Страница 5: Gnd: земля, Audio-in: аудиовход, Audio-out: аудиовыход, Alm-in: тревожный вход, Alm-rst: сброс тревоги
Руководство по эксплуатации STC-IPM3091A
5
Гнездо для SD-карты: вставьте SD-карту в это гнездо для сохранения видеозаписи.
Кнопка сброса: перезапуск системы. Для перезапуска телекамеры нажмите кнопку
сброса и удерживайте около 5 секунд. Для восстановления заводских установок нажмите
кнопку и удерживайте ее в нажатом состоянии более 5 секунд.
Уровень (Level): для дальнейшего использования.
Разъем RJ45 Ethernet/PoE: вставьте кабель RJ45 в это гнездо для подключения к сети.
Также имеется поддержка PoE (питание через Ethernet).
Индикатор питания: индикатор электропитания. Если питание подключено, горит
лампочка красного цвета.
Разъем питания: 12В постоянного тока / 24В переменного тока, порт красного цвета:
питание +/ порт белого цвета: питание –. При использовании источника питания 12 В
постоянного тока убедитесь в правильности подключения питания к портам (+ и –).
RS485+: резерв.
RS485-: резерв.
GND: земля
AUDIO-IN: аудиовход.
AUDIO-OUT: аудиовыход.
ALM-OUT: тревожный выход. Подключение внешних устройств сигнализации, например,
реле или LED-индикаторов.
ALM-IN: тревожный вход.
ALM-RST: сброс тревоги.
VIDEO: видеовыход.
LED-индикаторы
LED
Цвет
Назначение
Зеленый
Сетевое соединение.
Оранжевый
Питание через Ethernet
Ethernet/PoE
Выключен
Сетевое соединение отсутствует
Комплект поставки телекамеры
Сетевая телекамера
CD
с Руководством по эксплуатации и программным обеспечением IPFinder
2-контактная клеммная колодка с винтовым креплением (1 шт.)
12-контактная клеммная колодка с винтовым креплением (1 шт.)
Адаптерное кольцо с CS-резьбой (1 шт.)
Разъем BNC (1 шт.)

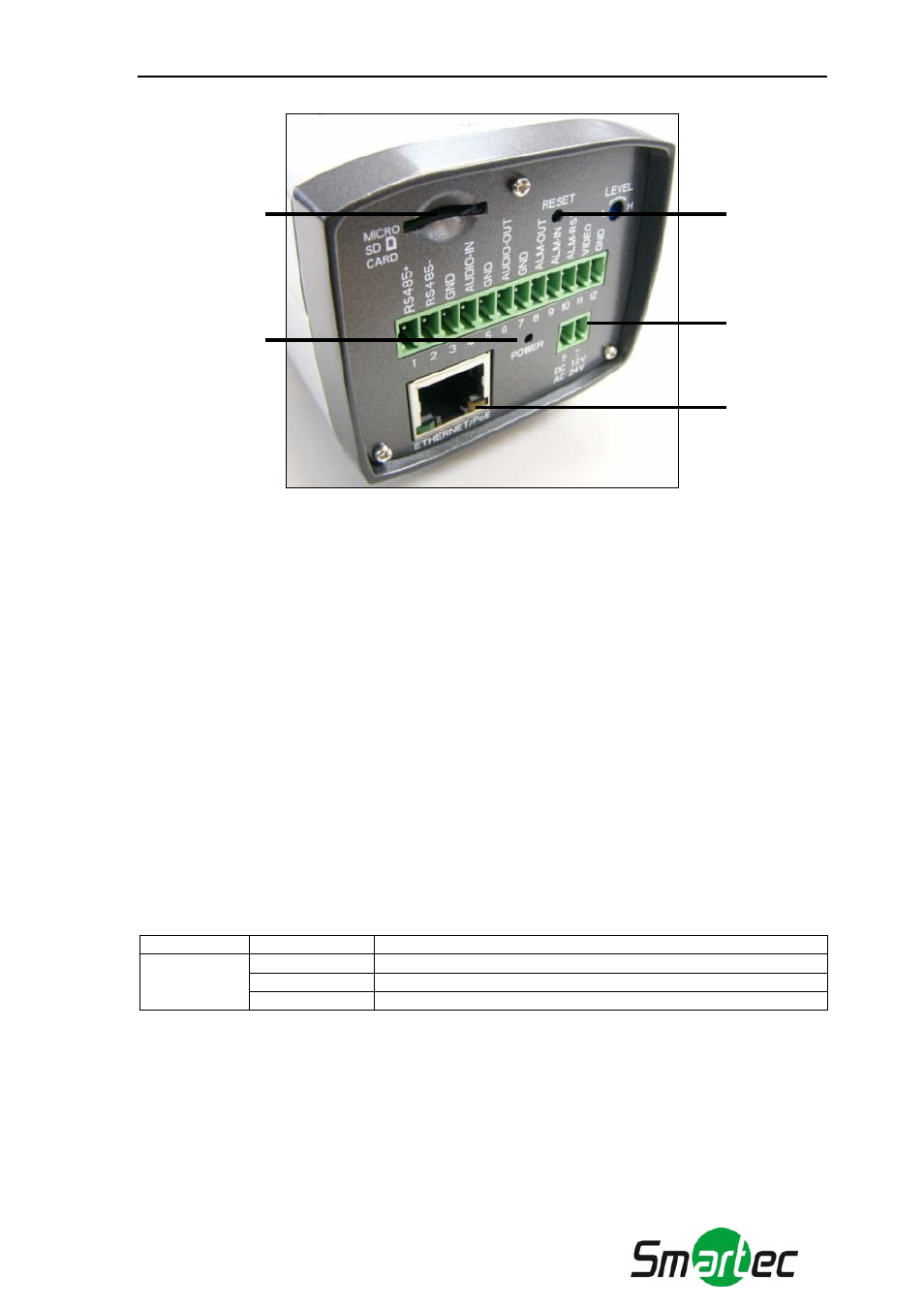

Сетевой разъем RJ-45
Разъем питания
Индикатор
питания
Гнездо для
SD-карты
Кнопка сброса
