Руководство по эксплуатации STC-3009
4

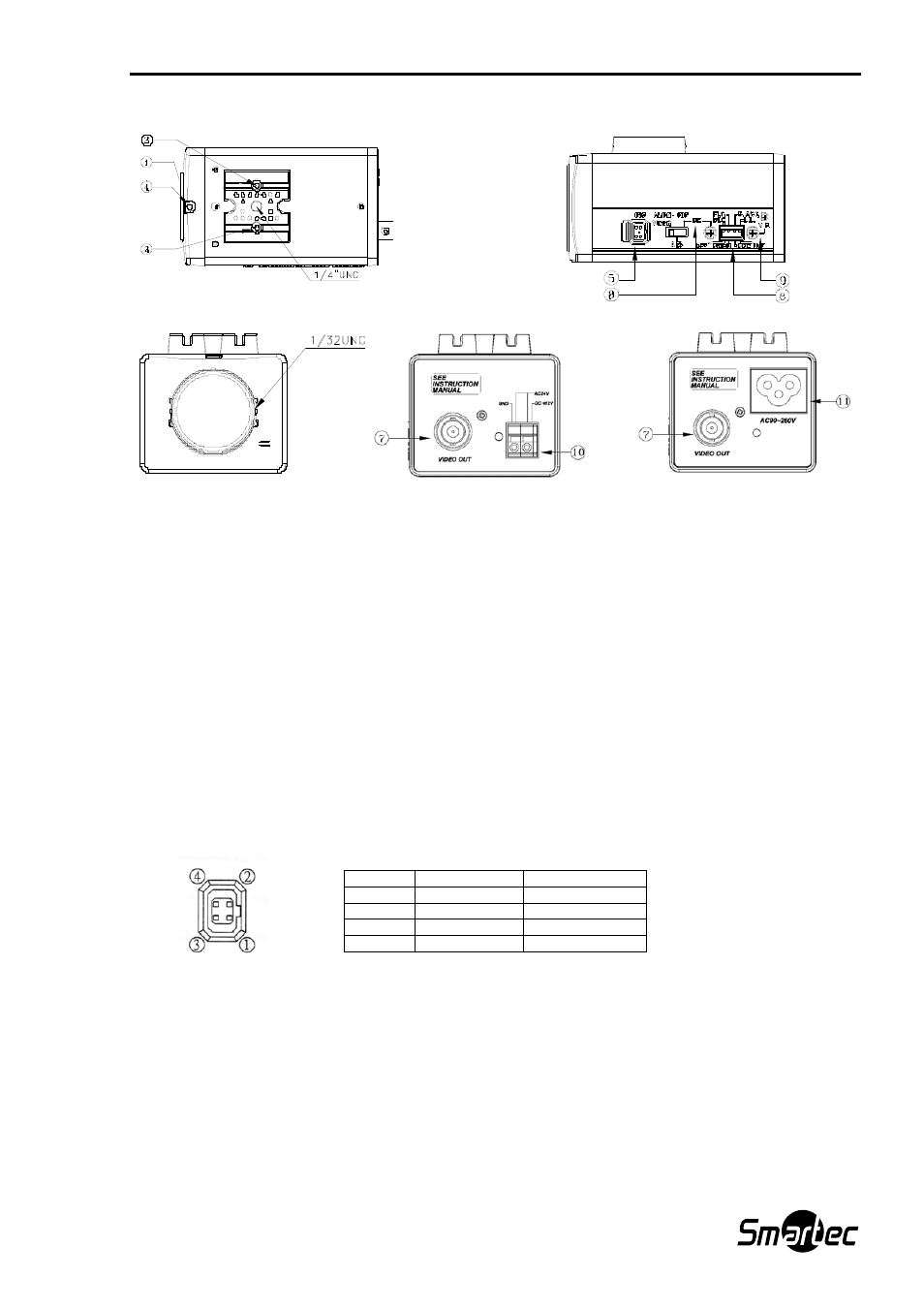

ОБОЗНАЧЕНИЯ И ФУНКЦИИ
1. Крепление объектива
Это крепление используется для установки объектива с CS-резьбой.
Для установки объектива с С-резьбой требуется переходное кольцо С/CS.
2. Отверстия под винты для крепления камеры
Установка монтажного основания камеры
.
3. Адаптер для монтажа
Этот адаптер может крепиться как к верхней, так и к нижней панели камеры.
4. Фиксирующий винт крепления CS
Винт в случае необходимости используется для регулировки заднего фокуса.
5. Разъем для подключения объектива с автоматической диафрагмой (4-контактный)
Через этот разъем на объектив (не входит в комплект) с автоматической диафрагмой подается питание и
видеосигнал или управляющий DC-сигнал.
№ контакта
ВИДЕО DC
1
DC + 12 В
УПРАВЛЕНИЕ -
2
Не используется
УПРАВЛЕНИЕ +
3
ВИДЕОСИГНАЛ ВОЗБУЖДЕНИЕ +
4
ЗЕМЛЯ
ВОЗБУЖДЕНИЕ -
6. Переключатель
П 1. BLC: Переключатель компенсации засветки фона - OFF / BLC
П 2. FLC: Переключатель коррекции мерцания - NORM / FLC
П 3. AGC: Переключатель АРУ - OFF / AGC
П 4. SYNC MODE: Выбор типа синхронизации - L.L / INT.
7. Видеовыход
Выход (BNC разъем) для подключения видеомонитора и т.п. (75 Ом).
8. Переключатель режима автоматической диафрагмы
Используется для выбора режима DC или VIDEO в зависимости от типа объектива с автоматической
диафрагмой.
