Руководство по эксплуатации STR-0884-1684 www.smartec-cctv.ru

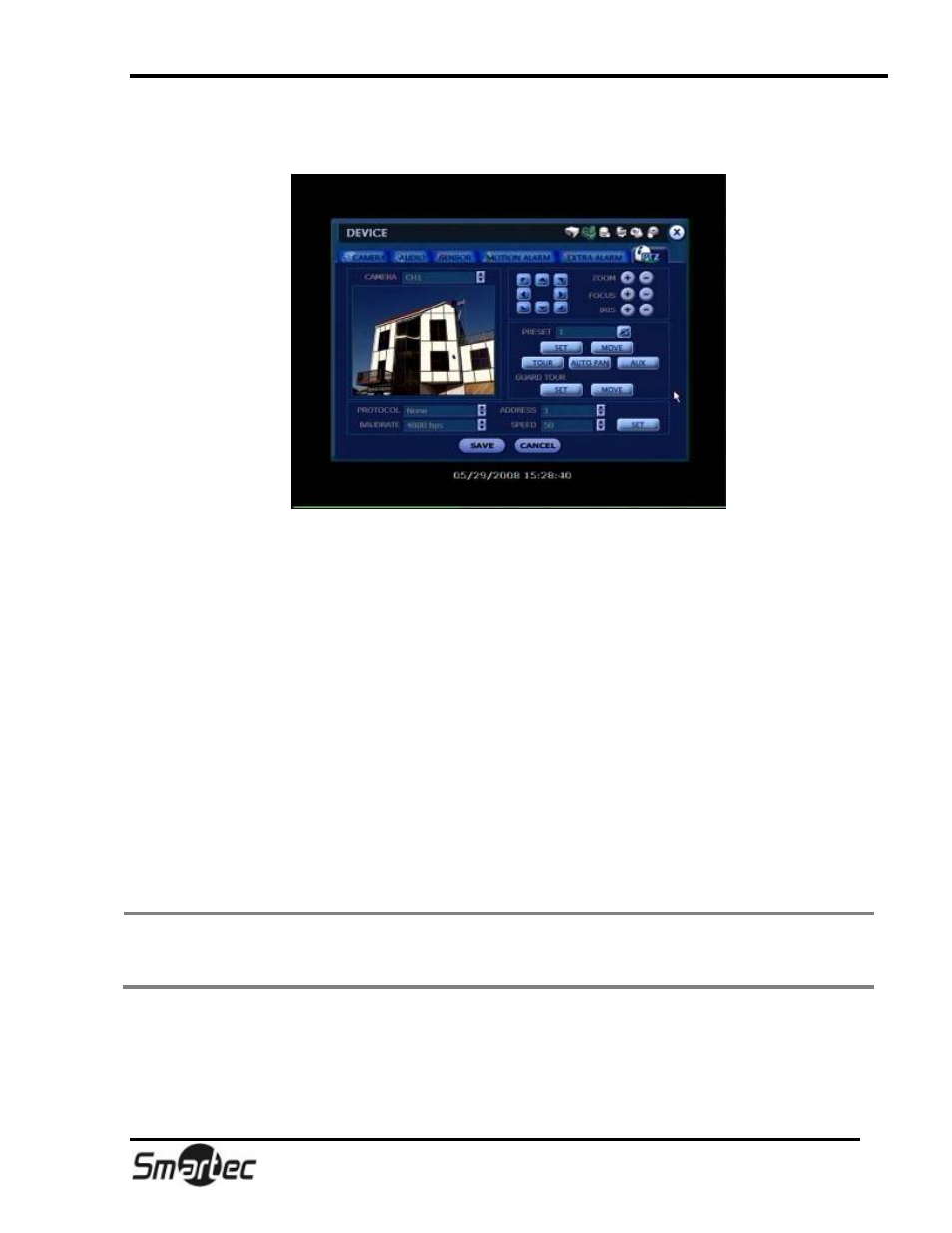

4.2.6 Поворотная камера (PTZ)
Протокол (PROTOCOL)
Выберите протокол телеметрии, используемый для связи с поворотным устройством камеры, подключенным к
порту P/T/Z на задней панели цифрового видеорегистратора. Поворотное устройство камеры также называется
приемником телеметрии или RX, если оно установлено отдельно от камеры. После настройки протокола
правильно выполните настройку адреса поворотного устройства.
Адрес (Address)
Выполните установку адреса поворотного устройства подключенной камеры.
Для правильной работы поворотной камеры проверьте следующие установки.
1. Проверьте, совпадает ли протокол телеметрии всех подключенных к устройству поворотных устройств.
2. Проверьте, соответствует ли установка связи всех поворотных устройств, включая скорость передачи в
бодах, заданному значению для выбранного протокола телеметрии.
3. Проверьте, соответствует ли адрес каждого поворотного устройства адресу, заданному для данной
камеры в меню настройки.
4. Проверьте, включено ли питание поворотного устройства.
5. Проверьте правильность выполнения монтажных соединений поворотного устройства и оконечной
нагрузки линии связи.
Примечание
Настройка протокола Pelco-D для поворотной камеры (пример)
1. Убедитесь в наличии последовательной линии связи с поворотной камерой.
2. В списке протоколов выберите Pelco-D и выполните настройку адреса.
3. Нажмите кнопку «Сохранить» (Save) для сохранения выбранной установки.
PRESET – можно создать до 255 предустановок;
BAUD RATE – скорость передачи данных выбирается в пределах: 2400-57600bps.
