Установка – Инструкция по эксплуатации Smartek STT-CN3R1
Страница 6
6

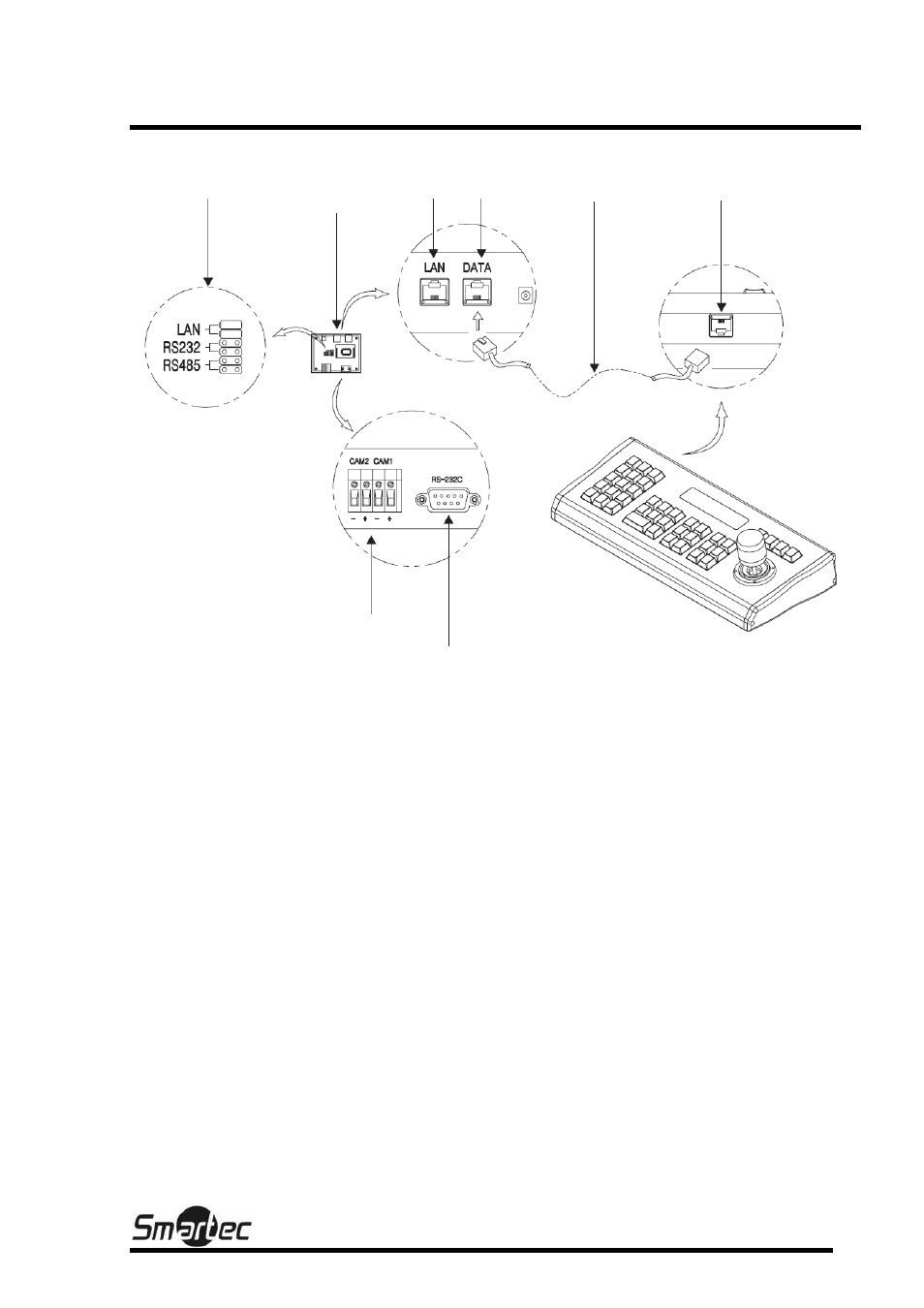

УСТАНОВКА
1. Перемычка 2. Распределительная коробка 3. LAN 4. Данные 5. Кабель 6. Данные
7. Контактная группа
8. Разъем D-SUB (9-контактный)
1. Перемычки для настройки интерфейса связи.
2. Распределительная коробка.
3. В данной модели клавиатуры порт LAN отсутствует.
4. Модульный разъем RJ45 (Передача данных и питания).
5. Кабель с 8-контактным модульным разъемом для подключения клавиатуры к
распределительной коробке.
6. Модульный разъем RJ45 (Передача данных и питание).
7. Контактная группа (для подключения линии управления поворотными камерами).
8. Гнездо D-SUB (для подключения к порту связи цифрового видеорегистратора).
1. Перемычка 2. Распределительная
коробка
3. LAN 4. Данные
5. Кабель
6. Данные
7. Контактная группа
8. Разъем D-SUB
(9-контактный)
