Страница 4
8. Встроенный блок питания: Входное напряжение 90~240 В переменного
тока, выходное стабилизированное напряжение 12В, 3.5А.
9.
Термостат обогревателя стекла:
Включение при 18
゚C и выключение при 28゚C.
10. Видеовыход для BNC-коннектора (“мама”): Подключение к монитору.
11. Видеовход для BNC-коннектора (“папа”): Подключение камеры.
12. Плата коммутаций.
13. Регулировка включения ИК-подсветки: Настройте регулятор, чтобы задать
порог освещенности для активации ИК-светодиодов.
14. Термостат: Включение при 0
゚C и выключение при 10゚C для сдвоенных
обогревателей.
15. Держатель плавкого предохранителя: 250 В/ 3.15 А.

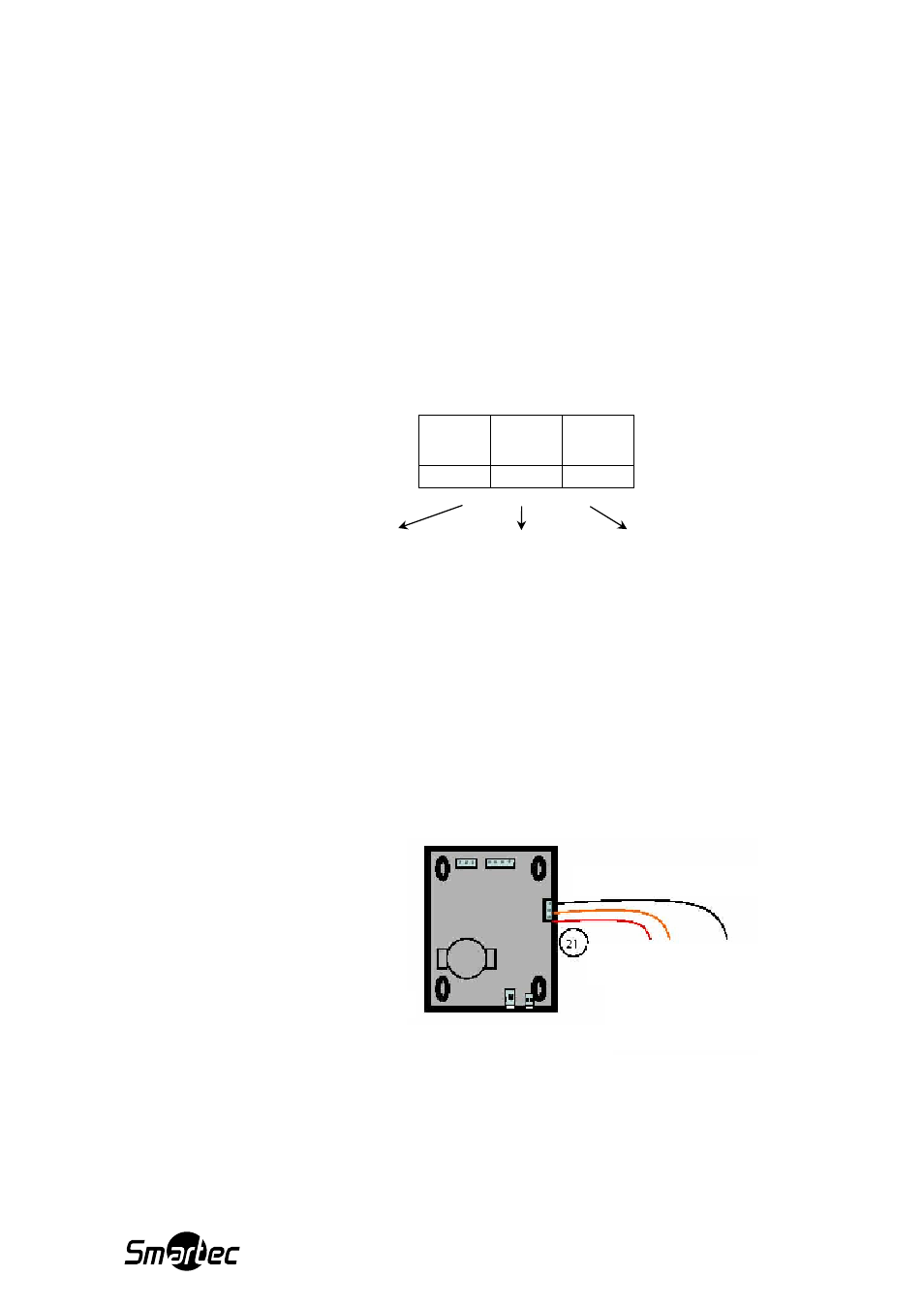

16. Клеммная колодка подключения питания 90~240В переменного тока
• • •
L
E
N
Фаза Земля Нейтраль
17. Запасная клеммная колодка OUTPUT_1: Для подключения питания камеры
(90~240В переменного тока).
18. Клеммная колодка OUTPUT_2: Для подключения питания термокожуха.
19. Провод заземления: Соединение с крышкой кожуха.
20. Контактный разъем (типа Jack) для подачи питания 12В постоянного тока
на камеру с питанием 12В постоянного тока.
21. Контакты управления переключением режима Цвет/Ч.Б. камеры День/Ночь.
Схема подключения для камеры с режимом День/Ночь:
А: Если сигналом включения ИК-подсветки является уровень +5В, то
подключите красный и черный провод на вход «День/Ночь» камеры.
Б: Если сигналом включения ИК-подсветки является уровень 0В, то
подключите оранжевый и черный провод на вход «День/Ночь» камеры.
Сигнал переключения День/Ночь
Красный Оранжевый Черный
Красный провод: +5В
Оранжевый провод: 0В
Черный провод: Общий
Плата управления ИК‐подсветкой
