Руководство по эксплуатации STC-IPM3097A/1
9
4.

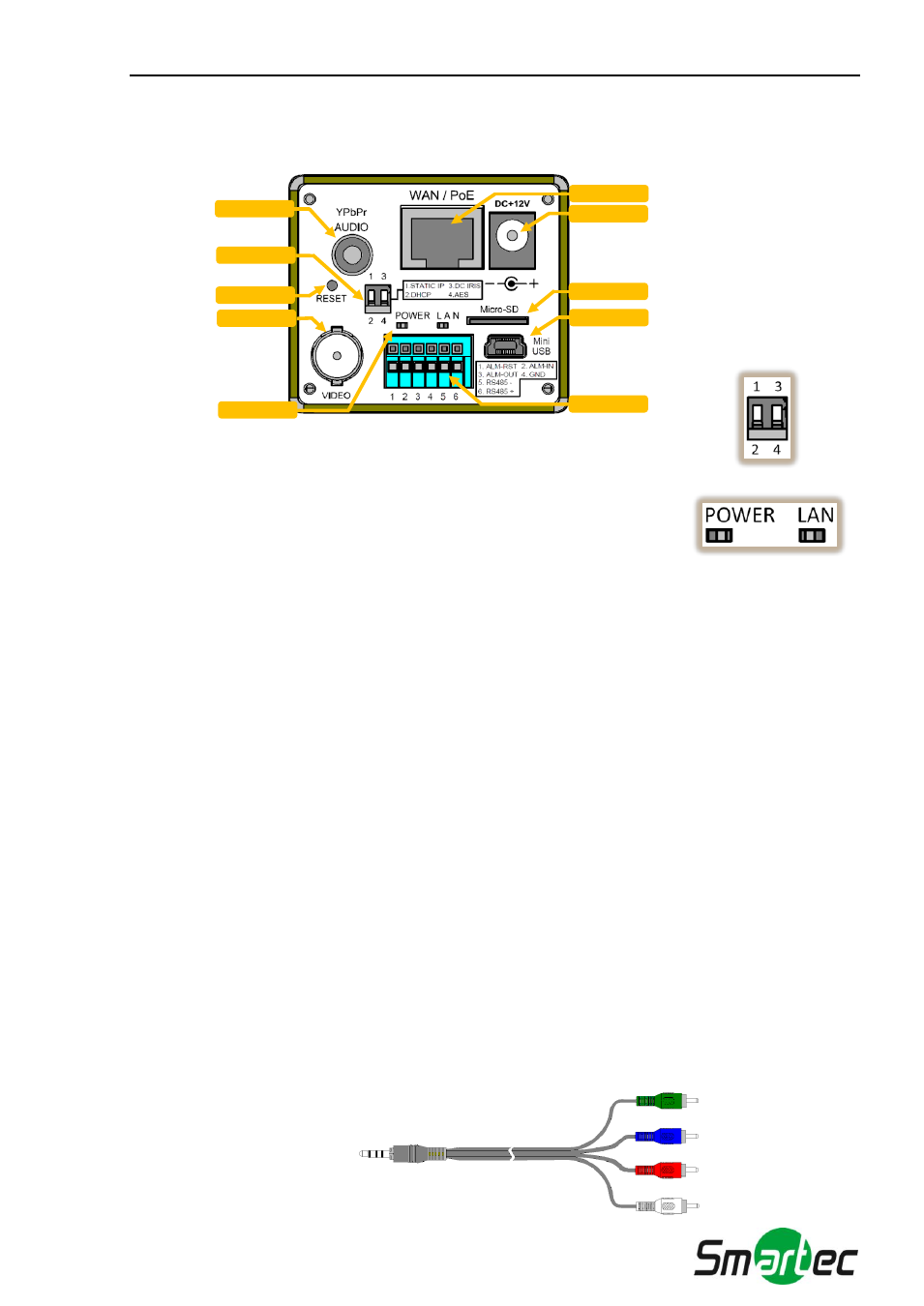

Вид сзади
■Функциональные переключатели:
(1) STATIC IP:
фиксированный IP-адрес (2) DHCP: динамический IP-адрес DHCP
(3) DC IRIS:
Автоматическая диафрагма (Объектив с DC-управлением)
(4) AES:
фиксированный объектив
■ LED-индикаторы питания / LAN:
(1) Power:
Зеленый
—нормальное состояние
Оранжевый
—ненормальное состояние
(2) LAN:
Зеленый
—успешное подключение
красный
—выполняется подключение
Оранжевый
—ошибка
■
Тревожный вход/выход:
(1) ALM-RST
(Сброс тревоги)
:
принудительное отключение сигнала тревоги.
(2) ALM-IN
(Тревожный вход)
:
в случае активации включается сигнал тревоги. (Также можно
настроить управление входом в режиме ДЕНЬ/НОЧЬ).
(3) ALM-OUT
(Тревожный выход)
:
Активируется при тревоге (уровень TTL). (Также можно
настроить вывод тревоги во время активации режима ДЕНЬ/НОЧЬ).
(4) GND
(
Заземление)
(5) RS-485 (-)
Выход: управление сигналом RS-485, передаваемым по сети (отрицательный).
(6) RS-485 (+)
Вход: управление сигналом RS-485, передаваемым по сети (положительный).
■
RESET -
Кнопка сброса
Нажмите кнопку сброса с помощью небольшой отвертки, удерживайте кнопку и подключите
питание. Через пять секунд произойдет автоматический перезапуск камеры. Отпустите кнопку
сброса. После перезапуска будут восстановлены все заводские установки камеры. Заводская
установка IP-адреса: 192.168.1.168. После перезагрузки восстанавливается заводская установка
IP-адреса.
■ Питание DC 12V:
гнездо ψ2.1, 12 В постоянного тока - 0.5A или более.
■ Выход YPbPr/Audio:
Для подключения аудио/видео кабеля.
Зеленый:
Y /
Синий:
Pb /
Красный:
Pr /
Белый: аудио
LAN / PoE (RJ-45)
Питание 12V DC
Micro SD / SDHC
Mini USB
DI / DO
Аудио-/видеовыход
Перекл. функций
Сброс
Видеовыход (BNC)
LED
питания / LAN
