2. Подключение устройств

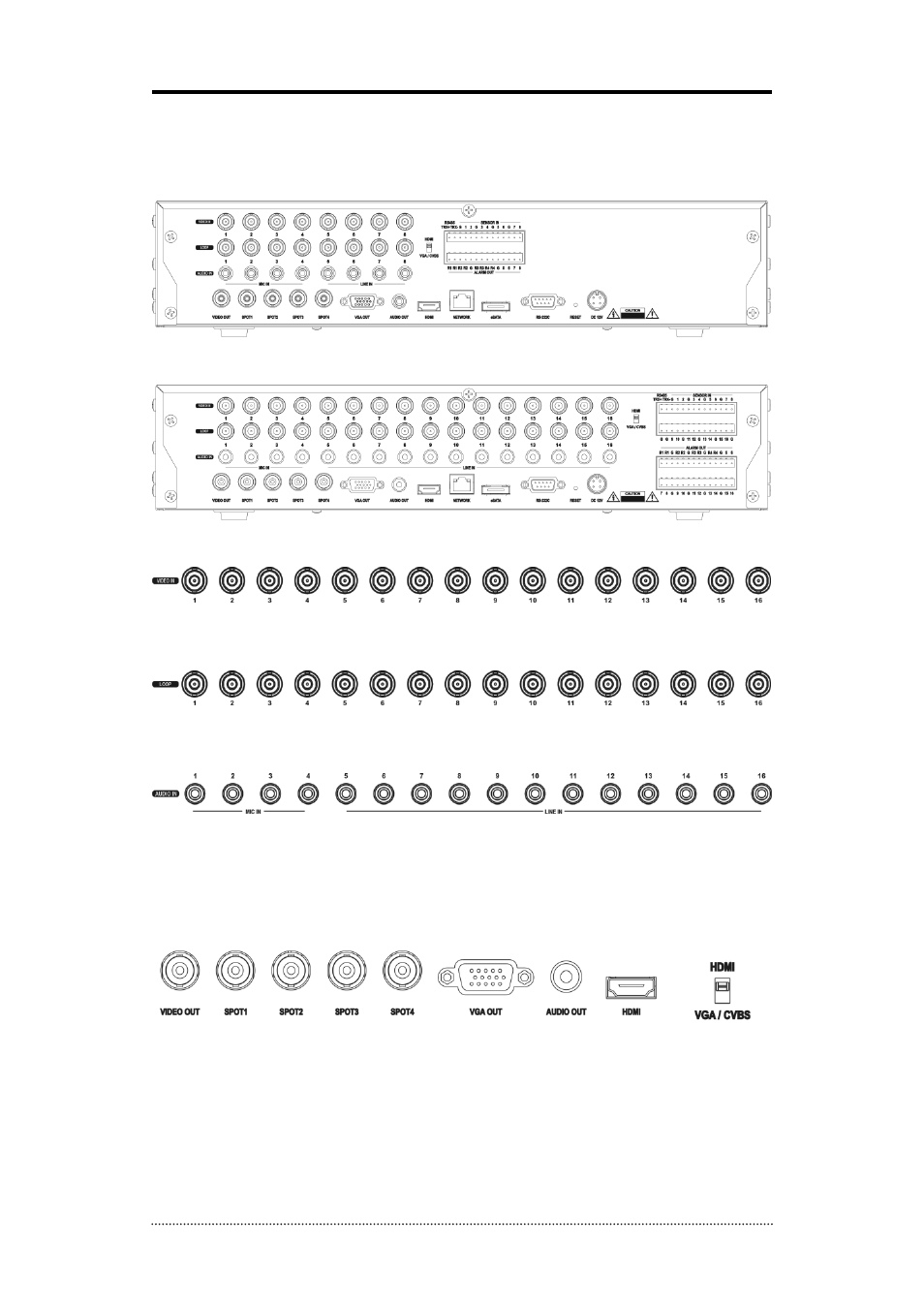

На задней панели 6/18-канального DVR располагаются следующие разъемы:
[8-канальная модель]
[16-канальная модель]
Видеовход
С помощью коаксиальных кабелей подключите камеры к BNC-видеоразъемам.
Проходной видеовыход
С помощью коаксиальных кабелей подключите проходной BNC-разъем к другому устройству.
Аудиовход
DVR может выполнять аудиозапись до 16(8) источников звука. Подключите источники звука к
RCA-разъемам, обозначенным Audio-In. Для всех каналов требуются внешние предусилители.
Получение подтверждения того, что местные законы и правила не запрещают аудиозапись,
является обязанностью пользователя.
Видеовыход
Выберите режим просмотра на задней панели и подключите выбранные устройства (HDMI,
VGA и CVBS). Выберите переключатель до включения питания системы. При использовании
режима VGA/CVBS возможно отображение другого экрана: например, просмотр в реальном
времени на одном мониторе и воспроизведение на другом мониторе. Функция Dual Display
(двойной экран) предоставляет пользователю удобные функции управления мониторами по
собственному выбору.
Подключите тревожные мониторы к разъемам SPOT1~4 по мере необходимости.
Предостережение: Вначале следует выбрать режим, до включения питания системы.
