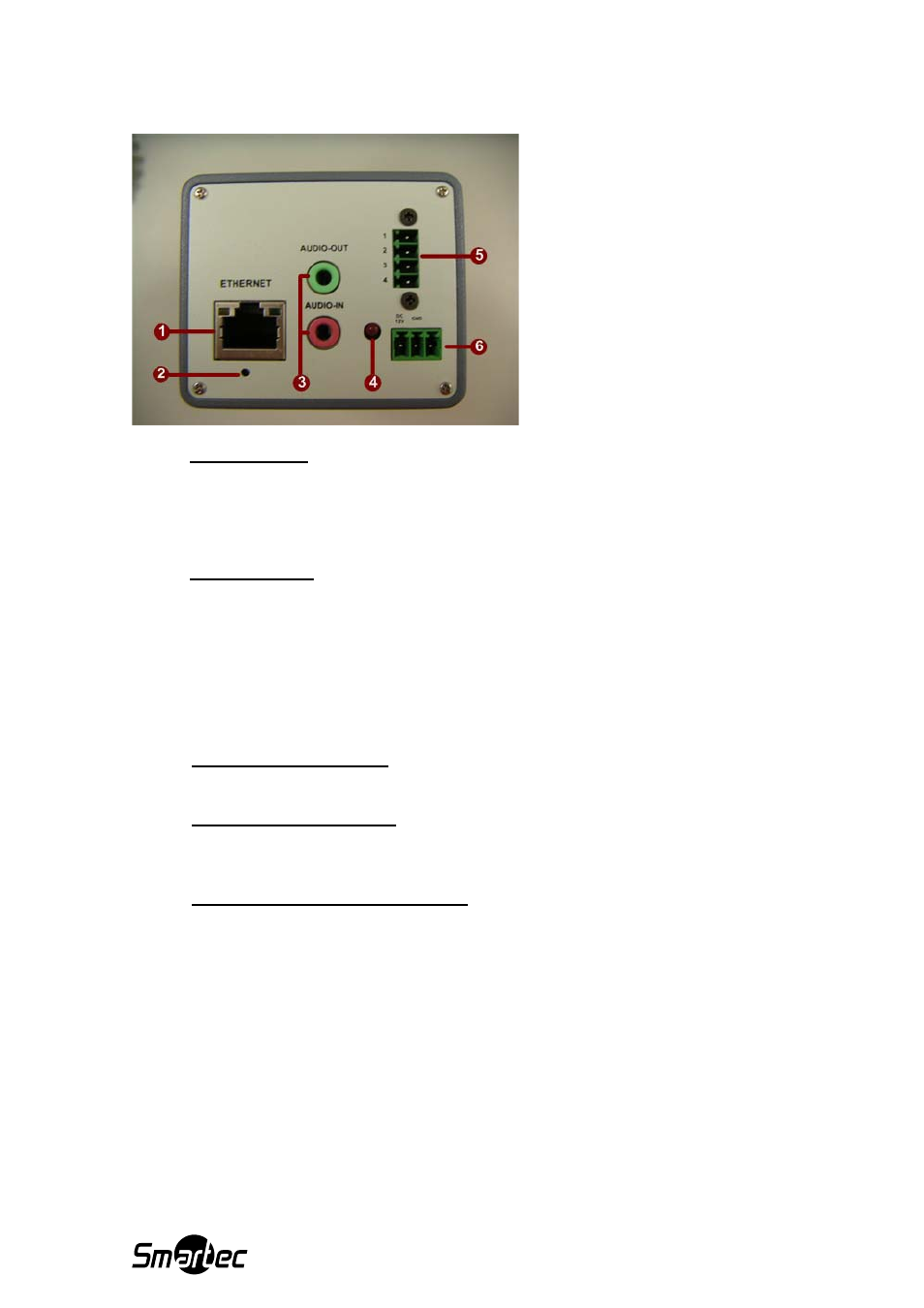

1.4 Техническое описание
1. Порт Ethernet
IP-телекамера подключается к сети Ethernet с помощью стандартного разъема RJ45.
Благодаря использованию функции NWAY IP-телекамера способна автоматически
распознавать скорость сегмента локальной сети (10Base-T/100Base-TX Ethernet).
2. Кнопка сброса
Действие 1:
Выключите IP-телекамеру, отключив кабель питания.
Действие 2:
Пользуясь подходящим предметом с заостренным концом, нажмите
и удерживайте в нажатом состоянии кнопку сброса. Удерживая
кнопку сброса в нажатом состоянии, подключите кабель питания.
Действие 3:
Продолжайте удерживать кнопку сброса в нажатом положении еще
около 6 секунд. Затем отпустите кнопку сброса. На устройстве
будут восстановлены заводские установки.
3. Аудиовход/аудиовыход
В IP-телекамере используется аудиовход и аудиовыход с разъемом Jack 3.5mm.
4. СИД-индикатор работы
СИД-индикатор включается после успешного завершения процесса загрузки IP-
телекамеры.
5. Разъем терминала ввода/вывода
Этот разъем терминала ввода/вывода используется для таких функций, как детектор
движения, активация событий, запись, оповещение о тревоге и содержит следующие
входы и выходы:
•
1 транзисторный выход – для подключения внешних устройств, таких как реле и
СИД-индикаторы. Подключенные устройства могут активироваться с помощью
кнопок «Выход» (Output) на странице просмотра живой картинки (Live View) или с
помощью «Типа события» (Event Type). В случае активации тревожного устройства
выход будет представлен как активный (в меню «Настройка события» (Event
Configuration) > «Состояние порта» (Port Status)).
•
1 цифровой вход – тревожный вход для подключения устройств с переключением
размыкания и замыкания цепи, например: PIR, дверные / оконные контакты, датчики
разбития стекла и т.д. При приеме сигнала состояние изменяется, и вход становится
активным (что отражается в меню «Настройка события» (Event Configuration) >
«Состояние порта» (Port Status)).
