Руководство по эксплуатации STR-0885/1685
10
2. Подключение устройств

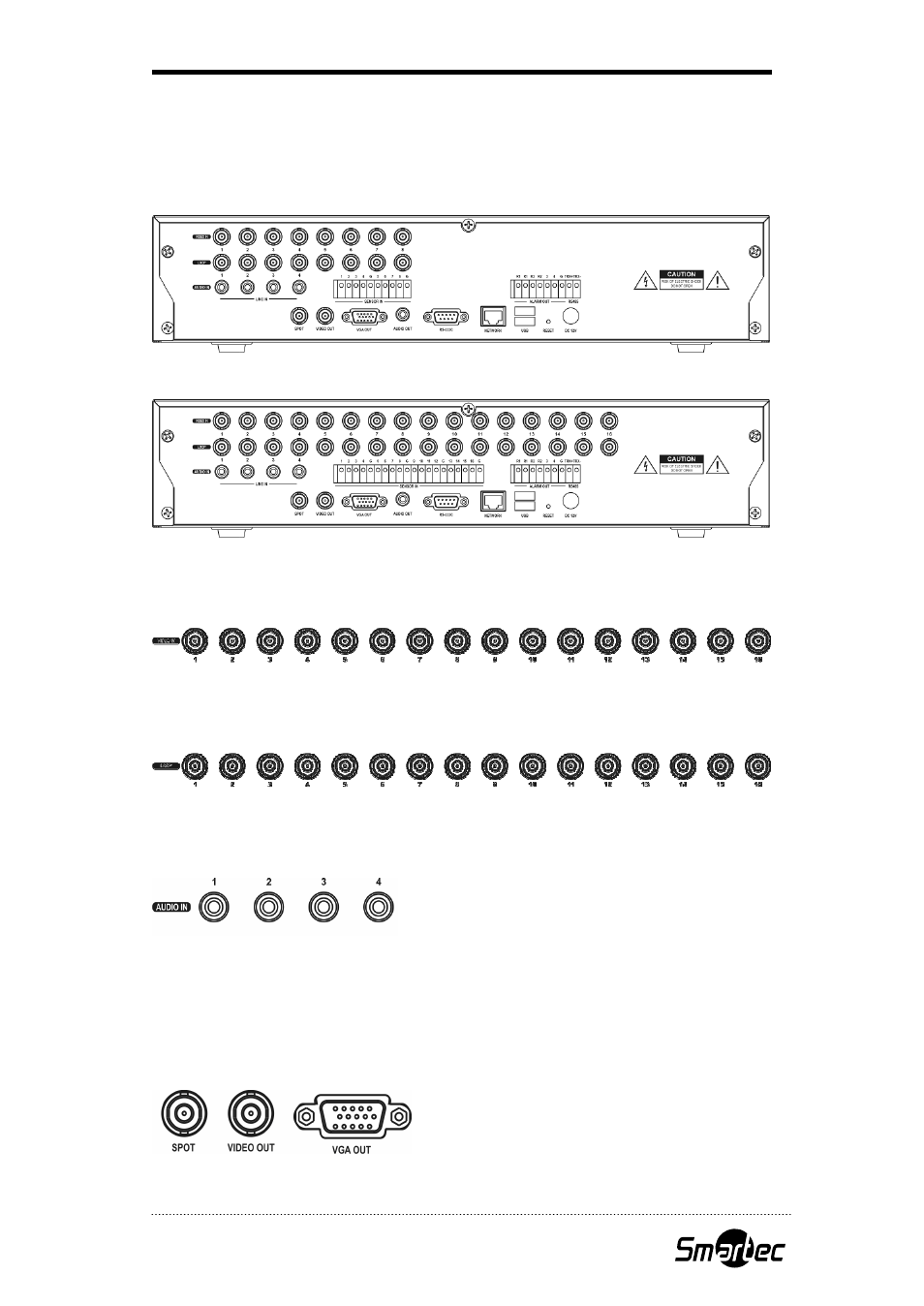

На задней панели DVR располагаются следующие разъемы:
[8-канальная модель]
[16-канальная модель]
Видеовход
Подключите камеры к BNC- разъемам видеовходов с помощью коаксиального кабеля.
Сквозной видеовыход
Подключите с помощью коаксиального кабеля другое устройство к BNC-разъему сквозного
видеовыхода.
Аудиовход
Цифровой видеорегистратор может выполнять запись аудио с 4 источников. Подключите
источники звука к RCA-разъемам Audio-In (линейный аудиовход). Для аудиоканалов
требуются внешние усилители сигнала.
Получение подтверждения того, что местные законы и правила не запрещают запись аудио,
является обязанностью пользователя.
Видеовыход
Подключите главный монитор к разъему VIDEO OUT (CVBS) или VGA OUT. В случае
необходимости подключите Spot-монитор к разъему SPOT.
