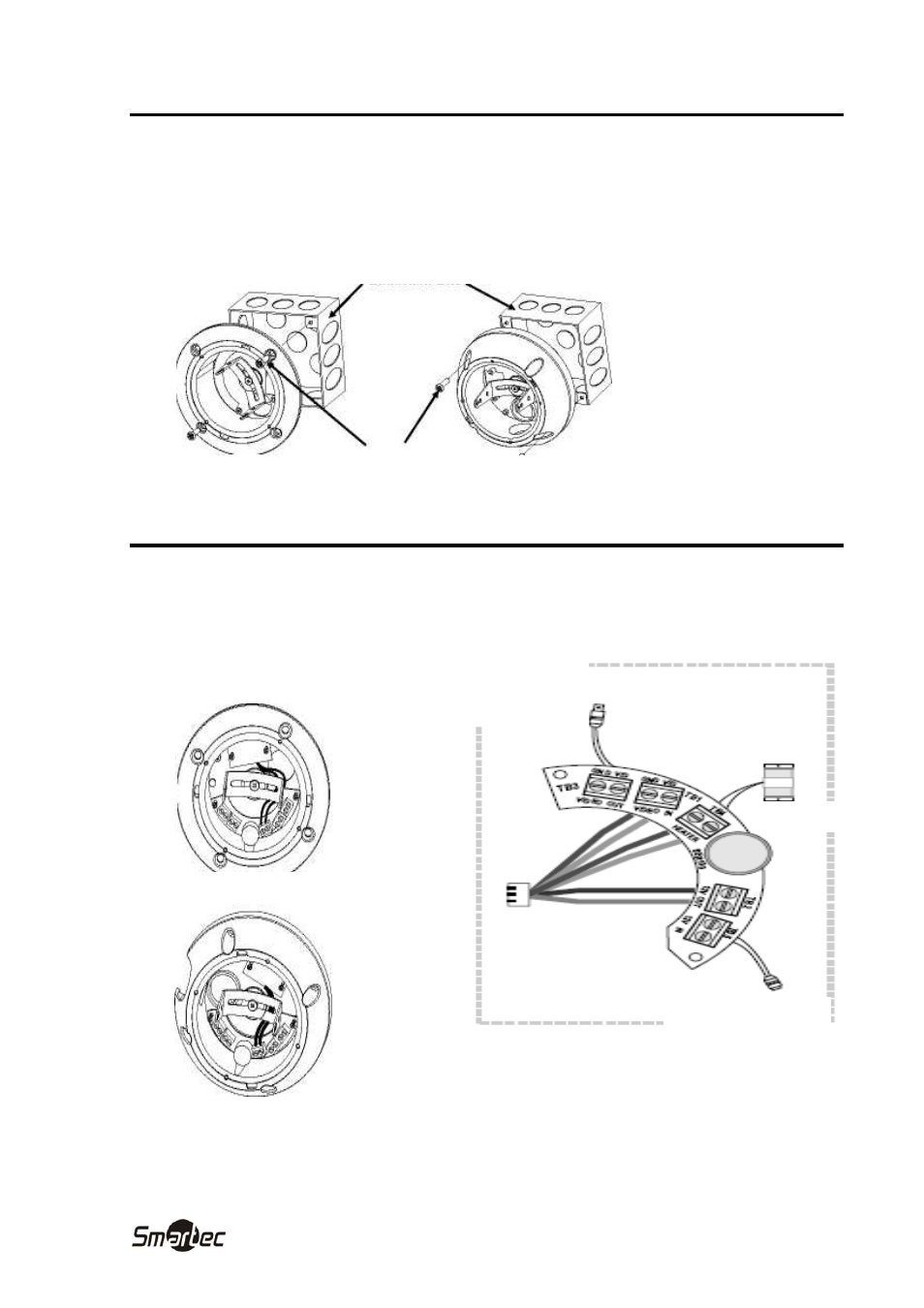

МОНТАЖ КОЖУХА НА РАСПРЕДЕЛИТЕЛЬНОЙ КОРОБКЕ
Кожух также может быть монтирован на распределительную коробку 4s посредством
присоединения к крышке распределительной коробки.
11
Монтаж заподлицо
Монтаж на поверхность
Распределительная коробка
Винты «Торкс» UNC 8-32x0.75 (4x or 2x)
УСТАНОВКА ОБОГРЕВАТЕЛЯ
Для установки обогревателя в кожухе камеры используйте нижеприведенные схемы
.
Монтаж на поверхность
12 Вт
постоянного
тока
Подключение
видео
Монтаж заподлицо
Обогреватель
Подключение к
камере
Подключение
питания
