ОБОЗНАЧЕНИЯ И ФУНКЦИИ
1.Крепление объектива
Это крепление используется для установки объектива CS-типа.
Для установки объектива С-типа требуется кольцо-адаптер.
2.Винт кольца задней фокусировки (Back focus)
Винт, фиксирующий положение кольца задней фокусировки.
3.Монтажный кронштейн
Этот кронштейн может крепиться как к верхней, так и к нижней панели камеры.

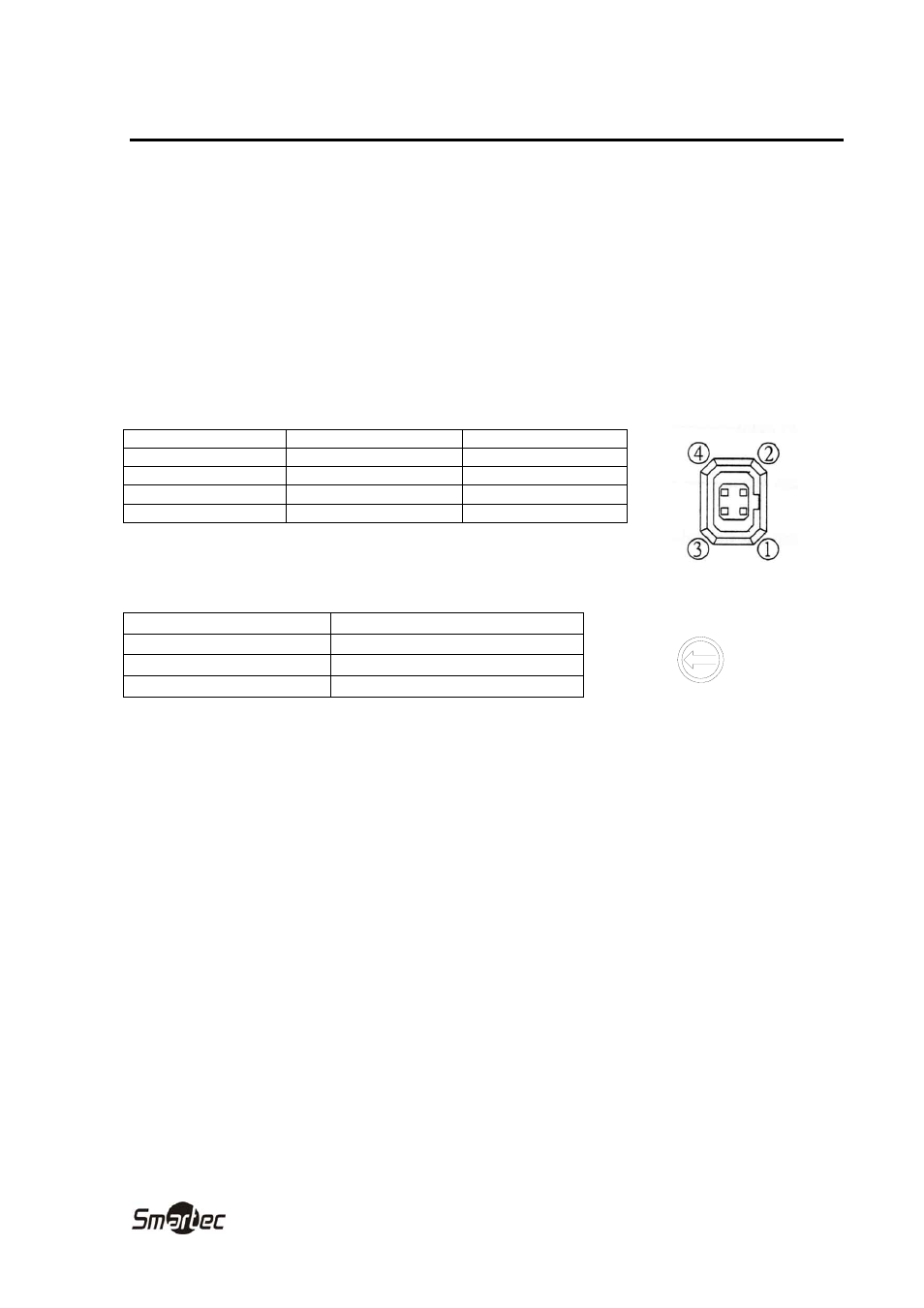

4.Разъем для подключения объектива с автоматической диафрагмой (4-контактный)
С помощью разъема на объектив с автоматической диафрагмой (не входит в комплект)
подается питание и видеосигнал или управляющий DC-сигнал.
№ контакта
ВИДЕО DC
1 DC
+
12
В
Управляемый -
2
Не используется
Управляемый +
3
видеосигнал
Управляющий +
4
ЗЕМЛЯ
Управляющий -
5.Ручное/автоматическое (ME/AES) управление затвором
(0) 1/50 с
(1) FL: 1/120 с
(2) 1/250 с (3)
1/500
с
(4) 1/1000 с (5)
1/200
с
(6) 1/4000 с (7)
1/10000
с
6
3
2
1
0
7
5
4
6.DIP-переключатели
a. BLC:
Переключатель компенсации засветки фона OFF / BLC
b. FLC:
Переключатель коррекции мерцания NORM / FLC
c. AGC:
Переключатель АРУ OFF / AGC
d. SYNC
MODE:
Выбор типа синхронизации L.L / INT.
7.Видеовыход
Выход для подключения видеомонитора и т.п. (75 Ом).
8.Переключатель режима управления автодиафрагмой
Для переключения типа сигнала, поступающего с разъема (4). Выдержка затвора неизменна и
составляет 1/50 с, если переключатель установлен в положение DC или VIDEO.
DC: положение при использовании объектива с автодиафрагмой без усилителя.
AES: положение при использовании AES (автоматического электронного затвора).
Video: положение при использовании объектива с автодиафрагмой со встроенным усилителем.
9.V.P (Подстройка фазы синхронизации)
Используется для регулировки фазы синхронизации по переменному напряжению.
10.Вход питания
Для подключения источника питания 24 В или 12 В.
11.Вход питания
Для подключения источника питания 90~260 В.
