Приложение к руководству по эксплуатации STR-0474/0874/1674

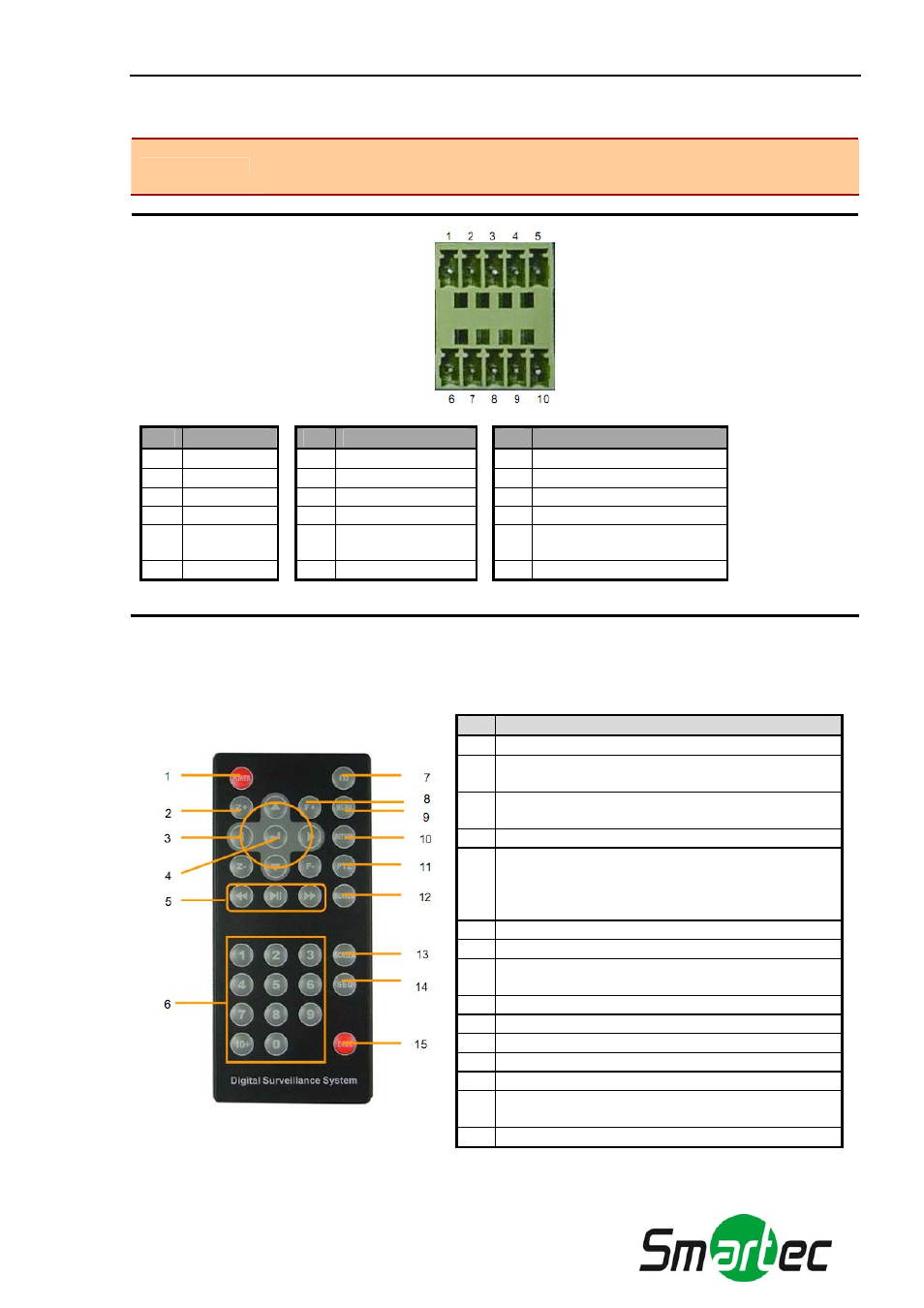

3). Подключение кабеля RS-485 для управления поворотной камерой и/или выносной
клавиатурой.
ПРИМЕЧАНИЕ
Поддержка датчика с нормально разомкнутыми (Н.Р.) или нормально
замкнутыми (Н.З.) контактами. Если подключенный датчик не функционирует,
убедитесь в правильности подключения.
4
№ Д ик атч № Тревога № RS-485
2 Датчик 1 е а RS 5 Тр вог 1П (+) 1 485 D+
3 Датчик 2 е RS 10 Тр вога 1О (-) 6 485 D-
7 Датчик 3
8 Датчик 4
4
Земля
Датчик 5
9 Земля
3. ИК-пульт дистанционного управления
№ Функция
1 Кнопка питания
2
Кнопка увеличения (или уменьшения) в
режиме управления поворотной камерой
3
Кнопки со стрелками
(влево/вправо/вверх/вниз)
4 Кнопка ввода (выбора)
5
Кнопка воспроизведения в режиме поиска
(быстрая прокрутка назад,
воспроизведение/стоп, быстрая прокрутка
вперед)
6 Кнопки с номерами камер
7 Кнопка выбора идентификационного номера
8
Кнопка фокусировки в режиме управления
поворотной камерой
9 Кнопка меню
10 Кнопка возврата
11 Кнопка управления поворотной камерой
12 Кнопка поиска
13 Кнопка переключения формата экрана
14
Кнопка автоматического переключения
камер в режиме просмотра живой картинки
15 Кнопка моментальной (аварийной) записи
