7
Выньте из тонарма держатель картриджа и вывер-
ните винты, удерживающие картридж. Отсоедини-
те от картриджа четыре проводка. Чтобы предохра-
нить контакты от обрыва, отсоединяйте их с помо-
щью плоскогубцев или кончиком отвертки.
Назначение проводов, выходящих из держателя
картриджа, описано ниже. Разберитесь с клемма-
ми картриджа, и подключите к ним провода, соблю-
дая полярность.
Красный
: Правый канал
Белый
: Левый канал
Зеленый
: Земля правого канала
Синий
: Земля левого канала

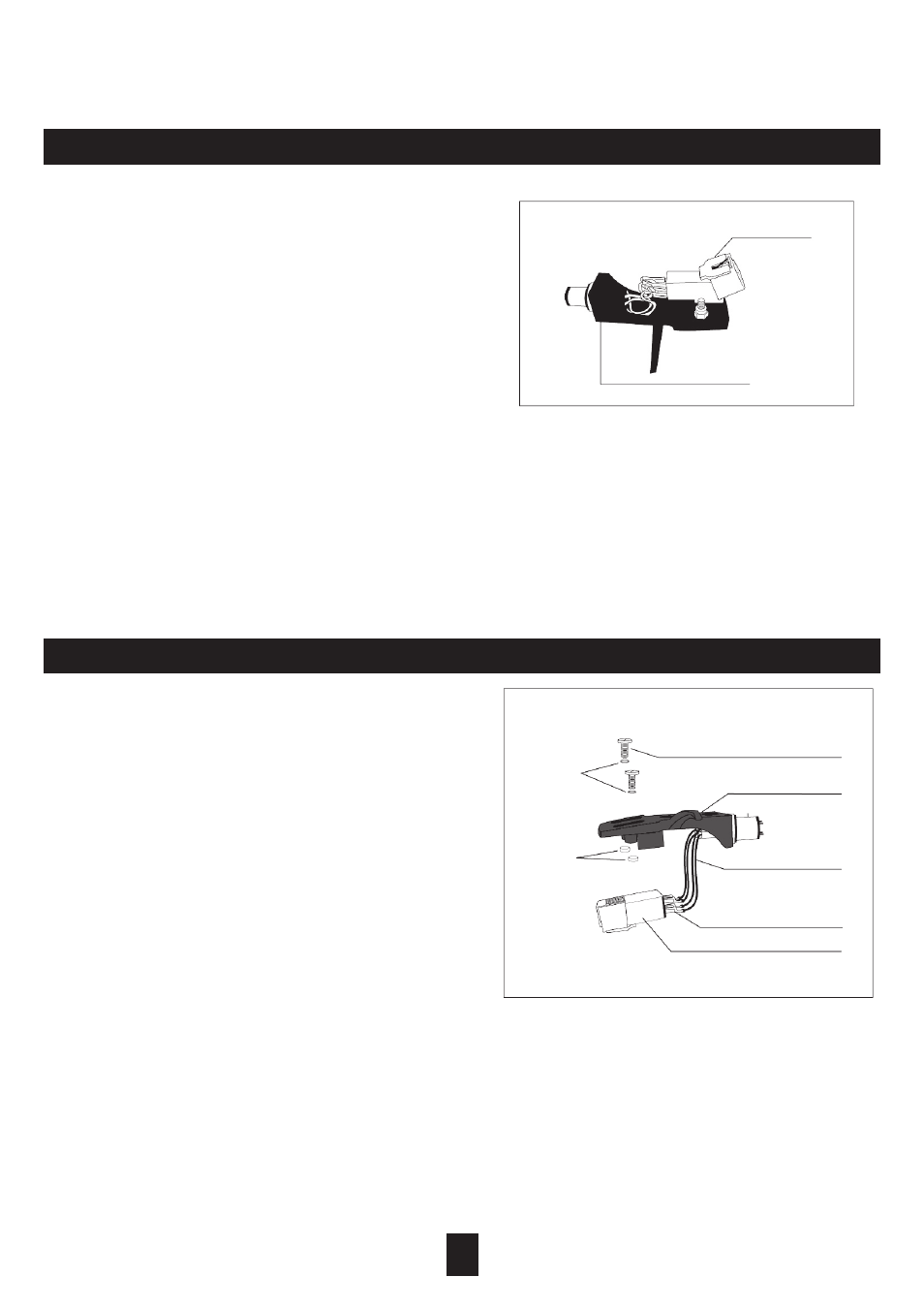

ЗАМЕНА ИГЛЫ
Срок службы иглы составляет примерно 500 часов.
Для поддержания максимально высокого каче-
ственного воспроизведения мы рекомендуем сво-
евременно заменять иглу.
1. Потяните за корпус иглы и отсоедините его от
корпуса картриджа.
2. На место старой иглы установите новую.
Держатель картриджа
Корпус иглы
ЗАМЕНА КАРТРИДЖА
Шайбы
Гайки
Винты
Держатель
картриджа
Провода
Клеммы
Картридж
