Подключение системы – Инструкция по эксплуатации Sherwood AX5505
Страница 4
4
• Не подключайте усилитель к розетке электрического питания во время подключения/отключения соединительных кабелей.
• При использовании RCA-кабелей подключайте штекеры левого (L, белый) и правого (R, красный) каналов к соответствующим гнездам.
• Все соединения должны быть плотными и надежными; слабый контакт может приводить к ухудшению качества звука, помехам и даже к порче усилителя.
Подключение системы

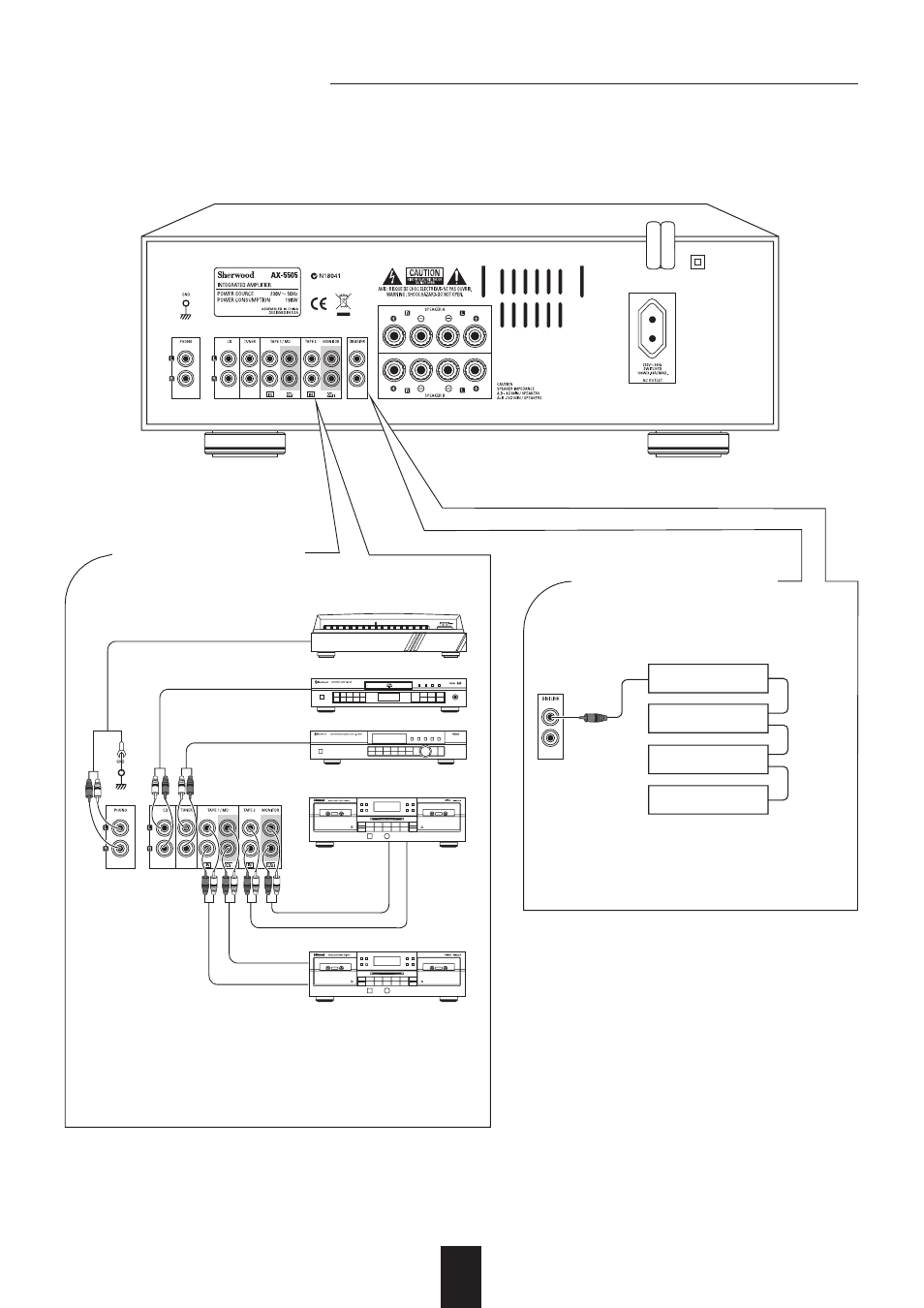

® ПОДКЛЮЧЕНИЕ
АУДИОКОМПОНЕНТОВ
Проигрыватель виниловых пластинок
с MM-звукоснимателем
CD проигрыватель
Тюнер
Кассетная дека 2 или графический
эквалайзер
REC (LINE IN)
[Запись (Линейный вход)]
PLAY (LINE OUT) [Воспроизведение (Линейный выход)]
Кассетная дека 1 или MD рекордер
REC (LINE IN)
[Запись (Линейный вход)]
• Разъемы TAPE 1/MD/OUT [Дека 1/MD рекордер/Выход] можно также под-
ключать к разъемам LINE OUT/IN [Линейный выход/вход] дополнительного
MD рекордера
• Разъемы TAPE 2 MONITOR IN/OUT [Контрольный вход/выход деки 2] можно
также подключать к разъемам LINE OUT/IN [Линейный выход/вход] дополни-
тельного графического эквалайзера.
PLAY (LINE OUT) [Воспроизведение
(Линейный выход)]
® ПОДКЛЮЧЕНИЕ ИНТЕРФЕЙСА
УПРАВЛЕНИЯ
Компонент Sherwood, поддерживающий
интерфейс DIGI LINK II или III
Кабель
для передачи
управляющего
сигнала
• К этому разъему подключается внешний компонент
Sherwood, поддерживающий интерфейс DIGI LINK II или III.
Тюнер
Кассетный магнитофон
CD проигрыватель
Графический эквалайзер
