8

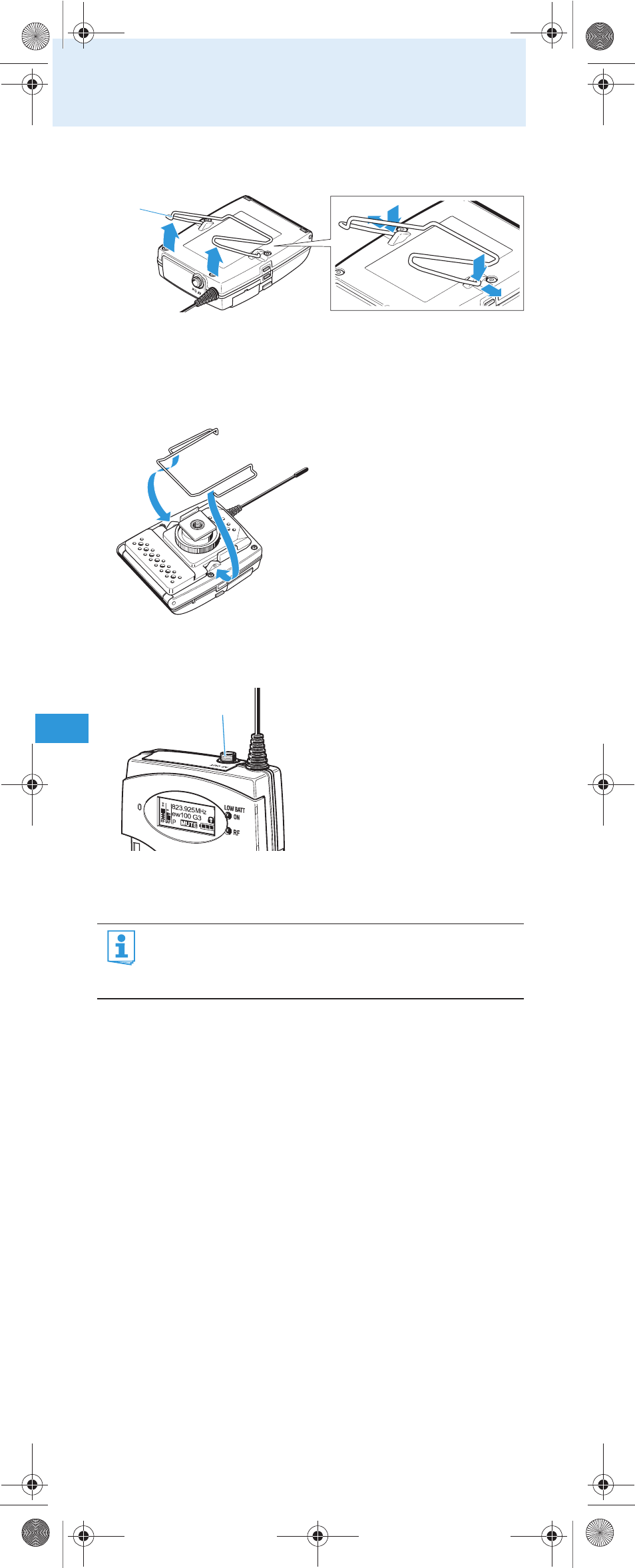

Подготовка приемника к работе
̈
Приподнимите одну сторону зажима
Ƽ
,
как показано на
рисунке.
̈
Отожмите зажим в точке крепления вниз
Ƽ
и извлеките его из
корпуса.
̈
Выполните аналогичные действия с противоположной стороны.
̈
Приложите перфорированную пластину
ƹ
к задней стенке
приемника.
̈
Вставьте зажим
Ƽ
на прежнее место.
̈
С помощью прилагающегося кабеля подключите линейный
вход камеры к гнезду
³
.
̈
Через рабочее меню приемника адаптируйте уровень сигнала
аудиовыхода «
AF Out
»
к уровню входного сигнала камеры
(
см. стр. 16).
Экран линейного кабеля выполняет роль антенны для
второй ветви системы разнесенного приема. Подробное
описание разводки штекера приведено на рисунке на
стр. 24.
Ƽ
³
