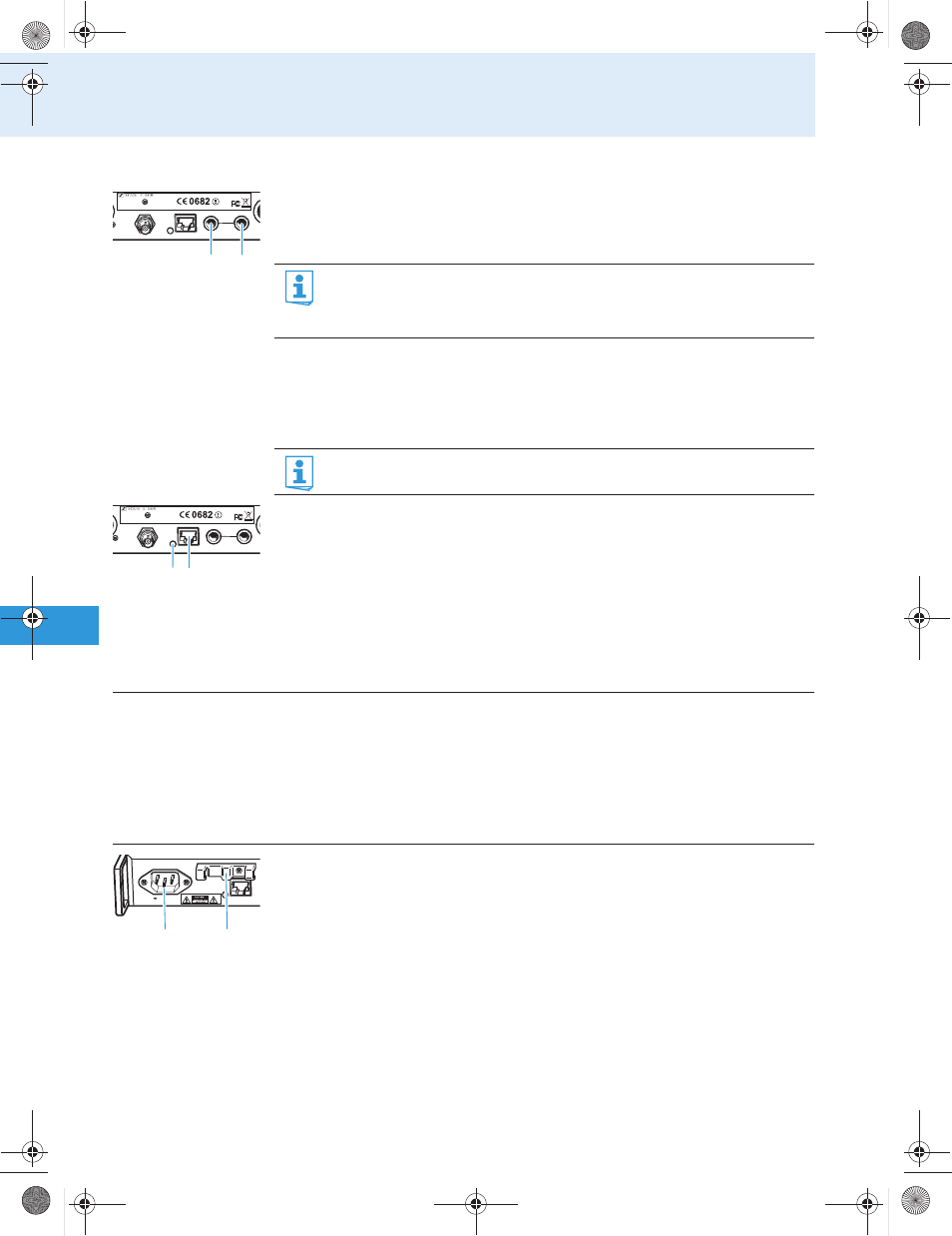

Ввод передатчика в работу
12
Присоединение приборов к выходным гнездам
̈
Соедините аудио-вход прибора (например, микшерного пульта или еще одного
SR 2000 IEM или SR 2050 IEM) подходящим кабелем со выходным гнездом
LOOP OUT BAL L(I)
Ƹ
и/или
LOOP OUT BAL R(II)
ƹ
(см. также предыдущую
главу).
Соединение передатчика с сетью
Вы можете соединить несколько передатчиков в сеть и управлять ими дистанцион-
но с компьютера с помощью программы «
Wireless Systems Manager
» (WSM). Благо-
даря этому можно быстро и надежно сконфигурировать многоканальные установки.
̈
Соедините обычный сетевой (интерфейсный) кабель (как минимум, «Cat 5»)
с гнездом ЛВС
¹
передатчика.
̈
Присоедините передатчик к коммутатору Ethernet.
̈
Дополнительно присоедините компьютер к коммутатору Ethernet.
Если передатчик должным образом соединен с коммутатором или компьютером,
то на задней стороне передатчика загорается желтый светодиод
¸
.
Подробная информация о режиме работы в сети с WSM приведена на стр. 22.
Присоединение сетевого кабеля
̈
Проведите сетевой кабель через зажим для разгрузки от натяжения
µ
.
̈
Вставьте сетевой кабель в разъем
¾
.
̈
Вставьте сетевую вилку в розетку.
ETHERNET RJ-45
B
RF OUT
ANT B
DESIGNED AND MADE IN GERMANY
FREQ RANGE-Dw
790-865 mHz
ART NO 627945
SER NO 251810043
FMO
IC 2099A-SR20x0
Stereo Transmitter SR 2000 IEM
DESIGNED AND MADE IN GERMANY
FREQ RANGE-Dw
790-865 mHz
ART NO 503841
SER NO 2518100095
FMO
IC 2099A-SR20x0
L(I)
R(II)
+22dBu
MAX
Loop Out A
BAL
Ƹ ƹ ƺ
Сигнал входных гнезд
BAL AF IN L(I)
ƺ
и
BAL AF IN R(II)
ƻ
подвергается
активной развязке, а затем подается на выходные гнезда
LOOP OUT BAL
L(I)
Ƹ
и
LOOP OUT BAL R(II)
ƹ
. Поэтому Вы можете использовать выходные
гнезда только при включенном передатчике.
Вы можете скачать программу
Wireless Systems Manager
(
WSM
) с нашего
сайта www.sennheiser.com.
ETHERNET RJ-45
RF OUT
ANT B
DESIGNED AND MADE IN GERMANY
FREQ RANGE-Dw
790-865 mHz
ART NO 627945
SER NO 251810043
FMO
IC 2099A-SR20x0
Stereo Transmitter SR 2000 IEM
DESIGNED AND MADE IN GERMANY
FREQ RANGE-Dw
790-865 mHz
ART NO 503841
SER NO 2518100095
FMO
IC 2099A-SR20x0
L(I)
R(II)
+22dBu
MAX
Loop Out A
BAL
¹
¸
ОСТОРОЖНО!
Опасность, вызываемая электрическим током!
Если Вы присоединяете передатчик к недопустимому источнику электропитания, то
он может получить повреждения.
̈
Присоедините передатчик входящим в объем поставки сетевым кабелем к элек-
трической сети (100 – 240 В переменного тока, 50 или 60 Гц).
̈
Убедитесь в том – особенно в том случае, если Вы используете многоместную
розетьку или удлинитель, – что передатчик постоянно соединен с защитным
проводом.
50/60Hz 0.2 A
ETHERNET RJ-45
B
100 - 240V
¾
µ
