Общий вид
6

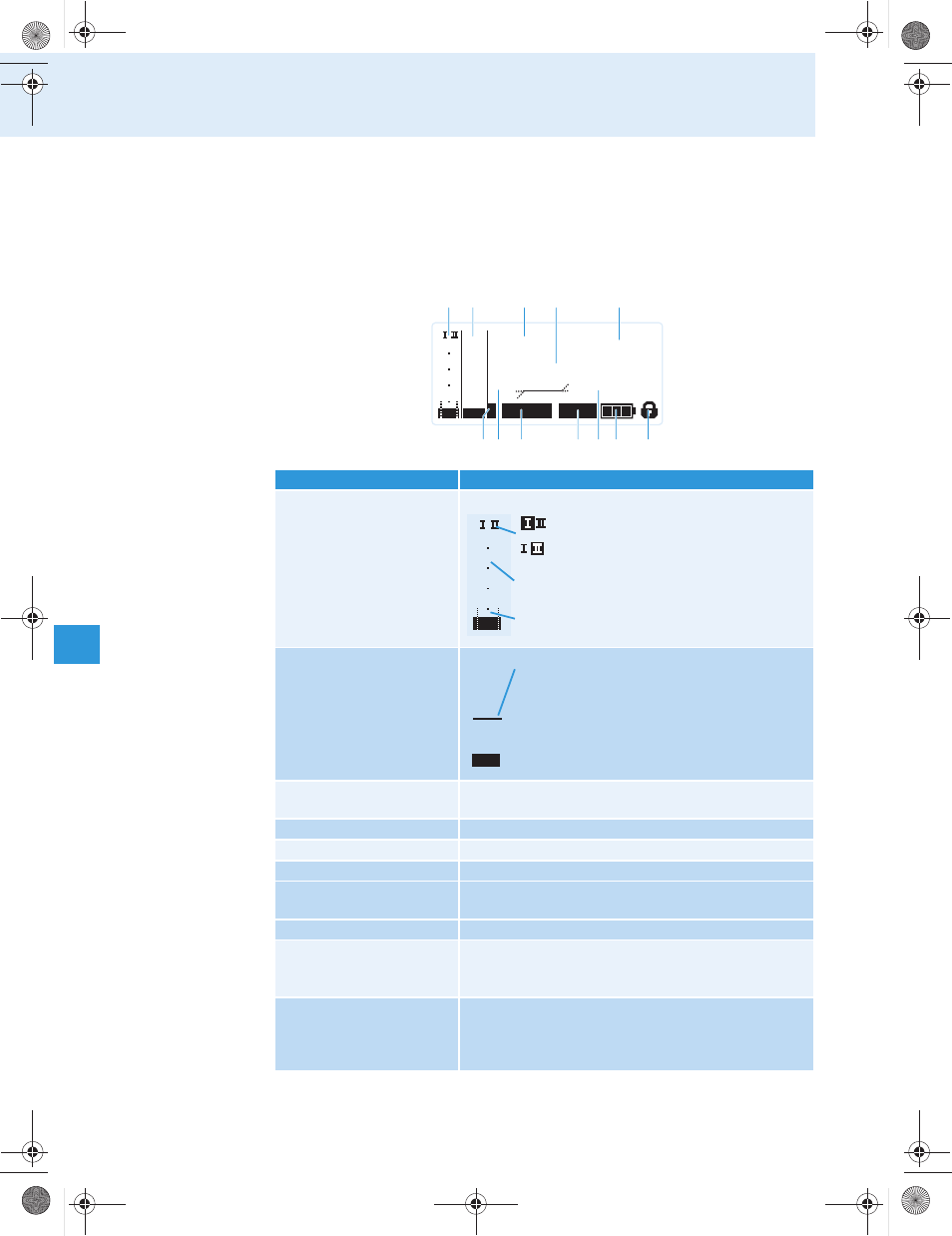

Перечень органов индикации EM 300
После включения на приемнике появляется стандартная индикация «
Параметры
приемника
». Альтернативное представление Вы найдете на стр. 25.
В этой стандартной индикации показываются рабочие состояния приемника и
важнейшая информация принимаемого передатчика – при условии, что передатчик
поддерживает эту функцию.
Индикация
Значение
ቢ
Уровень радиосигнала
«
RF
» (Radio Frequency)
ባ
Уровень аудиосигнала
«
AF
» (Audio Frequency)
ቤ
Канальный банк и
канал
Настроенный канальный банк и номер канала
ብ
Частота
Настроенная частота приема
ቦ
Имя
Индивидуально настроенное имя
ቧ
Пилот-сигнал «
P
»
Включенная обработка пилот-сигнала
ቨ
Настройка
эквалайзера
Текущая настройка эквалайзера
ቩ
Усиление выхода
Текущее усиление выхода
ቪ
Функция отключения
звука «
MUTE
»
Звук на приемнике выключен
Приемник не выводит аудиосигнал (см. также
стр. 30).
ቫ
Тип передатчика
Обозначение присоединенного передатчика ew G3
Обозначение показывается только в том случае,
если присоединенный передатчик поддерживает эту
функцию.
543.200
SKM300
ew300 G3
B.Ch: 20.24
PEAK
MUTE
EQ:
+ 12dB
P
-10
0
40
30
20
10
-20
-30
-40
AF
RF
MHz
ብ
ቦ
ቧ ቨ ቩ
ቪ ቫ ቭ
ቮ
ቢ ባ
ቤ
Ветвь разнесенного приема:
антенный вход I активен.
антенный вход II активен.
Уровень радиосигнала:
Мощность передаваемого радиосигнала
Величина порога срабатывания схемы
отключения звукового тракта
40
30
20
10
RF
PEAK
-10
0
-20
-30
-40
AF
Модуляция передатчика с функцией
Peak-Hold.
Если показывается полное отклонение,
это означает, что уровень входа
аудиосигнала слишком высокий. При
частой или длительной перемодуляции
индикация «
PEAK
» инвертируется.
