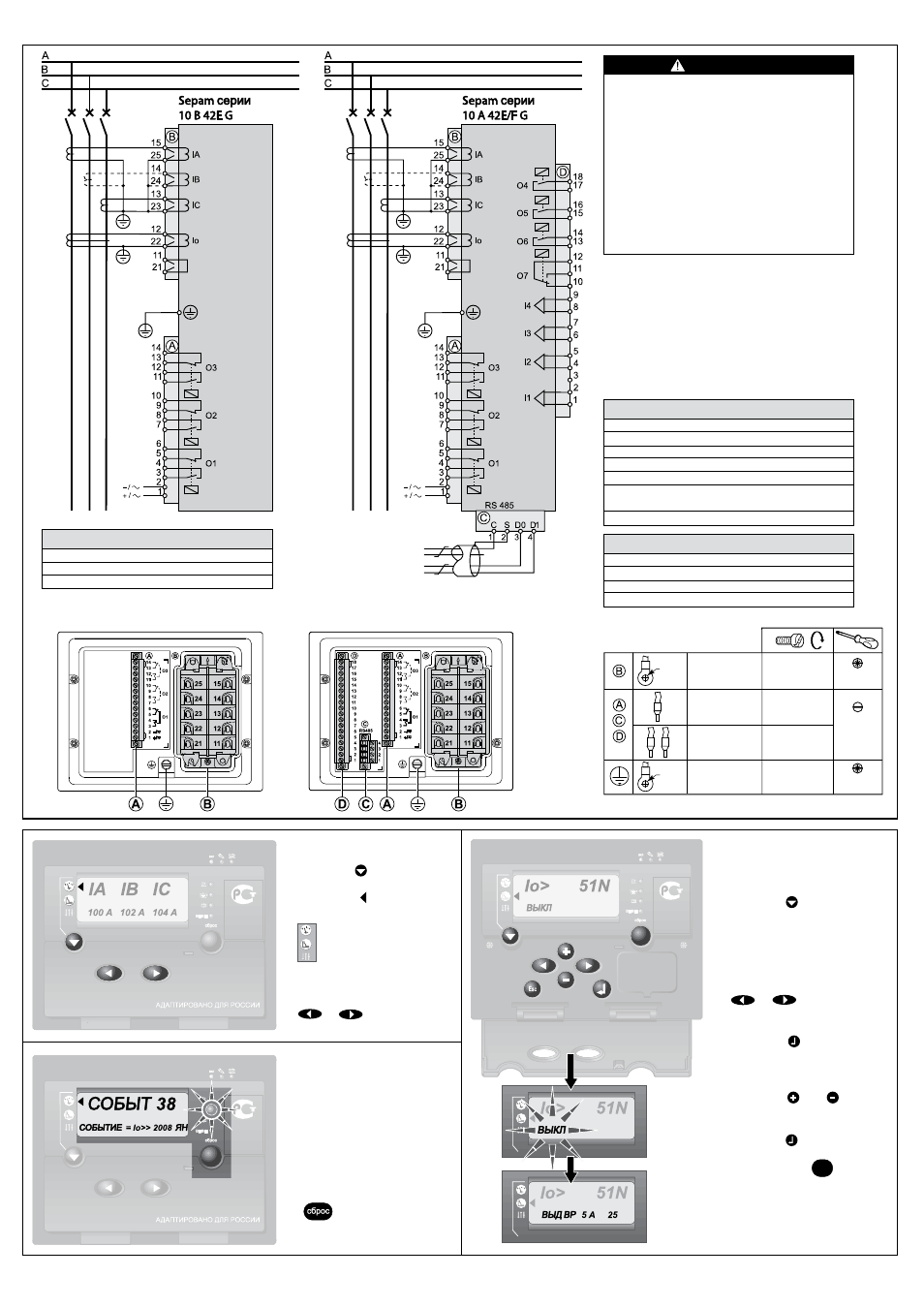

AAV61960-01 2/2
ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ, ПОЛУЧЕНИЯ ОЖОГОВ И ВЗРЫВА
b Перед обслуживанием этого оборудования
отключите все источники питания оборудования.
b Обязательно используйте индикатор напряжения,
чтобы убедиться в отсутствии напряжения.
b Перед подачей напряжения на оборудование
установите все ранее снятые устройства, дверки и
крышки.
Невыполнение приведенных указаний
приведет к тяжелой травме или смерти.
ОПАСНО
0,4...0,5 N.m
3.5...4.4 Ib-in
Ш4
Ш15.7
1,5...6 mm 2
AWG 16...10
0,2...2,5 mm 2
AWG 24...12
0,2...1 mm 2
AWG 24...18
4...6 mm 2
AWG 12...10
1,2...1,5 N.m
10.6...13 Ib-in
0,4...0,5 N.m
3.5...4.4 Ib-in
1,2...1,5 N.m
10.6...13 Ib-in
PZ2
PZ2
Ш4
Ш15.7
2.5
0.09
1. Откройте защитную
крышку уставок.
2. Нажмите для выбора
меню «Защита» или
«Параметры».
3. Выберите уставку защиты
или параметр, который
необходимо установить,
с помощью кнопок
и .
4. Введите пароль, если
требуется.
5. Нажмите для выбора
изменяемого значения.
6. Выбранное значение
мигает.
7. Нажмите или , чтобы
соответственно увеличить
или уменьшить значение.
8. Нажмите , чтобы
подтвердить новое
значение или , чтобы
отменить операцию.
9. Значение перестанет
мигать.
Esc
Уставки
1. О неисправности,
обнаруженной Sepam,
сигнализирует:
b сообщение на
дисплее;
b мигающий СИД.
2. Для сброса
сигнализации
неисправности нажмите
.
3.
СИД гаснет и сообщение
исчезает.
Сброс
3. Для выбора
отображаемых данных
используйте кнопки
и .
Измерение
Защита
Параметры
1. Нажмите для выбора
одного из трех меню.
2. Указатель отмечает
выбранное меню.
Дисплей
Отключение
Блокировка отключения
Сигнализация отключения
Дистанционное включение
Логическая селективность
Сигнализация неисправности
катушки отключения (КЦР)
Устройство отслеживания готовности
O1
O2
O3
O4
O5
O6
O7
Стандартное назначение выхода (1)
Выключатель отключен
Выключатель включен
Внешнее отключение
Местный/Дистанционный
I1
I2
I3
I4
Стандартное назначение входа (1)
(1) Программируемое
Отключение
Блокировка отключения
Сигнализация отключения
O1
O2
O3
Стандартное назначение выхода (1)
(1) Программируемое
A (L-)
B (L+)
