Глава 4
Конфигурации дисплея
В этом разделе описано как выполнить конфигурирование дисплея и список
доступных типов подключения дисплея.
Разъемы AMD Radeon HD 6990
На рисунке ниже показаны разъемы для подключения дисплея, имеющиеся
на графической плате AMD Radeon HD 6990.
Примечание: Внешний вид монтажной платы может отличаться от
изображенного на рисунке.

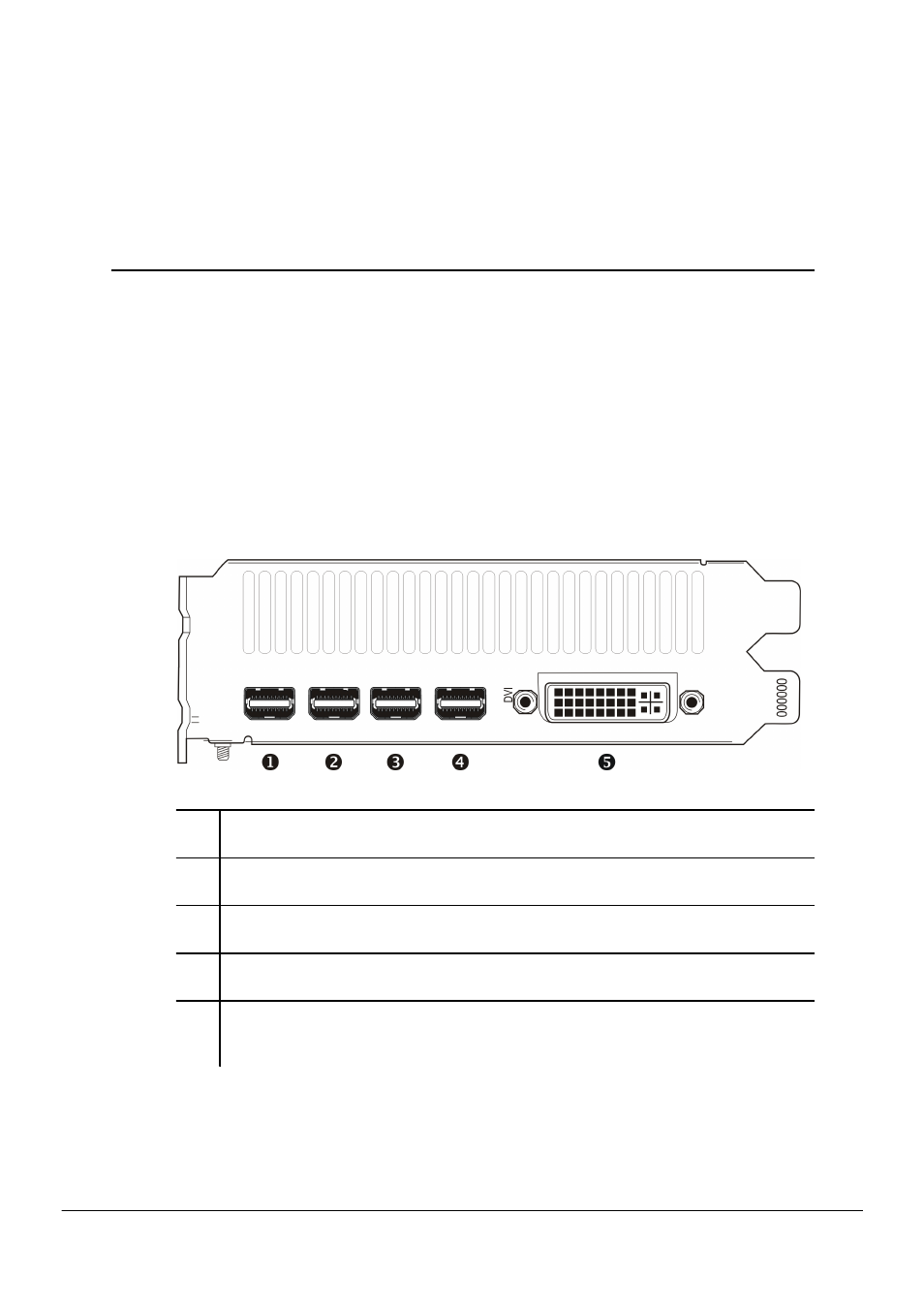

Рисунок 4–1 AMD Radeon HD 6990 Разъемы дисплея
1
Разъем Мини DisplayPort (DP+). Передает видео- и аудиосигналы на
устройства, совместимые с DisplayPort.
2
Разъем Мини DisplayPort (DP+). Передает видео- и аудиосигналы на
устройства, совместимые с DisplayPort.
3
Разъем Мини DisplayPort (DP+). Передает видео- и аудиосигналы на
устройства, совместимые с DisplayPort.
4
Разъем Мини DisplayPort (DP+). Передает видео- и аудиосигналы на
устройства, совместимые с DisplayPort.
5
Разъем DVI-I Dual Link. Передает цифровые видеосигналы и
выходные сигналы HDMI™, совместимые с большинством устройств,
поддерживающих HDMI.
