Глава 4
Конфигурации дисплея
В этом разделе описано как выполнить конфигурирование дисплея и список
доступных типов подключения дисплея.
4.1 Разъемы AMD Radeon HD 79xx

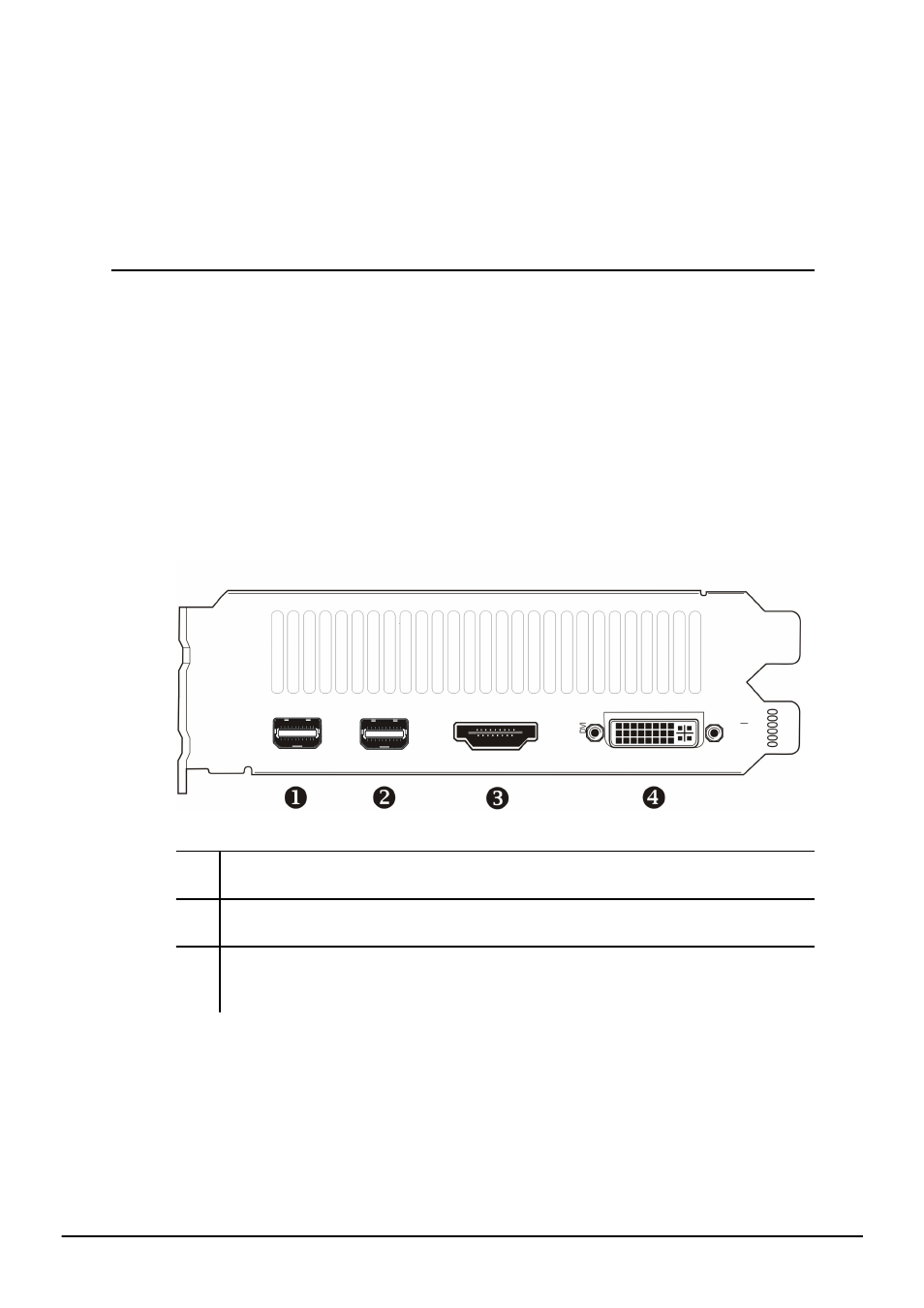

На рисунке ниже показаны разъемы для подключения дисплея, имеющиеся
на графической плате AMD Radeon HD 79xx.
Примечание: Внешний вид монтажной платы может отличаться от
изображенного на рисунке.
Рисунок 4–1 AMD Radeon HD 79xx Разъемы дисплея
1, 2 Разъем Мини DisplayPort (DP+). Передает видео- и аудиосигналы на
устройства. DisplayPort.
3
Разъем HDMI™ (Тип A). Передает видео- и аудиосигналы на
устройства. HDMI.
4
Разъем DVI-I с двумя цифровыми каналами. Передает цифровые
видеосигналы и выходные сигналы HDMI, совместимые с
большинством устройств, поддерживающих HDMI.
4.2 Конфигурации дисплея
В следующей таблице перечислены варианты подключения дисплеев,
которые косвенно поддерживаются разъемами на графической плате.
Всегда используйте фирменные разъемы, если таковые имеются. Это
обеспечит самую высокую производительность и лучшее качество
изображения.
