Глава 4
Конфигурации дисплея
В этом разделе описано как выполнить конфигурирование дисплея и список
доступных типов подключения дисплея.
AMD Radeon HD 6950/6970 Разъемы

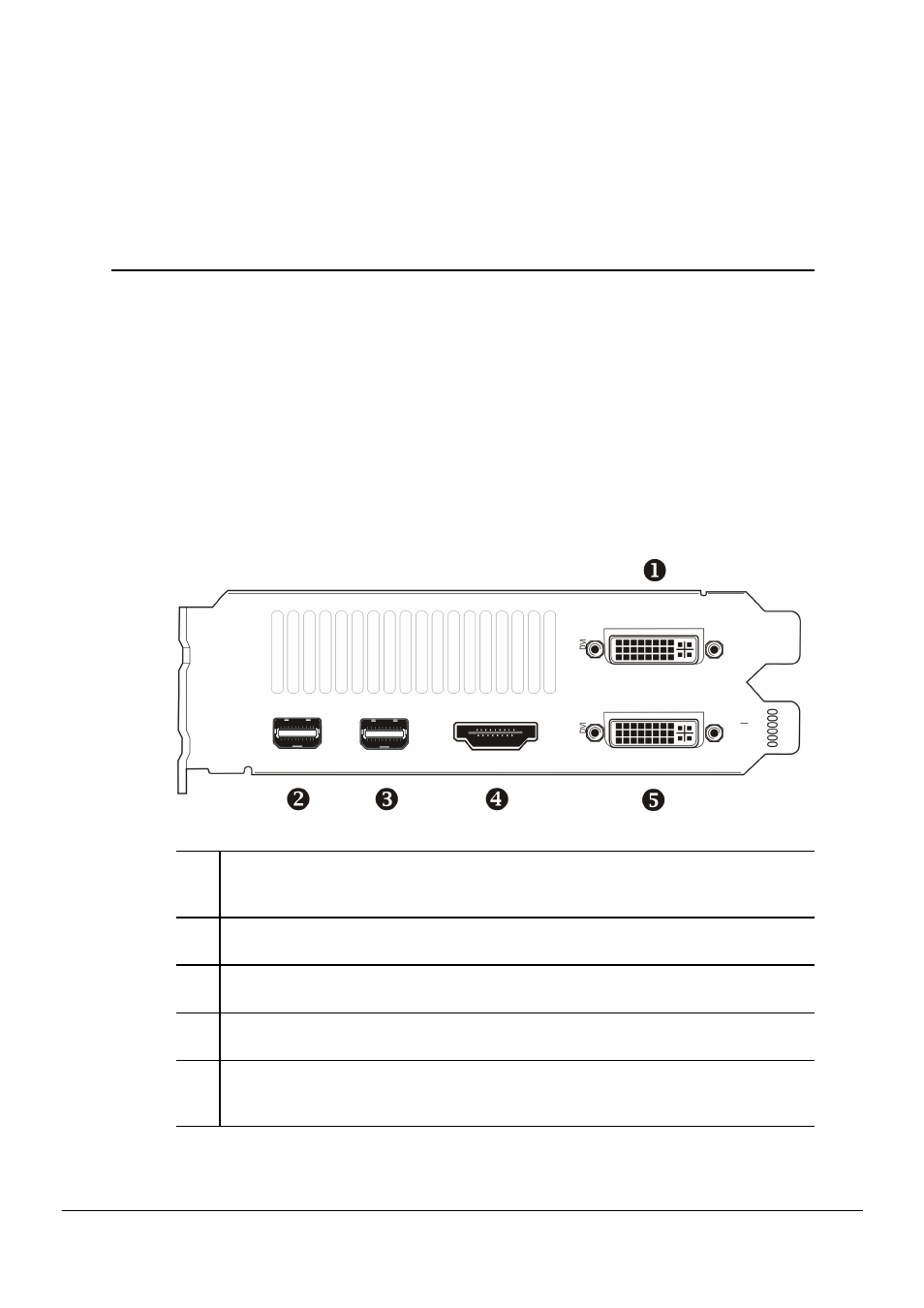

На рисунке ниже показаны разъемы экрана, имеющиеся на графической
плате AMD Radeon HD 6950/6970.
Примечание: Внешний вид монтажной платы может отличаться от
изображенного на рисунке.
Рисунок 4–1 AMD Radeon HD 6950/6970 Разъемы дисплея
1
Разъем DVI-D с одним цифровым каналом. Обеспечивает выход
цифровых видеосигналов и HDMI™, совместимых с большинством
устройств, поддерживающих HDMI.
2
Разъем Mini DisplayPort (DP+). Передает видео- и аудиосигналы на
устройства, совместимые с DisplayPort.
3
Разъем Mini DisplayPort (DP+). Передает видео- и аудиосигналы на
устройства, совместимые с DisplayPort.
4
HDMI Разъем (Тип A). Передает видео- и аудиосигналы на
устройства, совместимые с HDMI.
5
Разъем DVI-I с двумя цифровыми и одним аналоговым каналом.
Обеспечивает выход цифровых видеосигналов и HDMI, совместимых
с большинством устройств, поддерживающих HDMI.
© 2010 Advanced Micro Devices, Inc.
AMD Radeon™ HD 6950/6970
