Глава 4
Конфигурации дисплея
В этом разделе описано как выполнить конфигурирование дисплея и список
доступных типов подключения дисплея.
AMD Radeon HD 6850/6870 Разъемы
На рисунке ниже показаны разъемы экрана, имеющиеся на графической
плате AMD Radeon HD 6850/6870.
Примечание: Внешний вид монтажной платы может отличаться от
изображенного на рисунке.

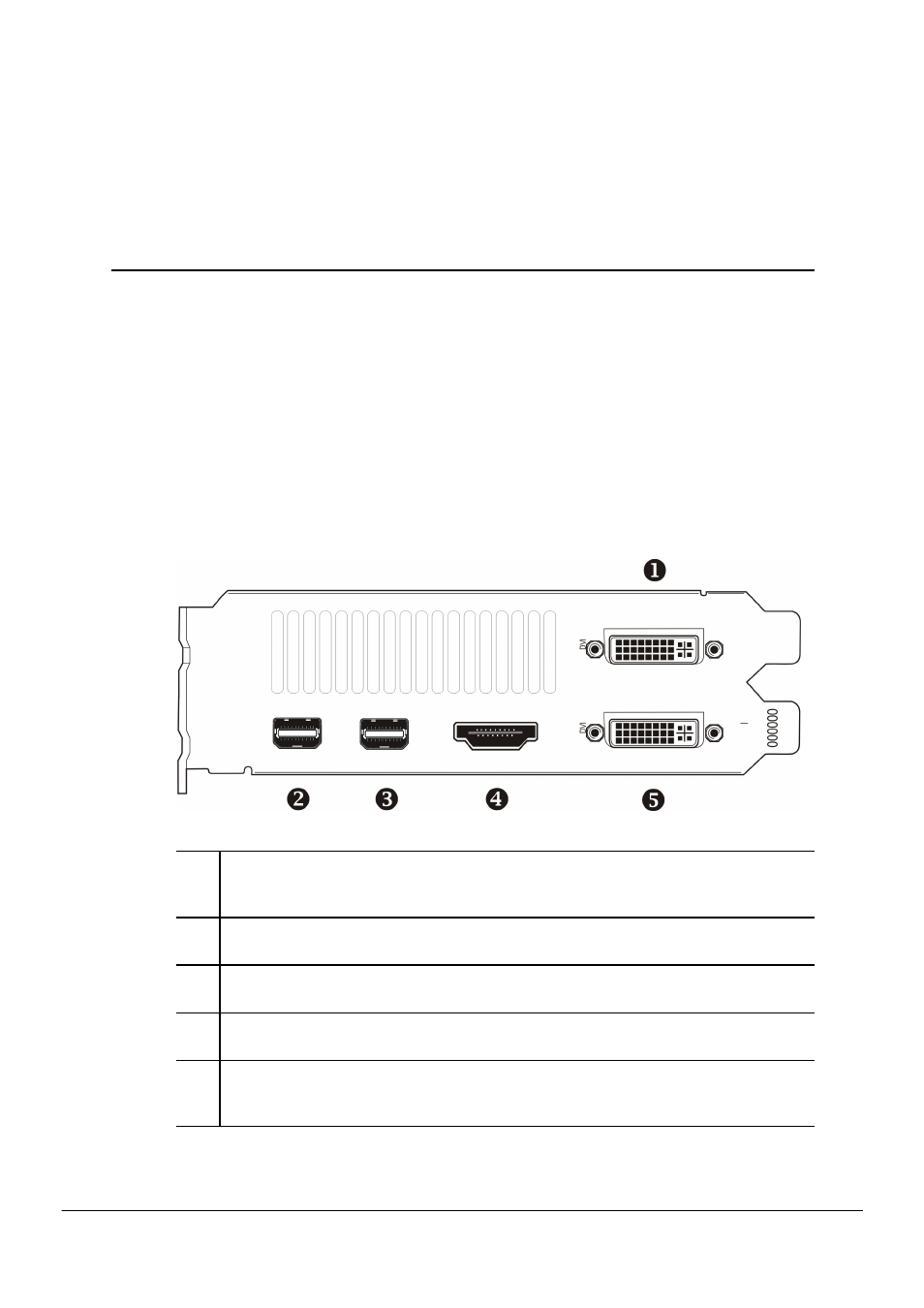

Рисунок 4–1 AMD Radeon HD 6850/6870 Разъемы экрана
1
Разъем DVI-D Single Link. Обеспечивает выход цифровых
видеосигналов и HDMI™, совместимых с большинством устройств,
поддерживающих HDMI.
2
Разъем Mini DisplayPort (DP+). Передает видео- и аудиосигналы на
устройства, совместимые с DisplayPort.
3
Разъем Mini DisplayPort (DP+). Передает видео- и аудиосигналы на
устройства, совместимые с DisplayPort.
4
Разъем HDMI (тип A). Передает видео- и аудиосигналы на
устройства, совместимые с HDMI.
5
Разъем DVI-I Dual Link. Обеспечивает выход цифровых
видеосигналов и HDMI, совместимых с большинством устройств,
поддерживающих HDMI.
