Страница 15

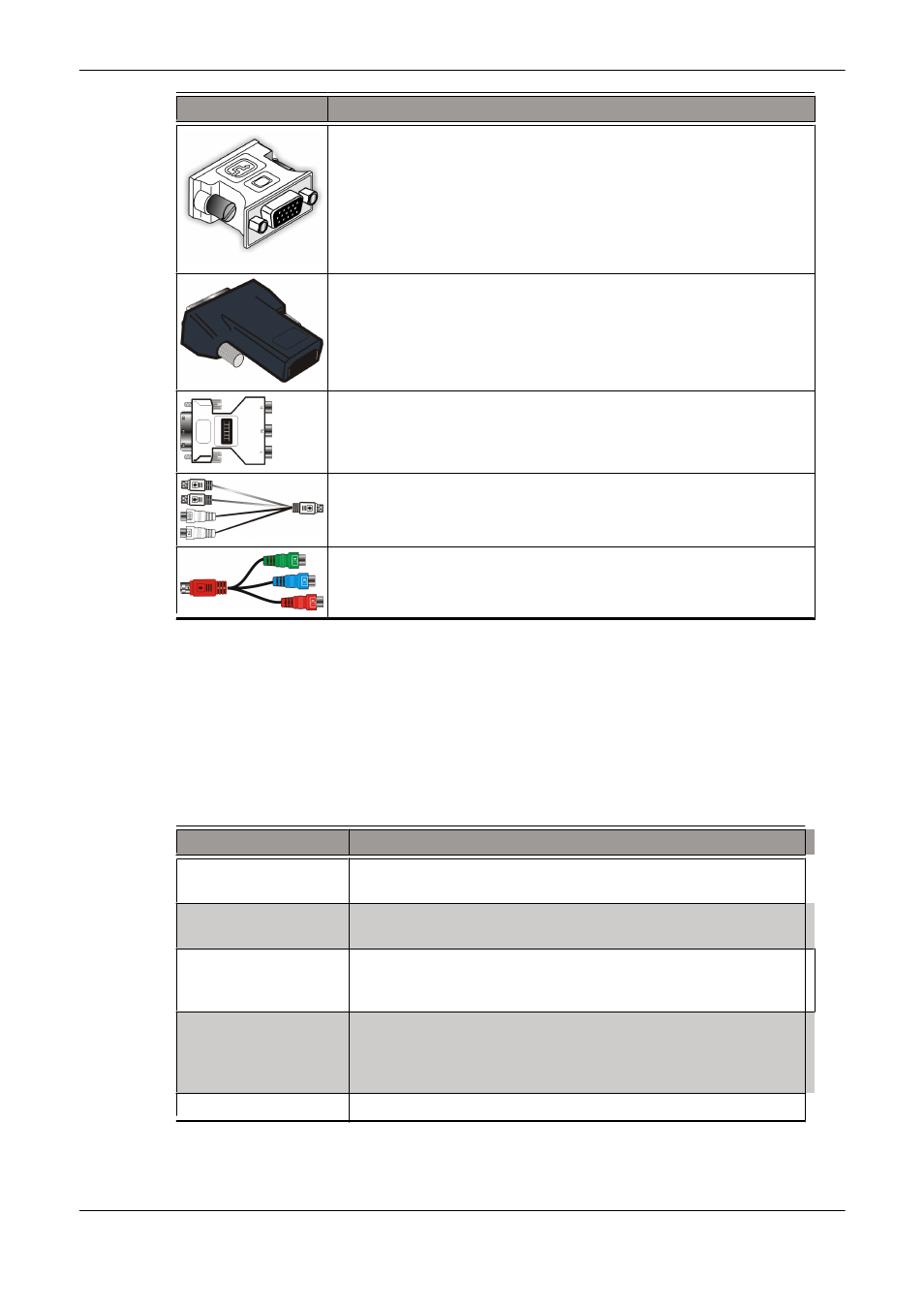

Адаптер
Описание
DVI на VGA
DVI на HDMI™
DVI на YPrPb (для подключения компонентного кабеля к ЖК или
плазменному телевизору)
7-контактный кабель S-Video для видеосигнала
7-контактный выходной кабель HDTV
Поддерживаемые разъемы дисплея
Графическая плата обеспечивает аппаратную поддержку мониторов
DVI-I, а также телевизоров HDMI HDTV (через адаптер DVI на HDMI ).
Она также обеспечивает ТВ-выход через разъем S-Video в форматах
композитного сигнала, сигнала S-Video и компонентного ТВ-сигнала.
Таблица 1–1 Конфигурации дисплея
Дисплей
Разъемы
Аналоговый ЭЛТ-
дисплей
•
Разъем VGA
•
Адаптер DVI-I на VGA
ЖК-дисплей
•
Разъем DVI-I и DVI-кабель
•
Разъем DVI-I и адаптер DVI-I на VGA
ТВ
•
Разъем DVI, адаптер DVI на HDTV и компонентные кабели
•
Разъем S-Video и кабель S-Video
•
Разъем S-Video и 7-контактные компонентные кабели HDTV
Дисплей HDTV
•
Разъем DVI и DVI-кабель
•
Разъем DVI, адаптер DVI на HDTV и RCA-кабели
•
Разъем S-Video и 7-контактные компонентные кабели HDTV
•
Разъем S-Video и кабель S-Video
HDMI HDTV
•
Разъем DVI, адаптер DVI на HDMI и HDMI кабель
Поддерживаемые разъемы дисплея
9
