Страница 15: 3 конфигурации дисплея

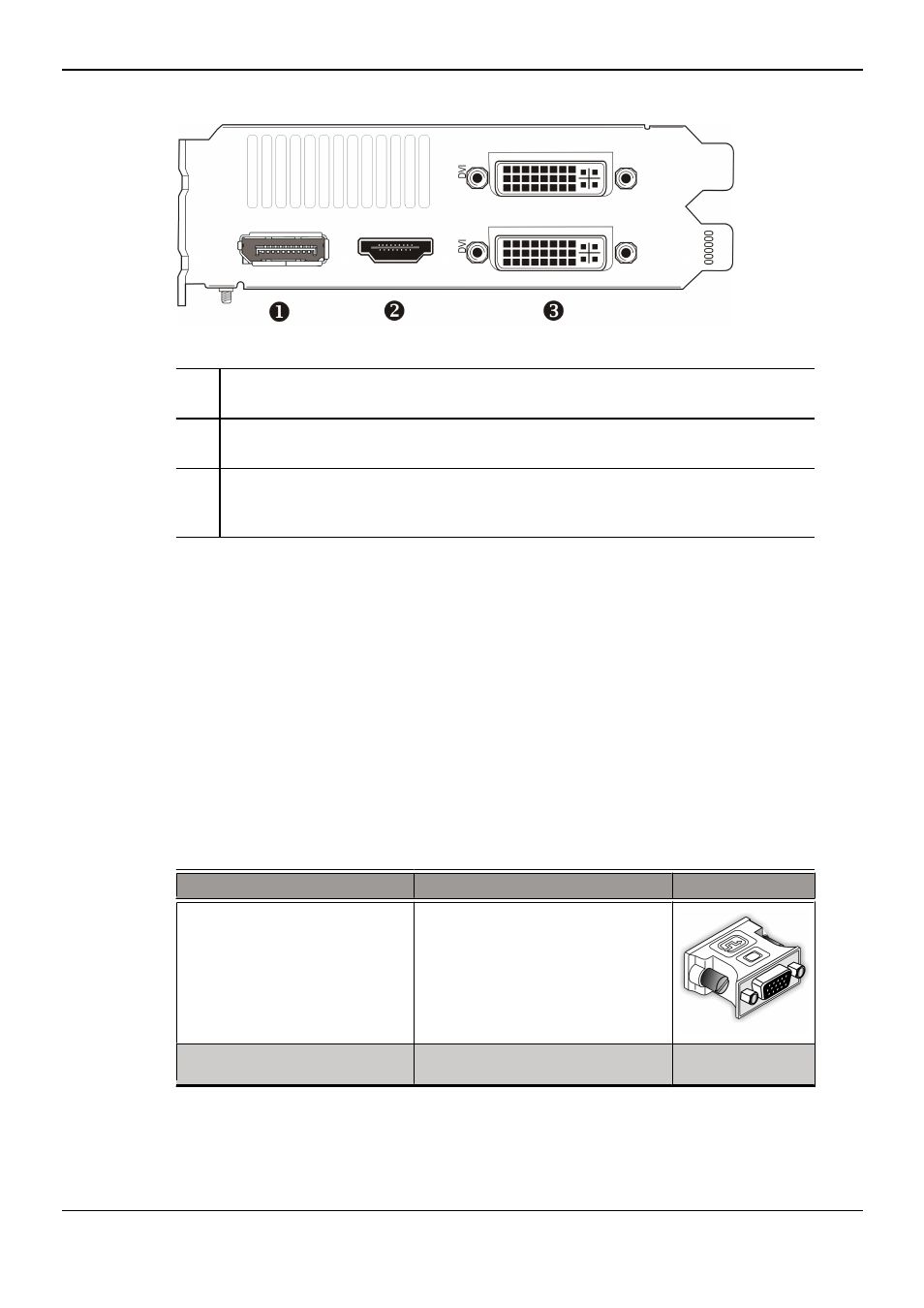

Рисунок 2–1 ATI Radeon HD 5850/5870 Разъемы экрана
1
разъем DisplayPort™ (только DP). Передает видео- и
аудиосигналы на устройства, совместимые с DisplayPort.
2
разъем HDMI™. Передает видео- и аудиосигналы на устройства,
совместимые с HDMI.
3
Два разъема DVI-I Dual Link. Обеспечивает выход цифровых
видеосигналов и HDMI, совместимых с большинством устройств,
поддерживающих HDMI.
Конфигурации дисплея
В нижеприведенной таблице перечислены варианты подключения
экранов, которые косвенно поддерживаются типами разъемов,
доступными на графической плате.
Чтобы максимально повысить производительность и качество
изображения, при подключении всегда используйте фирменные
разъемы, если таковые имеются.
Примечание: Здесь упомянуты только конфигурации дисплея с
использованием адаптера DVI-на-VGA, поставляемого в комплекте с
графической платой.
Таблица 2–1 Конфигурации дисплея
Конфигурация дисплея
Параметры разъема
Переходник
Экран DFP (от англ. «digital flat-
panel» — цифровая плоская
панель)
Разъем DVI-I с переходником DVI-
на-VGA (на иллюстрации)
Экран с ЭЛТ (VGA)
Разъем DVI-I с переходником DVI-
на-VGA
(См. иллюстрацию
выше)
9
