Глава 3
Конфигурации дисплея
В этом разделе описан порядок настройки конфигурации дисплея и приведен
список доступных разъемов подключения дисплея для данной графической
карты.
3.1 Разъемы AMD Radeon™ HD 7790
На рисунке ниже показаны разъемы для подключения дисплея, имеющиеся
на AMD Radeon™ HD 7790 графической плате.
Примечание: Внешний вид монтажной платы может отличаться от
изображенного на рисунке.

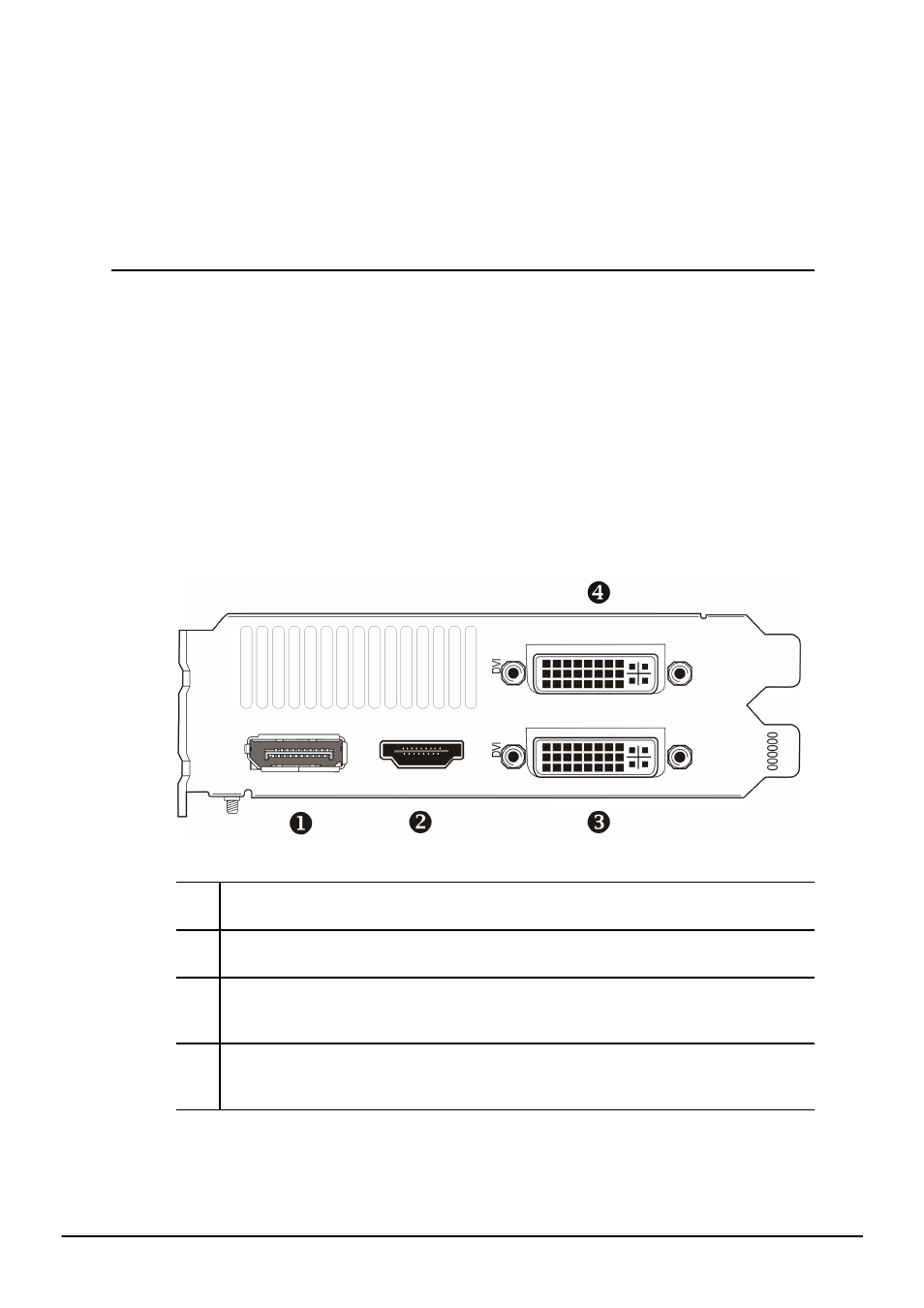

Рисунок 3–1 AMD Radeon™ HD 7790 Разъемы для подключения дисплея
1
Разъем DisplayPort (DP+). Передает видео- и аудиосигналы на
DisplayPort-совместимые устройства.
2
HDMI™ разъем (Тип A). Передает видео- и аудиосигналы на HDMI-
совместимые устройства.
3
Двухканальный разъем DVI-I. Обеспечивает цифровые видеосигналы
и HDMI выходные сигналы, подходящие для большинства HDMI-
совместимых устройств.
4
Двухканальный разъем DVI-D. Обеспечивает цифровые
видеосигналы и HDMI выходные сигналы, подходящие для
большинства HDMI-совместимых устройств.
