задней панели. Убедитесь, что все внутренние кабели отведены от
слота.
Примечание: Если ни один слот шины не соответствует плате,
необходима графическая плата с шиной, совместимой с вашей
материнской платой.
6. Совместите графическую плату со слотом и сильно нажмите, чтобы
плата полностью встала на свое место.
7. Если плата требует дополнительного питания и должна
подключаться напрямую в блок питания, найдите соответствующие
кабель или кабели разъема питания, отходящие от блока питания,
и подключите его (их) к дополнительному(ым) разъему(ам) питания
графической платы.
Примечание: Если применимо, перед установкой платы,
требующей дополнительного разъема питания, убедитесь, что в
имеющемся блоке питания есть такой разъем.
Совет: Расположение разъемов питания может варьироваться в
зависимости от модели. Они могут располагаться на боковой или
задней стороне платы.

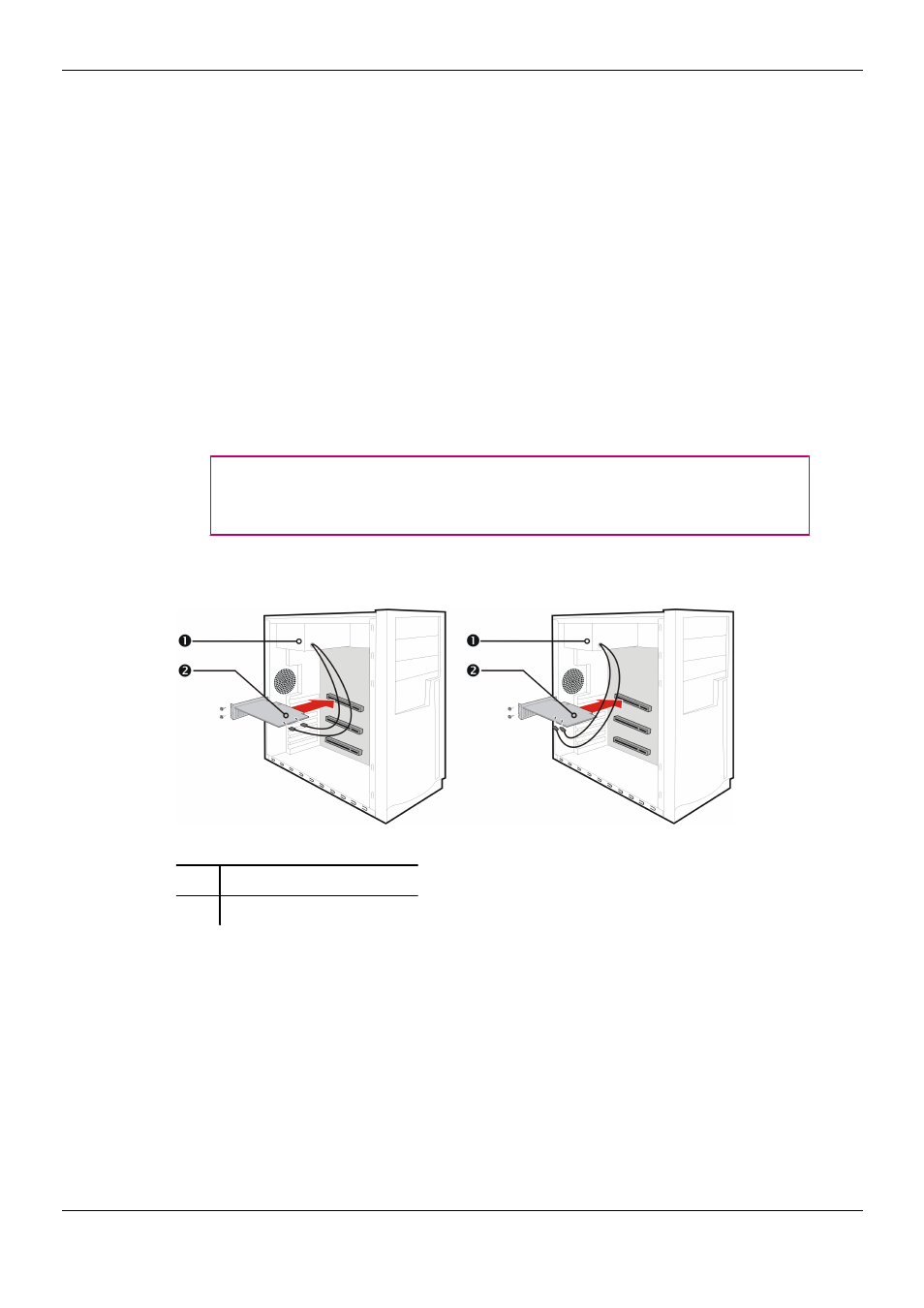

Рисунок 1–1 Возможные варианты расположения разъема питания на
графической плате
1
Блок питания
2
Графическая плата
8. Надежно закрепите графическую плату на задней панели.
9. Проверьте, не мешают ли внутренние кабели работе других
внутренних компонентов компьютера (например, вентиляторам
охлаждения) и установите на место крышку корпуса компьютера.
10. Подсоедините обратно все отсоединенные в процессе установки
кабели, а затем подключите кабель питания компьютера к
электросети.
11. Включите монитор и затем компьютер.
4 Установка
ATI Radeon™ HD 5750/5770
