РАЗДЕЛ 5.
УХОД ЗА МАШИНОЙ

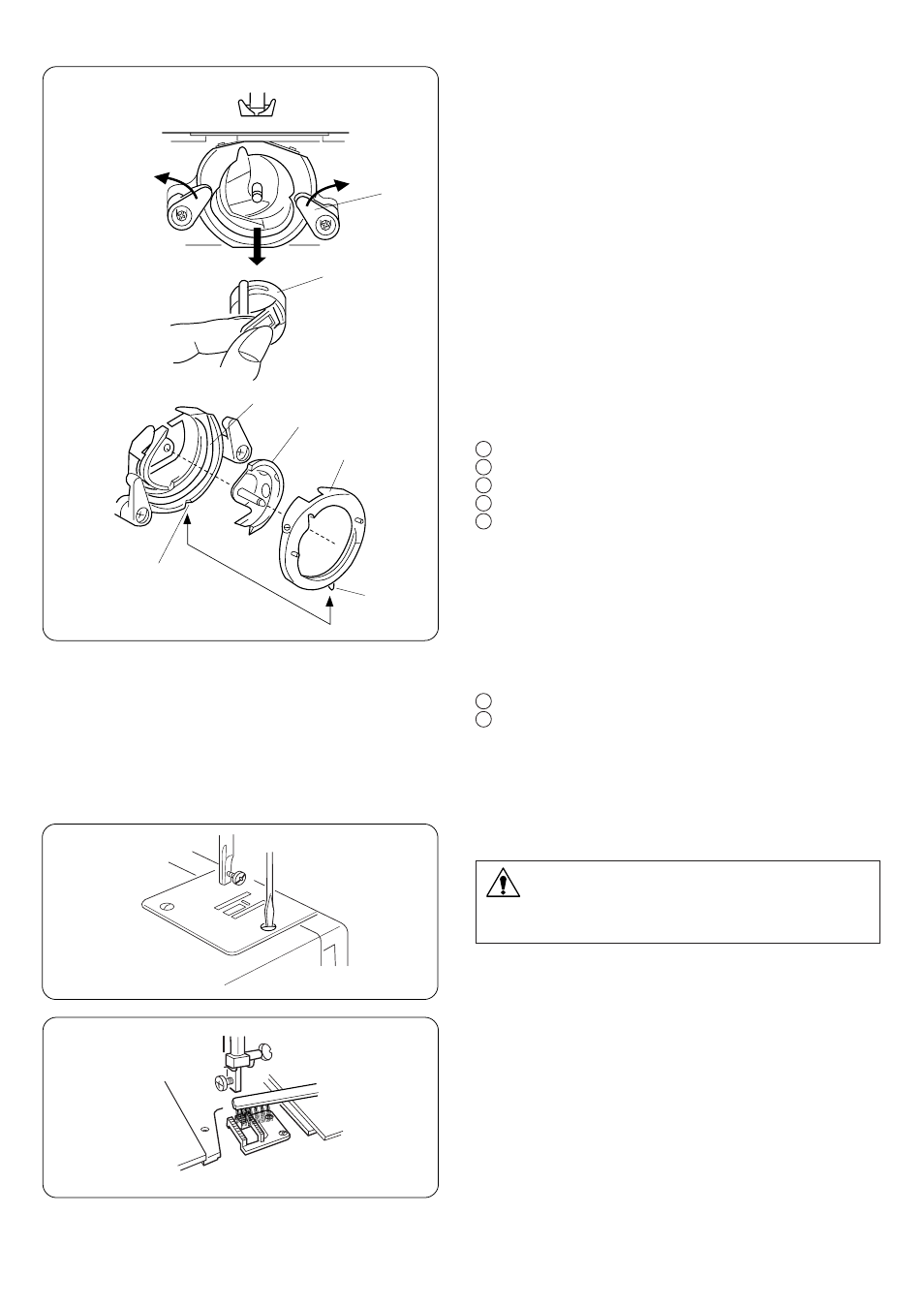

Сборка челночного механизма
Челночный механизм
Примечание:
Отключите питание машины и/или
выньте вилку из розетки.
Как разобрать челночный механизм
Поднимите иглу в верхнее положение и откройте
пластину челночного отсека.
Поднимите язычок шпульного колпачка и выньте его
из машины.
Откройте держатели челночного механизма и достаньте
удерживаемое кольцо.
Вытащите челнок.
• Щеточкой и мягкой салфеткой очистите челночный
механизм.
Шпульный колпачок
Держатель челночного механизма
Кольцо
Челнок
Челночный механизм
Как собрать челночный механизм
Удерживая стержень, осторожно наденьте его
на основу челночного механизма, образуя четкий круг
с направителем.
Наденьте кольцо. Проверьте, чтобы выступ зашел в паз.
Закрепите кольцо, вернув держатели челночного
механизма в первоначальное положение.
Вставьте шпульный колпачок.
Выступ
Паз
Чистка транспортера ткани
ВНИМАНИЕ:
Перед началом чистки отключите питание машины
и/или выньте вилку из розетки.
Снимите иглу и прижимную лапку.
Уберите винт игольной пластины и снимите саму
пластину.
Щеточкой удалите пыль и остатки ткани с транспортера.
Установите игольную пластину.
