1. Устройство и способ действия
Проходной клапан типа 3531 построен
по блочно модульному принципу, и его
можно комбинировать с пневматиче-
скими или электрическими приводами
•
с сервоприводом типа 3372-01хх для
пневматического клапана V2001-PP
или
•
с сервоприводом типа 3372-03хх для
электропневматического
клапана
V2001-IP или
•
с сервоприводами типа 5824 или типа
5802 для электрических клапанов
V2001-Е1 и V2001-Е2
Поток проходит через клапан в направ-
лении, указанном стрелкой. Переста-
новка конуса (3) производится при
изменении сигнала управления, воз-
действующего на привод.
Шток конуса (3) уплотн¸н при помощи
металлического сильфона и допол-
нительного сальника (4.2) и связан с
штоком привода (8.1) при помощи
муфты.
2
8.1
8.2
7
3.2
3.3
6
5.3
5
5.1
3.1
10
5.2
11
12
13
14
3
3.4
2
1
1.1
1.2
4
4.1
4.2
4.3
1
корпус клапана
1.1 гайки
1.2 кольцевое уплотнение
2
седло
3
конус
3.1 шток конуса с металли-
ческим сильфоном
3.2 гайка муфты
3.3 контр-гайка
3.4 винт
4
втулка сальника
4.1 втулка
4.2 набивка сальника
4.3 опорное кольцо
5
соединительная деталь
5.1 корпус сильфона
5.2 фланец
5.3 кольцевое уплотнение
6
гайка
7
муфта
8.1 шток привода
8.2 стержневая рама
10 шайба
11 пружина
12 шайба
13 втулка
14 кожух

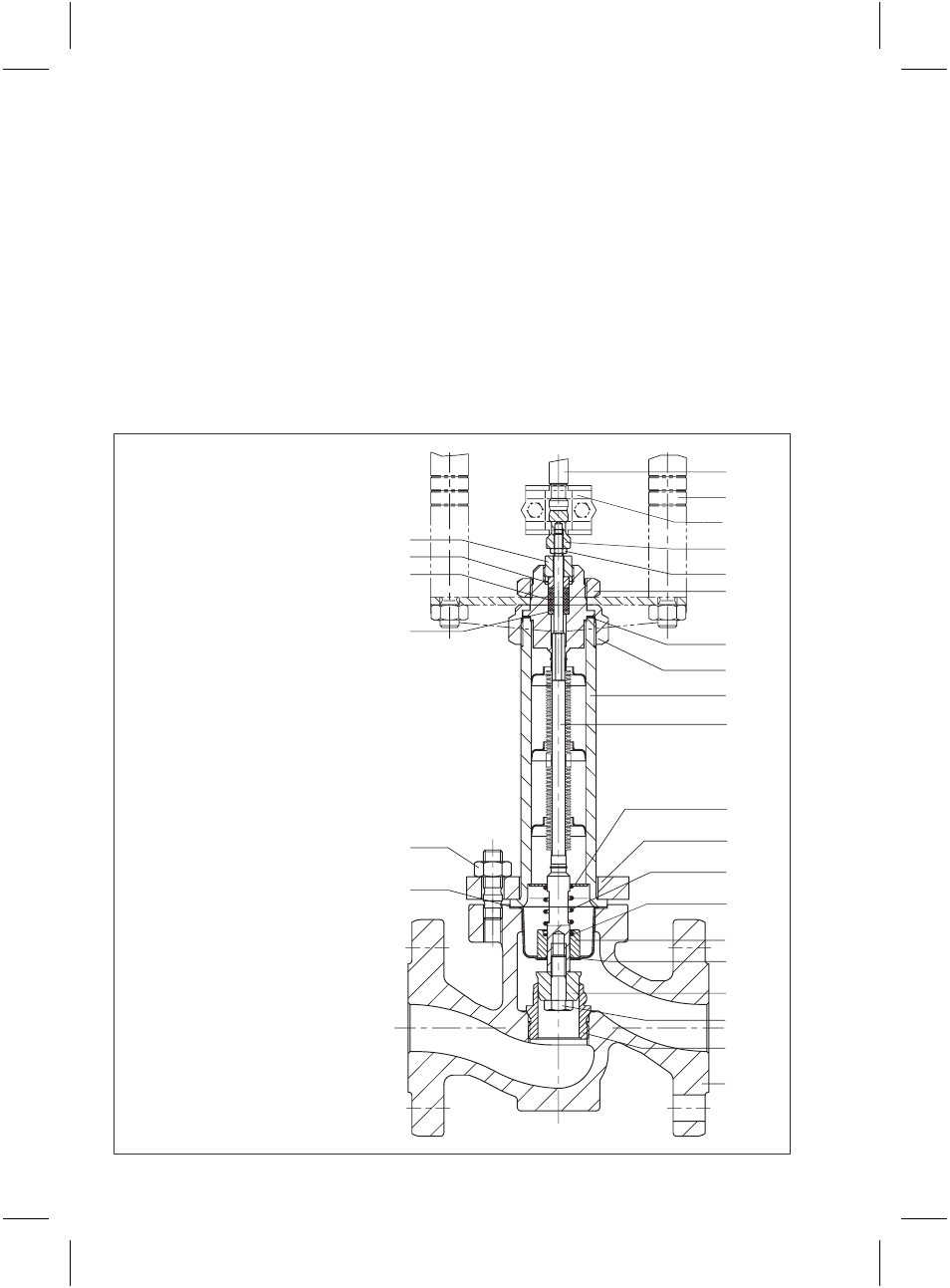

Рис. 2 · Черт¸ж в разрезе
