Инструкция по эксплуатации Samson 3962-9 Соленоидный клапан
Страница 10
Монтаж и обслуживание Ex II 2 GD (EExd IIC T3-6) магнитов

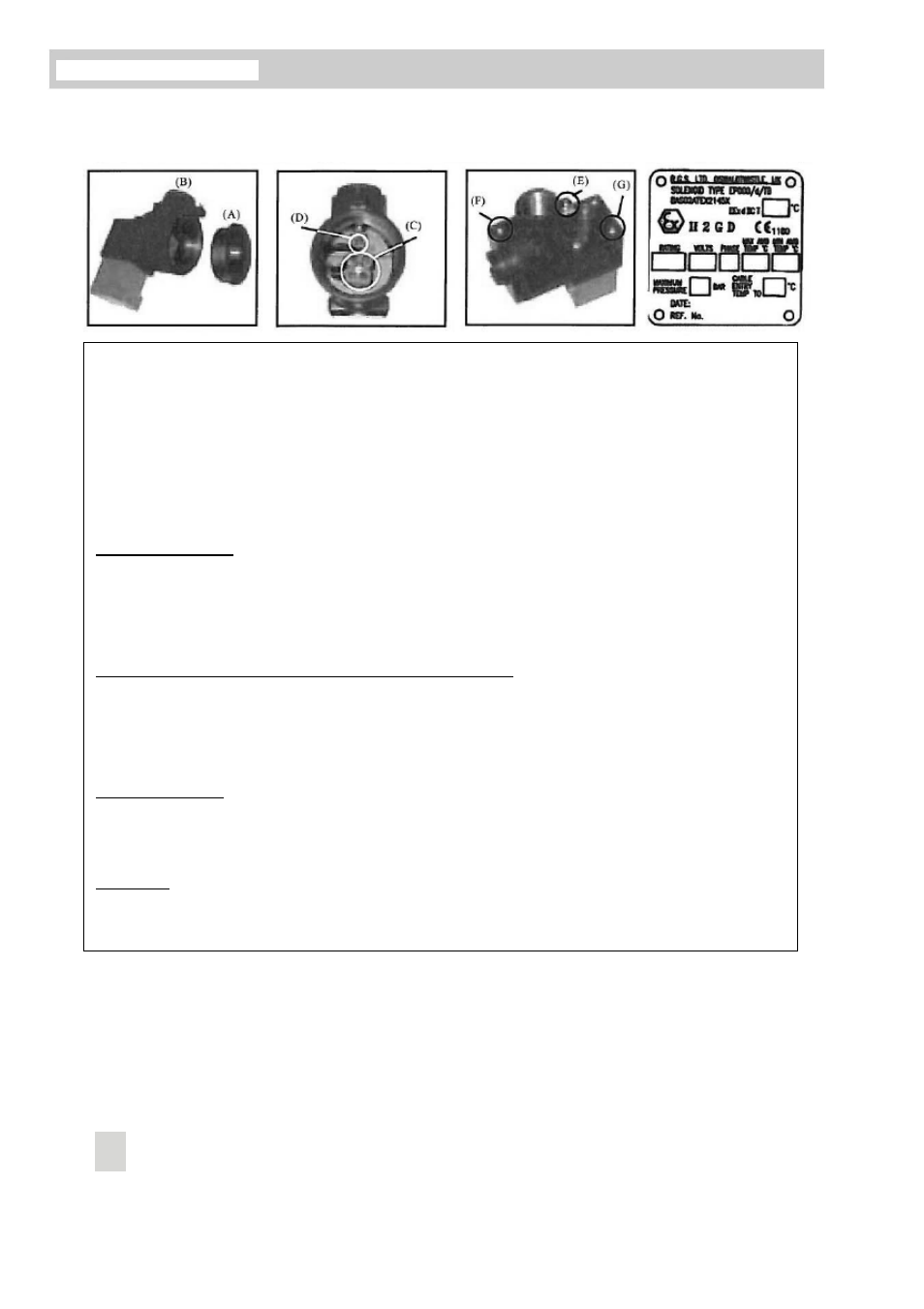

Монтаж
Монтаж электромагнита должен осуществляется только специалистами.
1)
Удалить соединительную крышку М30.
2)
Выполнить электрическую проводку через трубопроводный входе (В).
3)
Соединить концы электропроводки с 2-полюсным блоком подключения. Учтите, что эти
соединения могут быть промаркированы по своей полярности, в зависимости от поставляемого
типа. Необходимо убедиться, что полярность соединений соответствует имеющейся маркировке,
т.к. при неправильной полярности подключения магнита он может получить повреждения.
4)
Установить заземляющие подключения с внутренней точкой заземления (D), либо внешней
точкой заземления (E).
5)
По завершении монтажа электрический подключений снова смонтировать соединительную
крышку М30 (А) и затянуть стопорный винт (F).
Важное замечание! Оба резьбовых соединения на корпусе представляют пламяотводные пути
(FlammRUwege)
и интегральную часть ExII2G-защищенного корпуса. Поэтому перед подачей тока на магнит
следует обязательно удостовериться, что эти резьбовые соединения надежно затянуты.
Монтаж необходимо выполнять в соответствии с требованиями IEC 79-14, а также с учетом соответствующих
национальных предписаний.
Этот прибор предназначен для работы в опасных зонах, вплоть до категории 2 и, включая ее тоже, в условиях
разнообразных напряжений и Т-классов. Дополнительные данные приводятся в фирменном RGS-каталоге.
Защита от опасной атмосферы и прочих опасных воздействий
Корпус магнита выполнен из нержавеющей стали с эпоксидным наружным покрытием. Не допускается
устанавливать этот магнит в условиях окружающей среды, вступающей в реакцию с аппаратной частью
оборудования, что может привести к возникновению взрыва, либо нарушить действующую концепцию защиты.
Настоящий прибор разработан и изготовлен для защиты от прочих опасностей, перечисленных в параграфе
1.2.7
приложения II ATEX-инструкции 94/9/EC.
Не допускается помещать прибор в агрессивные среды.
Ремонтные работы
Прибор не рассчитан на выполнение ремонтных работ в полевых условиях. Для ремонта магнит следует
направить в сервисную службу RGS. Для большинства пневматических шпиндельных клапанов, на которых
монтируется соленоидный клапан, имеются ремонтные запчасти. Комплектный набор деталей магнита может
демонтироваться и устанавливаться на шпиндельный клапан без какого-либо отрицательного влияния на сам
магнит.
Положение
Магнит и его крепежные винты сконструированы таким образом, что они удерживают собственный вес
деталей аппаратной части магнита. Поэтому к прибору не допускается прикладывать какие-либо
дополнительные механические нагрузки и напряжения. Магнит можно устанавливать в любой ориентации.
EB 3962-1 RU
Электрическое подключение
