EB 9527-3 RU
26
Вновь активировать блокировку
записи, для чего поставить пере-
ключатель
4
в положение
ON
.
Установить вентильный блок или
уравнительный вентиль назад в
рабочее положение:
1.
Открыть
запорный вентиль линии
низкого давления.
2.
Запереть
уравнительный вентиль.
3.
Открыть
запорный вентиль в линии
высокого давления.
6.4
Проверка диапазона
измерений (интервал)
На заводе прибор был откалиброван с
линейной характеристикой исходя из
верхнего значения диапазона измере-
ния блока измерений dP.
При последующем вводе данных резер-
вуара и газа прибор перенимает харак-
теристики резервуара; исходя из данных
для выбранного газа, прибор вычисля-
ет значения для вывода на дисплей и
для выходного сигнала (от 4 до 20 мА),
пропорционального наполнению резер-
вуара.
Точно так же дифманометр вычисля-
ет максимально допустимый перепад
давления ∆p100 в
мбар
для типа газа и
предустанавливаемую отсчетную высо-
ту (общую высоту или трубки прибора).
При ∆p100 выходной сигнал должен
быть 20 мА.
Для проверки диапазона подключить
дифманометр, как это показано на рис. 5.
Важно!
При проверке диапазона рекоменду-
ется активировать газ с наибольшей
плотностью.
Значения для газов с более низкой
плотностью также калибруются в
ходе этой процедуры.
ПРЕДУПРЕЖДЕНИЕ! Для приборов, работающих с кислородом, обязательно обеспечить отсутствие в рабочей среде масла
и загрязнений.
Газообразный кислород в качестве рабочей среды Макс. темп-ра: +60° C, макс. давление кислорода: 30 бар
Если прибор работает с кислородом, удостовериться, что блок измерения перепада давления и любой компонент
контактируют только с газообразным кислородом.
блок
питания
Сеть
Оснастить редуктор
давления маслофильтром
и тестовым манометром
Использовать только воздух или другие
газы без масла, например N
2
.
Тестовое
давление
Регулятор точности для манометра кл. 0.1

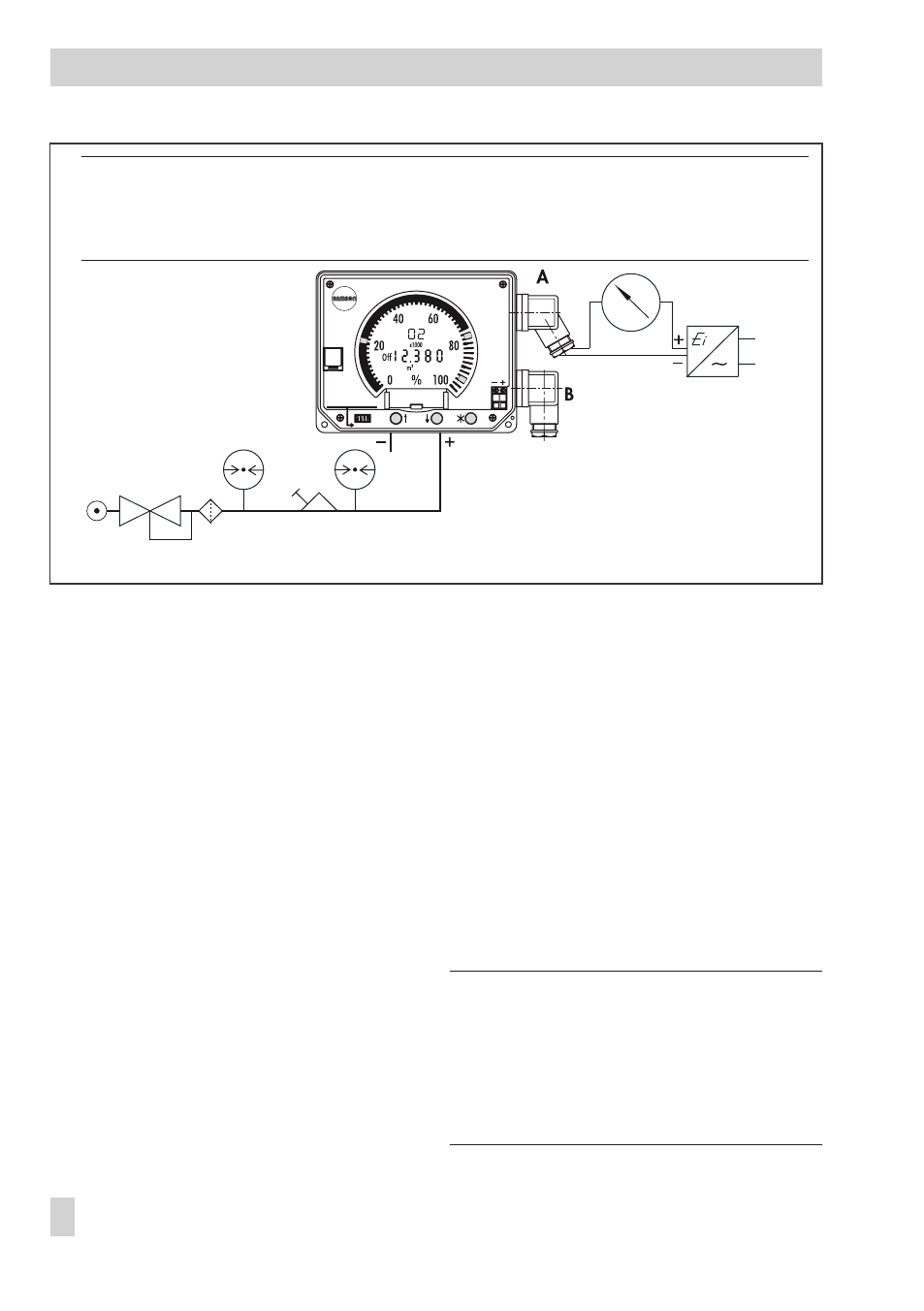

Рис. 8 · Схема соединения для тестирования
Шкала в мА
Настройка
