Инструкция по эксплуатации Samson 9 Регулятор температуры
Страница 15
8 Размеры в мм и вес
Условный
размер
Ду
15
20
25
32
40
50
65
80
100 125 150
Длина L
130 150
160
180 200 230
Высота Н2
70 80 85 100 105 120
Высота Н1 78
88
Высота Н 370
380
Вес прибл. в кг
Тип
2118
5 6.5 8 12.5 14.5
17
-
Длина L
130 150
160
180
200
230
290
310 350 400 480
Высота Н2
1)
70 80 85 100
105
120
130
140
150 200 210
Высота Н1
1)
235
240
245
320
355
395
500
Высота Н 525
530
535
610
645
685
790
Вес
2)
прибл. в кг
Тип
2119
6 7 8.5 15 17 19 32 50 71 По запр.
1)
Принимайте во внимание, следующие изменение в длине: Расстояние вставки 55 мм
или 162/195 мм, дополнительная часть 140 мм
2)
Применимо для исполнений с Ру до 16
Добавьте 15% для исполнений с Ру 25/40
Термостат
Тип
2231
2231/2232
Размер
250
2232
2233
2234
2235
Вводимая
глубина Т
мм
290 ~980 235 430 460 3460
Вес
кг
3.2 65 4 3.4 3.7 3.6

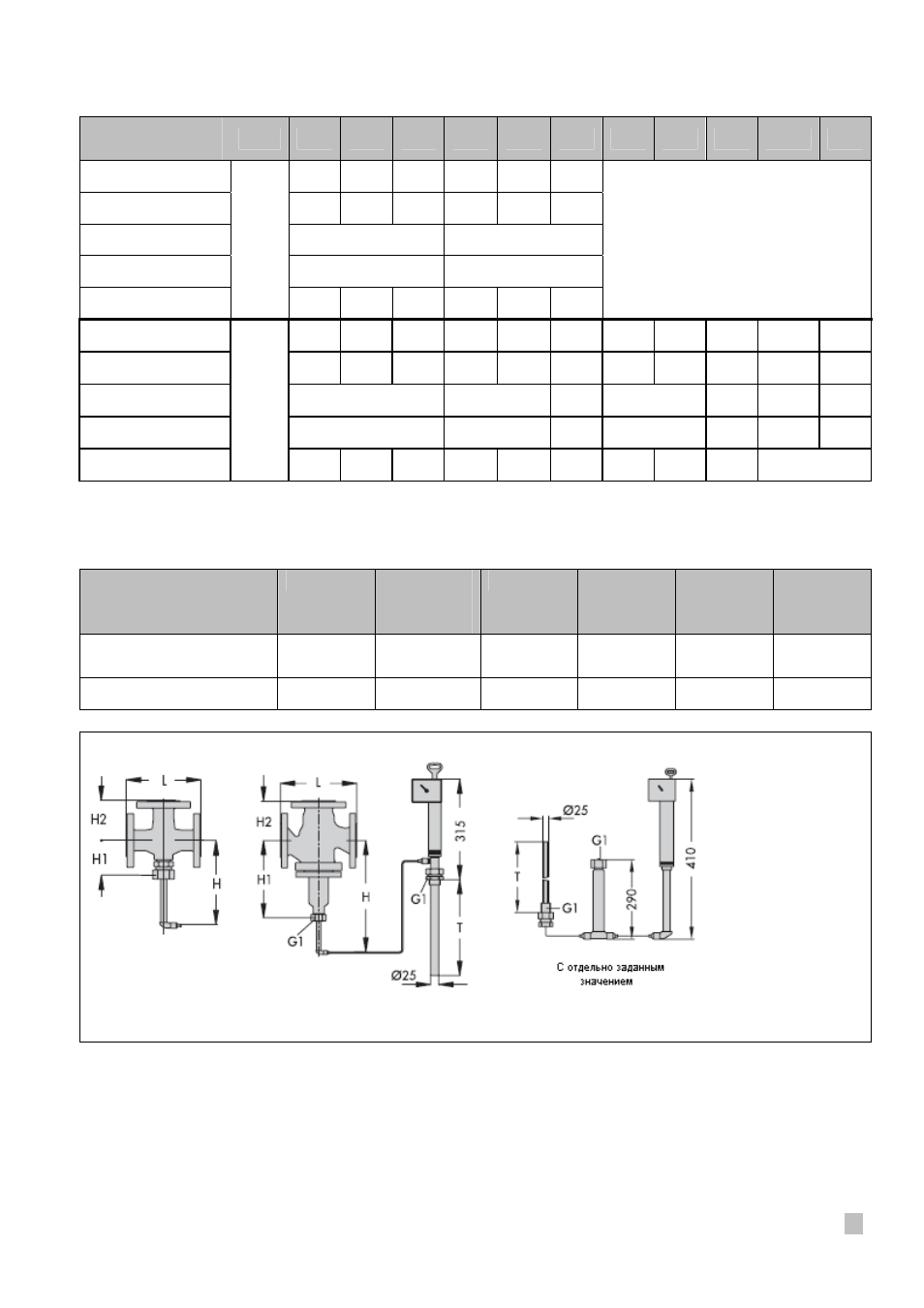

Клапан Тип 2118 Клапан Тип 2119 Термостат Тип 2231/2233
Рис. 9
Размеры
ЕВ 2131/2133
