Инструкция по эксплуатации Samson 3321 Шаровой клапан
Страница 4
4
EB 8111/8112 RU
1 Устройство и принцип
действия
Односедельный шаровой клапан
Тип 3321 построен по блочно
модульному принципу, и его можно
комбинировать с пневматическими
или электрическими приводами:
Рабочая среда проходит через
клапан в направлении, указанном
стрелкой. Положение конуса
клапана определяет площадь
поперечного сечения потока
между седлом (2) и конусом (3).
Перестановка конуса
производится при изменении
сигнала управления,
воздействующего на привод.
• С приводом типа 3372-04xx для
пневматического клапана V 2001
-P
• С приводом типа 3372-05xx для
электропневматического клапана
V 2001 -IP
Шток привода уплотнен при
помощи сальникового
уплотнения из PTFE (4.2) с
пружиной и связан со штоком
привода (8.1) при помощи муфты
(7).
• С приводами типа 5824 или 3374
для электрических клапанов V
2001 -E1 или V 2001-E3
(смотрите также Типовой лист
8111).
1
Корпус клапана
1.1 Гайки
1.2 Кольцевое уплотнение
2
Седло
3
Конус
4.1 Пружина
4.2 Набивка сальника
4.3 Шайба
5
Верхняя часть клапана
5.1 Фланец
5.2 Втулка сальника
6
Гайка
7
Муфта
8.1 Шток привода
8.2 Стержневая рама
8.3 Стержневая гайка

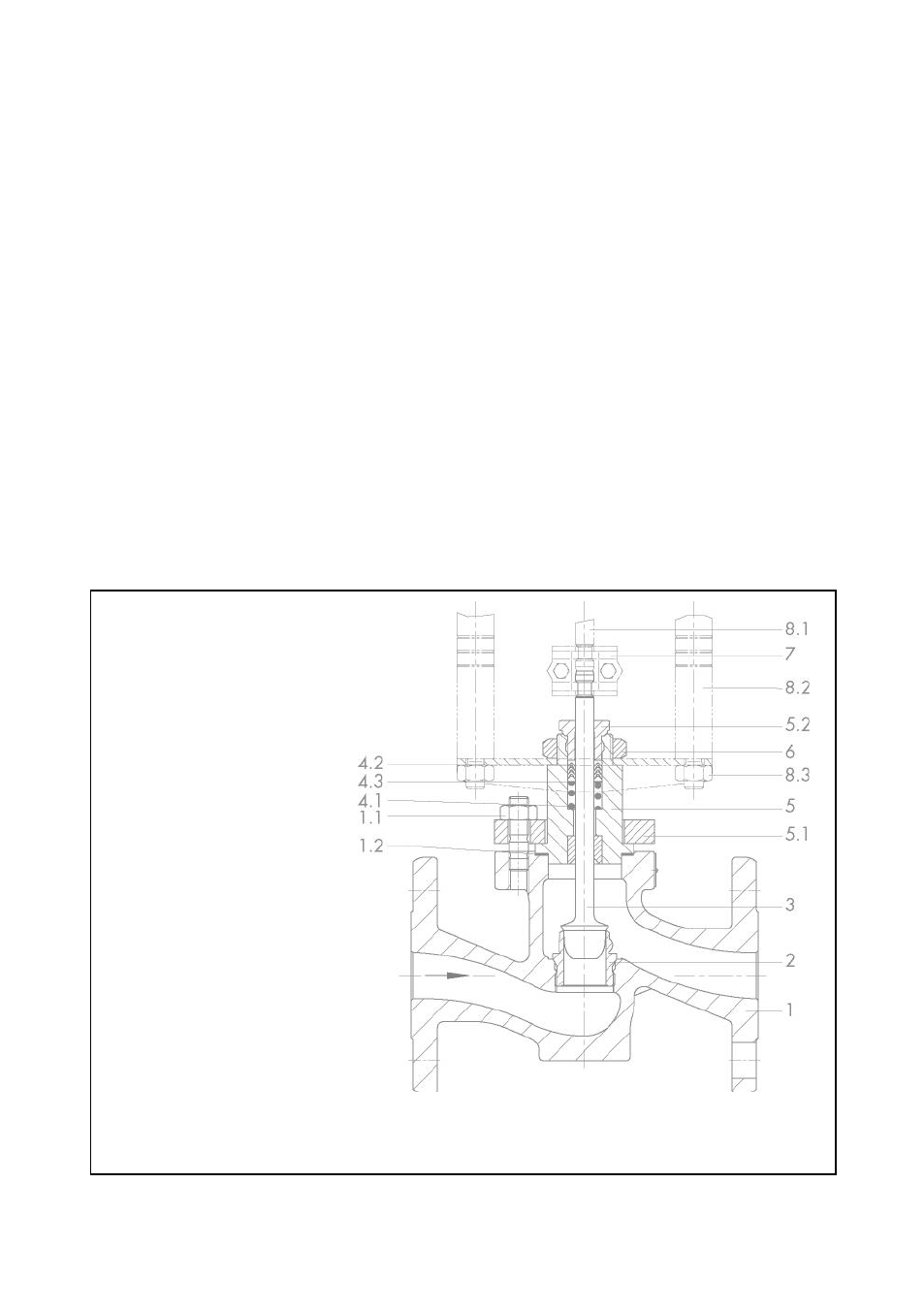

Рис. 2 ■ Клапан в разрезе
