Обратный усилитель в приводах
двойного действия
EB 8384-0 RU
от позиционера

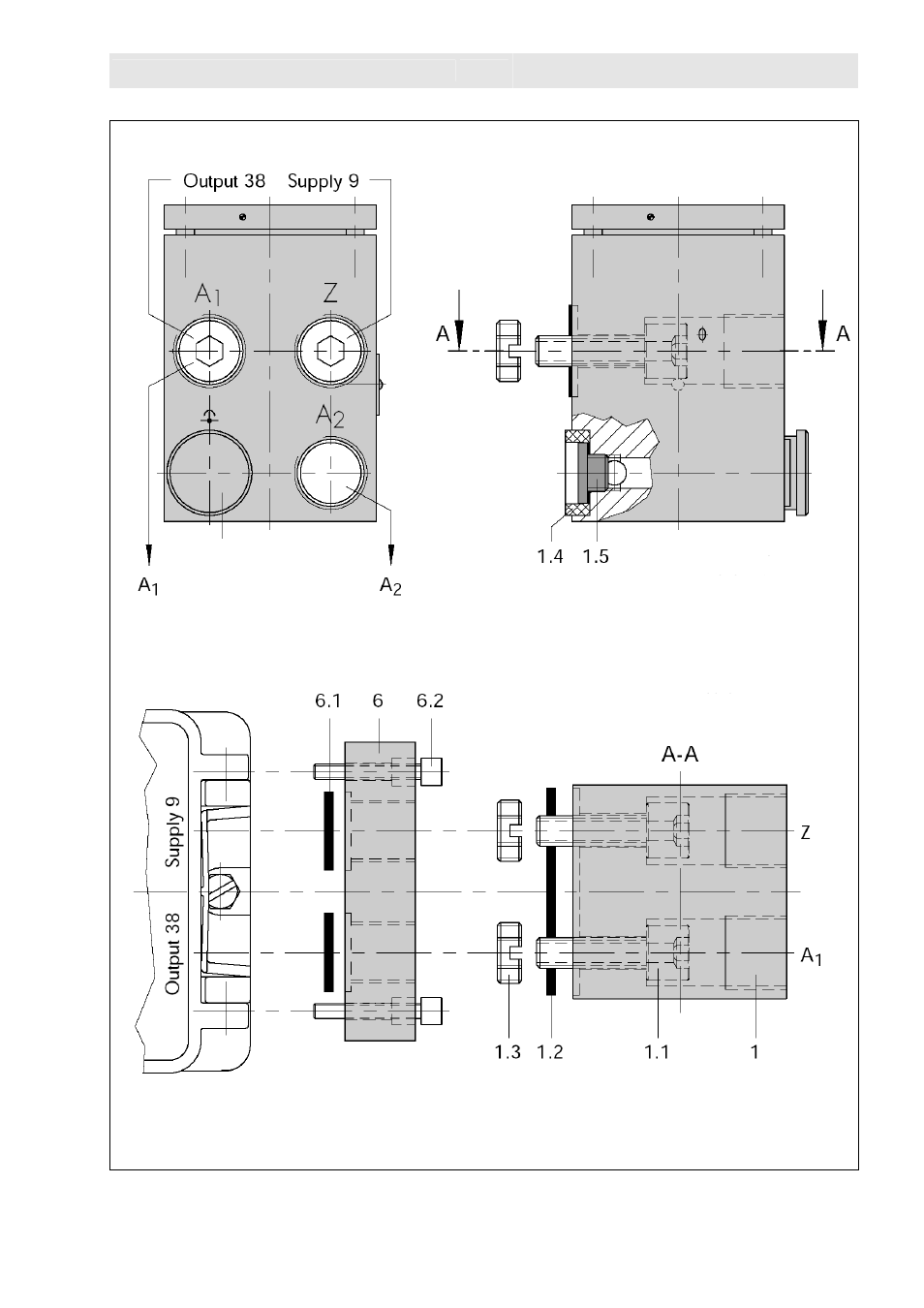

Рис.6 • Монтаж обратного усилителя
сигналы управления
на привод
1. Обратный усилитель
1.1 Специальные винты
1.2 Плоское уплотнение
1.3 Специальные гайки
1.4 Уплотнительная резина
1.5 Заглушка
6. Плата подключения
6.1 Кольцевые уплотнения
6.2 Винты
