Подключения
EB 8387-3 RU
Кабельный вход

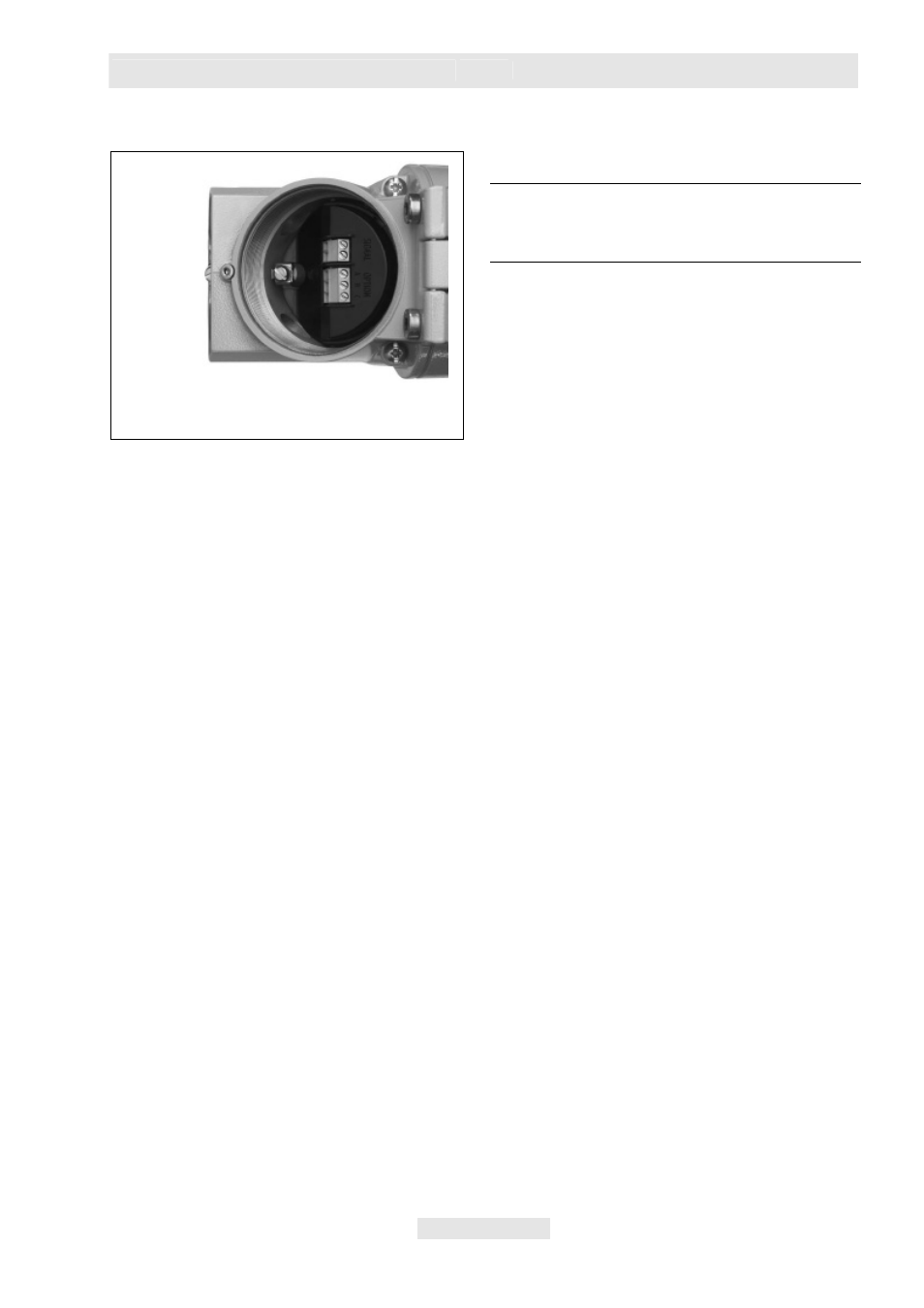

Рис
. 11 ·
Расположение
клемм
(
крышка
снята
)
Для клеммных отсеков разработаны резьбовые
соединения с нормальной трубной резьбой
NPT ½
или с метрической резьбой M20x1,5.
Электрические подключения представляют
собой клеммы с винтовым креплением для
проводов с поперечным сечением от 0,2 до
2,5
мм² с применением затягивающего
момента не менее 0,5 Нм.
Провода управляющего сигнала должны
подключаться к клеммам, расположенными в
корпусе, обозначенными «Signal» и защищены
от смены полярности.
Если управляющая переменная
превышает 22 мА, на
жидкокристаллическом дисплее
появляется предупреждающее
пользователя сообщение
OVERLOAD
(
ПЕРЕГРУЗКА
)
.
Если управляющая переменная становится
меньше 3,7 мА, на жидкокристаллическом
дисплее появляется предупреждающее
пользователя сообщение
LOW (
НИЗКИЙ
)
.
В зависимости от исполнения позиционера он
может быть оснащен дискретным выходом,
функцией принудительного сброса воздуха,
датчиком положения или дискретным входом.
Датчик положения работает в 2-проводном
контуре.
Обычное
напряжение
питания
составляет 24 В постоянного напряжения.
Учитывая сопротивление проводов подвода
питания, напряжение непосредственно на
клеммах подключения датчика положения
может составлять от 11 В до 35 В постоянного
тока (защита от смены полярности,
см.технические характеристики).
Распределение клемм см. на Рис. 12 или на
шильдике клеммной коробке.
ЗАМЕЧАНИЕ
Позиционер
переходит
в
положение
безопасности
если
управляющая
переменная
падать
ниже
3,8
мА
.
