EB 8384-4 RU
45
5.1
Выбор положения
безопасности
Для адаптации позиционера к
направлению действия привода
установить переключатель в положение
AIR TO OPEN или AIR TO CLOSE .
AIR TO OPEN = клапан открывается
давлением питания, для положения
безопасности: шток привода
выдвигается/клапан закрывается
AIR TO CLOSE = клапан закрывается
давлением питания, для положения
безопасности: шток привода
втягивается/клапан открывается.
Положение переключателя выбирается
перед инициализацией. После
выполнения инициализации, изменение
положения переключателя не влияет на
работу позиционера.
После изменения положения
безопасности привода, необходимо
снова провести инициализацию.
5.2
Установка Q-дросселя
расхода
Q-дроссель расхода используется для
адаптации воздуха питания к размеру
привода:
Приводы с времененм
срабатывания < 1 с, например
линейные приводы с площадью
мембраны менее 240 см
²
, требуют
ограниченный поток воздуха (MIN).
Приводы с времененм
срабатывания ≥ 1 с не требуют
ограничения подачи воздуха (MAX).
Положение Q-дросселя расхода зависит
также от способа присоединения
питающего воздуха к приводам SAMSON:
Положение "SIDE" предназначено для
приводов с присоединением воздуха
питания сбоку, например, Тип 3271 -5.
Положение "BACK" предназначено
для приводов с присоединением
воздуха сзади, например, Тип 3277-5.
Положение дросселя "SIDE" всегда
используется для
приводов других
производителей.

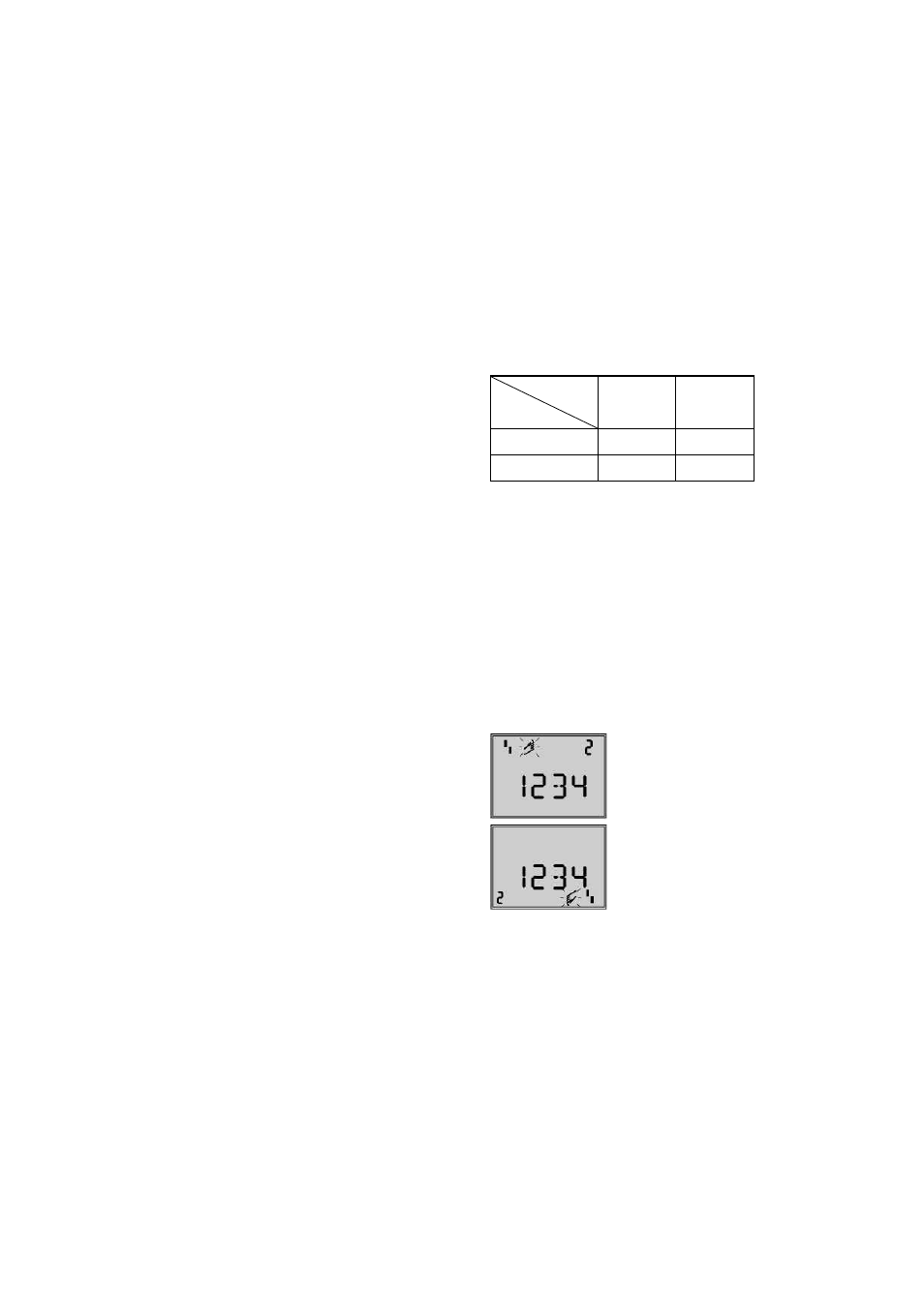

Обзор · Положение Q-дросселя* расхода
В р е м я
Давл.
срабат.
питания
< 1 с
≥1 с
Присоединение
сбоку
MIN SIDE
MAX SIDE
Присоединение сзади
MIN BACK
MAX BACK
* Средние положения недопустимы.
Внимание! После изменения положения
дросселя необходимо снова произвести
инициализацию.
5.3 Согласование
показателей
Отображение показаний позиционера
можно изменить на 180°. Если показания
прибора «стоят на голове», действуйте
следующим образом:
Направление чтения при
расположении
пневатического подключения
справа
Направление чтения при
расположении
пневатического подключения
слева
