Монтаж на позиционер
EB 8365 RU
2.3 Монтаж на позиционер
Для монтажа сигнализатора конченых
положений на позиционеры тип 4763 и
тип 4765 в качестве дополнительного
оснащения
(зак.№.1400-6710),
как
показано на рисунке 4, потребуется
короткий рычаг (1) и вставка (31):
1. Уложить уплотнительное кольцо
(30) справа и слева от вставки
(31).
2. Пропустить оба цилиндрических
винта (33) через сигнализатор и
вставку, чтобы установить их в
позиционере.
3. Уложить гайки (32) в корпус
позиционера и крепко затянуть
цилиндрические винты (33).
При этом учесть, что короткий рычаг (1)
должен перемещаться по штифту (16)
позиционера.
4. Заменить
заглушку
вентиляционного отверстия (17) в
позиционере на запорный винт из
комплекта
дополнительного
оснащения 1400-6710.
Для этого заглушка вставляется в
корпус сигнализатора. IP-защита
при этом должна соответствовать
степени защиты позиционера.
5. При степени защиты IP65 следует в
корпусе сигнализатора установить
фильтр-вентиль
(закр.№.1790-
7408).

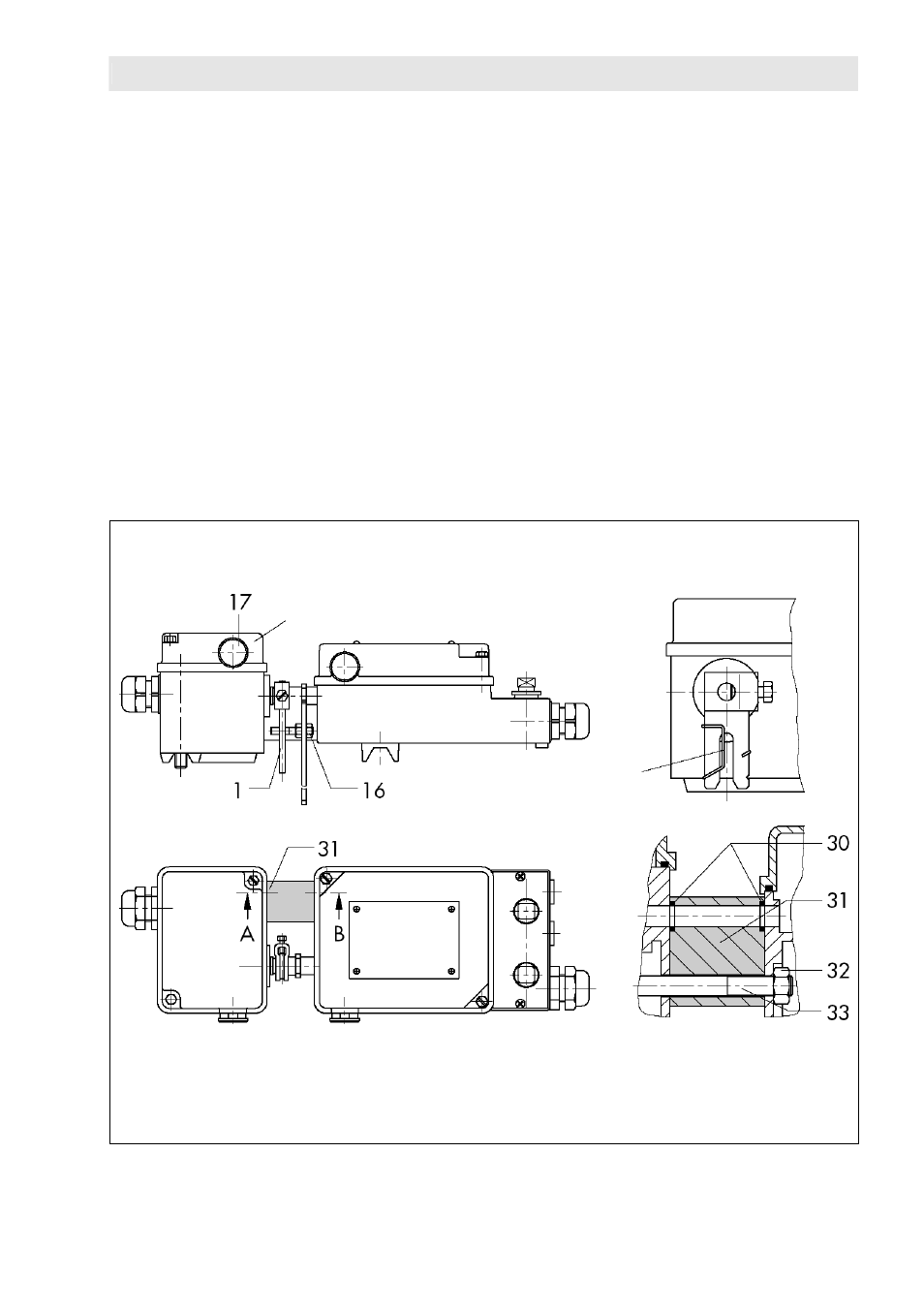

Рис.4 • Монтаж с использованием вставки на позиционер тип 4765 или тип 4763
Важно! Крышка корпуса привинчивается так,
чтобы заглушка вентиляционного отверстия (17)
при завершенном монтаже клапана была
обращена вниз.
Рычаг с
пружиной
Сечение
А – В
