Эксплуатация • Настройка заданной точки
Количество поворотов для настройки (ограничитель)
3.3 Выключение
Закройте отсечные клапаны, начиная с
прямого трубопровода (линия высокого
давления).
EB 3015 RU 13
Ду 200, Ду 250 ■ A = 320 см 2
ΔP
restriction
= 0.2 бар ■ Балансировка с помощью
мембраны
Ду 125, Ду 150 ■ A = 320 см 2
ΔP
restriction
= 0.2 бар ■ Балансировка с помощью
мембраны

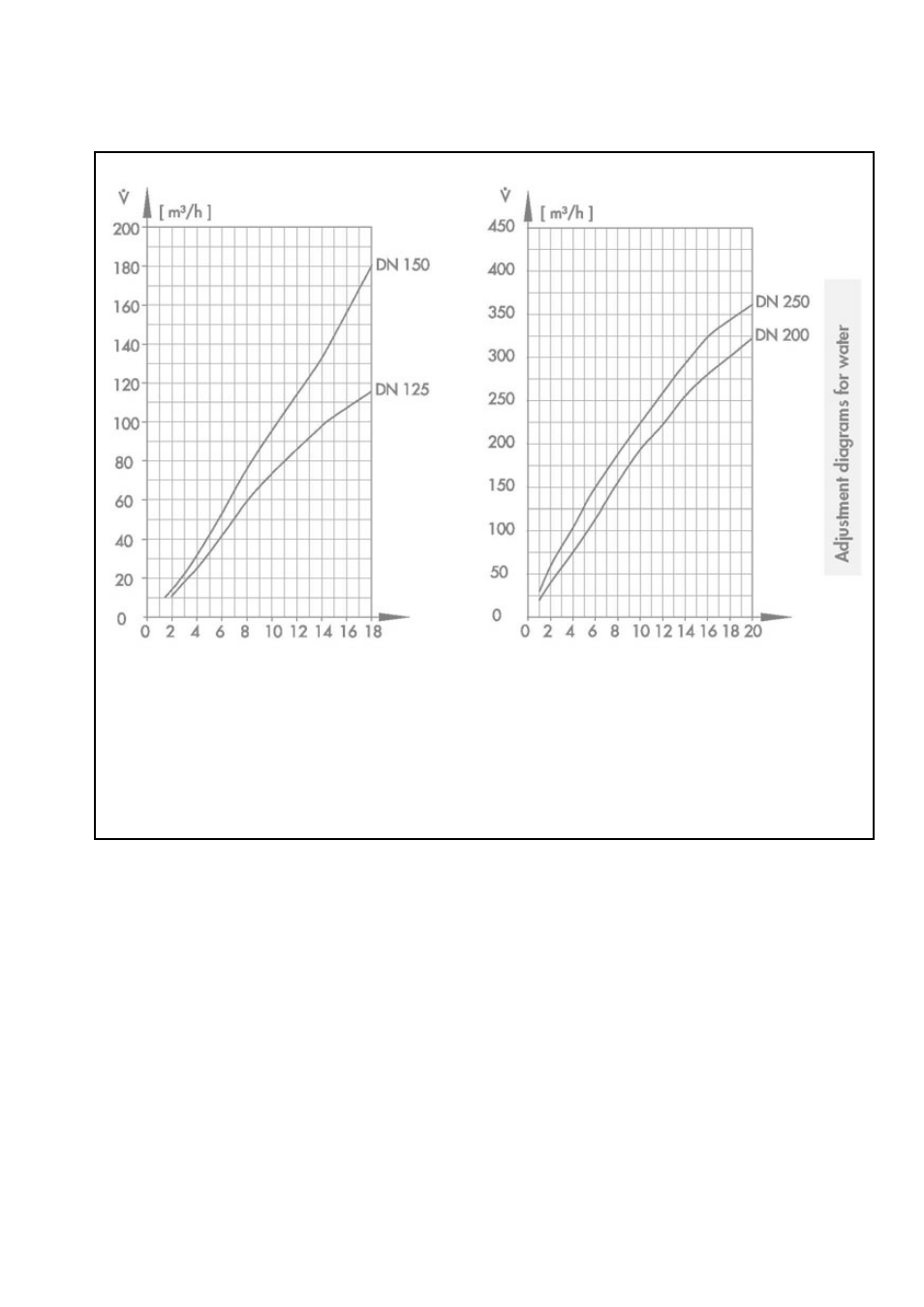

Рис. 7 ■ Диаграммы настройки Тип 2423 с уравнительной мембраной, Ду 125 - 250
