3. Установка привода.
В случае, если привод поставлен заво-
дом-изготовителем, установить на кла-
пане, как указано ниже.
Сервопривод тип 5824:
Повернуть ручной дублер против часо-
вой стрелки и установить шток привода
примерно на полхода.
Привод установить на присоедини-
тельную часть клапана (6) или изоли-
рующую вставку (7) и закрепить накид-
ной гайкой (8.1) (момент пуска 20 Нм).
Тип 5825 (с предохранительным устрой-
ством). Шток привода может присо-
единяться после снятия передней кры-
шки при помощи штифта 4 мм. При этом
ключ повернуть до точки, при которой
один из двух концевых выключателей
вращательных моментов приводится в
движение (8.3).
При заложенном (предусмотренном)
управляющем сигнале шток привода
может приводиться в действие и элек-
трически.
Пневматический сервопривод:
У пневматических приводов с положе-
нием безопасности «шток привода
выдвигается» рекомендуется провести
перед монтажом пробное испытание
давления.
Привод закрепить (20 Нм) накидной
гайкой (8.1) соединительную часть (6)
или изолирующую прокладку (7).
Демонтаж привода производится в
обратном порядке.
4. Присоединения
4.1 Электрические соединения.
При прокладке электрических
линий действовать в соответ-
ствии с предписаниями, дейст-
вительными для высоковоль-
тных линий.
Электрические соединения провести
через кабельные вводы (8,5) в соответ-
ствии с рис. 5. Управляющие сигналы от
регулятора подать на зажим eL è aL.
У типа 5825 предохранительный магнит
находится под постоянным напряже-
нием. Если на eL дать напряжение, дви-
гатель втягивает шток привода внутрь
(шток привода втягивается).
Если наоборот, управляющий сигнал
подается на зажим aL, то шток привода
выдвигается. Привода, находящиеся в
параллельном режиме работы, нужно
соединять через отдельно расположен-
ные контакты, так как замыкание толь-
ко от одного из двух контактов «откры-
то» или «закрыто» может привести к
колебанию приводов из одного конеч-
ного положения в другое.
Более подробная информация о
электрическом сервоприводе содер-
жится в Инструкции по эксплуатации
ЕВ 5824.
4.2 Пневматическое присоединение
Привод тип 2780-1: в зависимости от
положения безопасности «шток приво-
да выдвигается» или «втягивается» дав-
ление подается на нижнюю или верх-
нюю сторону привода. Соответственно
при противоположном присоединении
должна ввинчиваться воздушная пробка.
Привод типа 2780-2: Ввод управля-
ющего давления при монтаже позицио-
нера определяется расположенной
сбоку перключающей клавишей. Без
позиционера нужно использовать при-
соединительную плату.
6

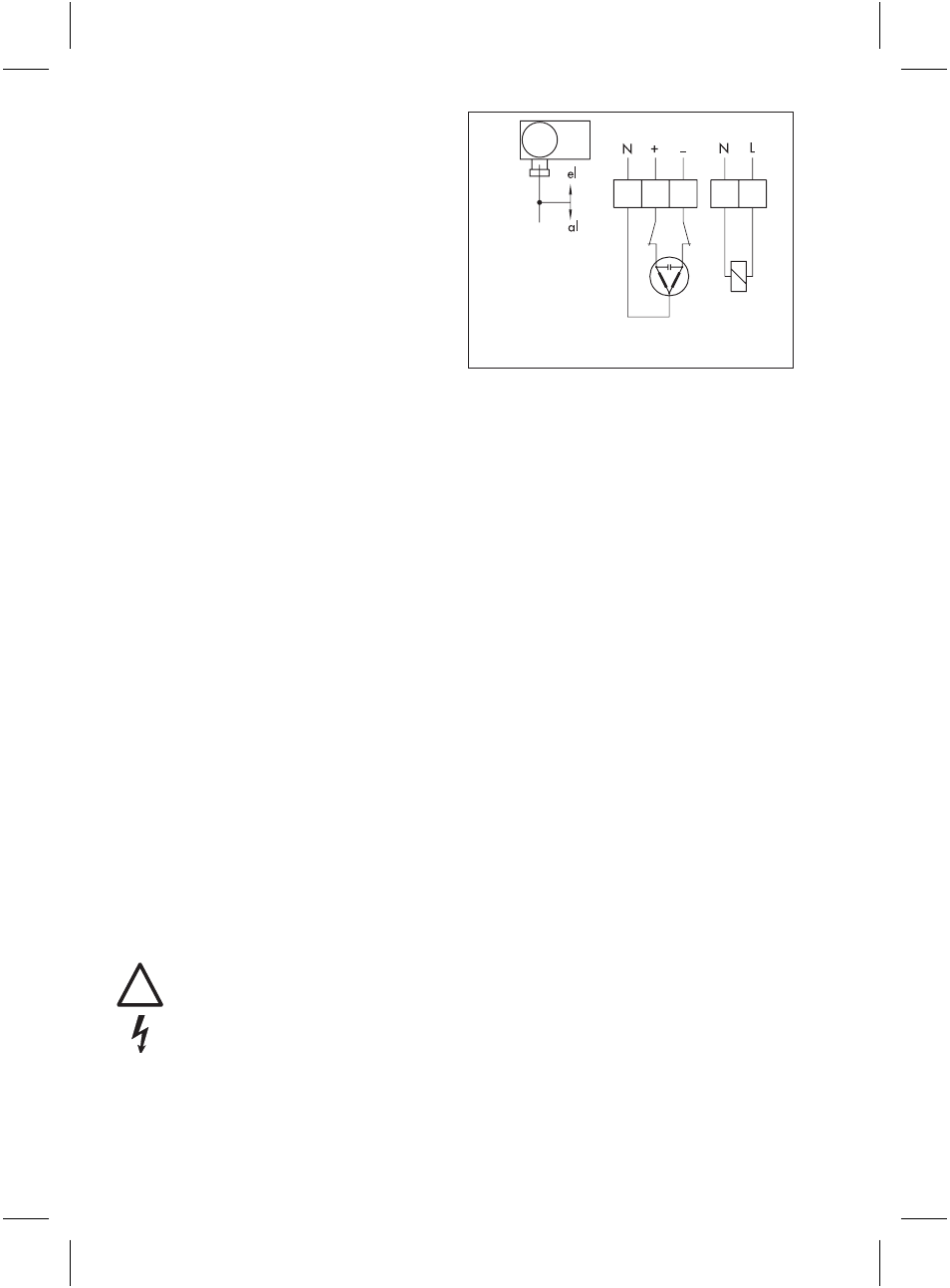

Рис. 5 · Схема типа 5824/5825
!
N
eL
aL
N
L
el - шток привода
втягивается
al - шток привода
выдвигается
