Электрические приводы тип SAM -01…-52
30
Профилактика и обслуживание
EB 8330 RU
10.1 Схема подключения для приводов тип SAM… с позиционером
(максимальное оснащение)
- На схеме подключения представлено максимально возможное оснащение.
- Вход 0(4)…20 мА или 0(2)…10 В устанавливается изготовителем согласно
требованию заказчика.
- Подключение напряжения питания (230 В) на клеммы 54 (L) и 55 (Mp/N).
- Электронный датчик положения ESR только для приводов тип SAM-20…SAM-52.

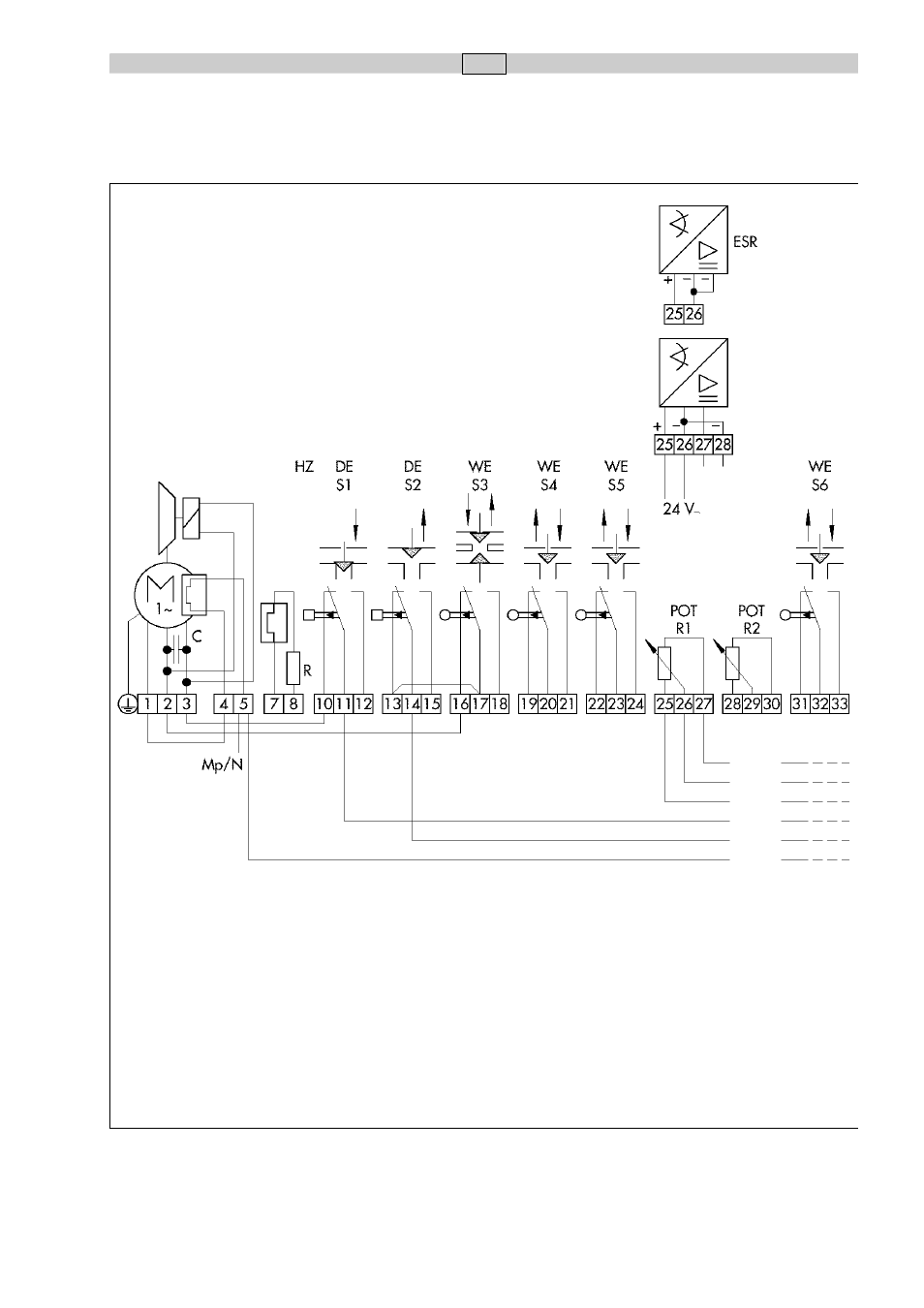

Рис. 25 • Схема подключения электрических приводов тип SAM-01…SAM-52 с позиционером
2-проводное
подключение
4-х или 3-проводное
подключение
выход
мА
питающее
напряжение
желтый
серый
красный
коричнев.
фиолет.
голубой
