1.1 Принцип работы
Направление потока в клапане указано
стрелкой на корпусе. Положение кону-
са клапана определяет расход через
открывшееся сечение между конусом
(2) и седлом (3).
Входное давление, которое нужно ре-
гулировать, образует на мембране уси-
лие, которое в нормальном режиме
работы уравновешивается усилием пру-
жины
При повышении входного давления над
установленным с помощью винта за-
датчика (7), заданным значением кла-
пан открывается. При снижении давле-
ния относительно заданного значения
клапан закрывается.
При отсутствии давления клапан закрыт
усилием пружин.
Поворотом винта задатчика (7) по ча-
совой стрелке достигается повышение
заданного значения входного давления.
2
12
11
p
1
1
2
3
4
5
6
10
9
8
7
p
2

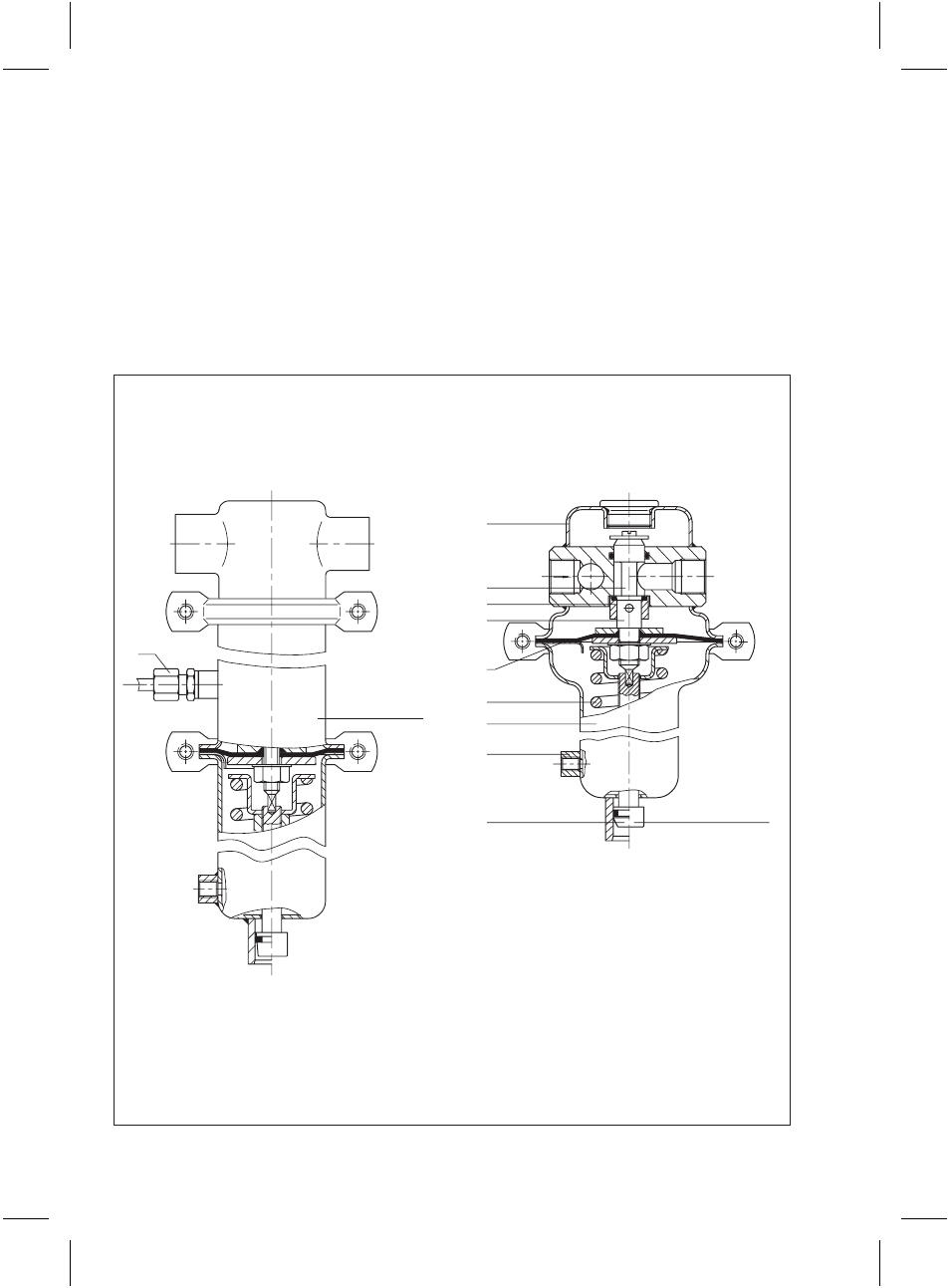

Рис. 2
⋅
Перепускной клапан тип М 44-7, конструкция и принцип действия
1 корпус клапана
2 конус
3 седло
4 шток конуса
5 мембрана
6 пружина
7 винт задатчика
8 уплотнение (муфта и
О-образное клоьцо)
9 присоединение линии
дренажа G
1
/
8
Тип М 44-7 · Диапазон заданных значений
0,005 до 0,025; 0,02 до 0,12; 0,1 до 0,5;
0,2 до 1,1; 0,8 до 2,5; 1 до 5; 4 до 12 бар
Исполнение для пара
Тип м 44-7 · Диапазон заданных значений
0,02 до 0,12; 0,1 до 0,5; 0,3 до 1,1;
0,8 до 2,5; 2 до 5; 4 до 8;
6 до 12 бар
10 корпус привода
11 присоединение линии
управления G
1
/
4
12 промежуточная вставка
