Инструкция по эксплуатации Samson 3256-7 Регулирующий клапан
Страница 11
Техническое
обслуживание
–
Замена
деталей
5.
Завинтите
и
затяните
резьбовую
втулку
(5.2).
В
случае
использования
высокотемпературной
набивки
(
уплотнения
)
резьбовую
втулку
следует
лишь
слегка
затянуть
,
а
при
потере
уплотнения
–
слегка
подтянуть
.
6.
Навинтите
,
не
закрепляя
,
контргайку
(6.2)
и
соединительную
гайку
(6.1)
на
шток
плунжера
.
4.1
Пружина
4.2
Уплотнение
(
я
)
типа
V-
кольцо
4.3
Втулка
(
и
)
4.4
Шайба
(
ы
)
4.5
Угольная
втулки
4.6
Запрессованный
графит

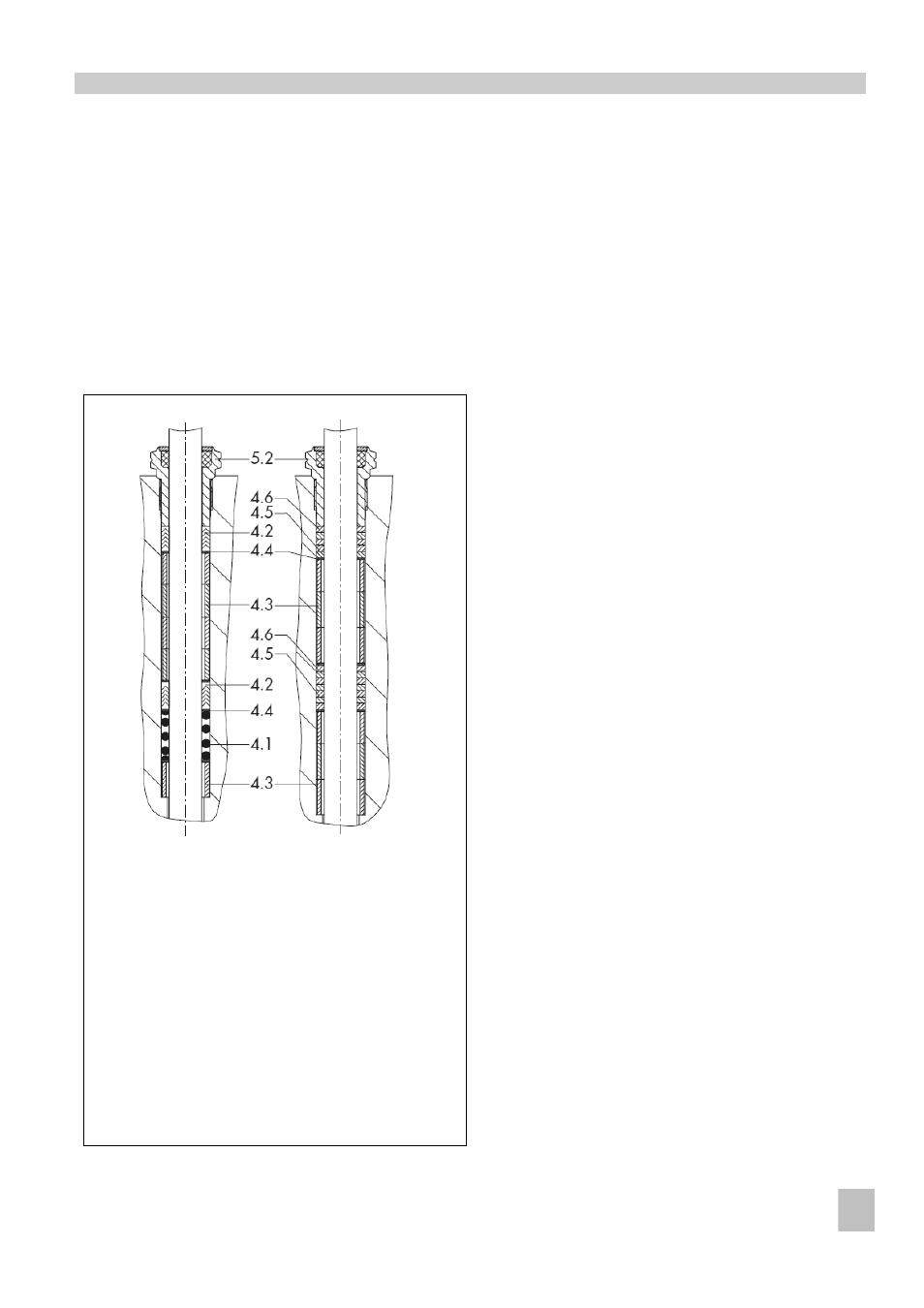

5.2
Резьбовая
втулка
Рис
.3
Уплотнение
сальника
для
клапана
в
стандартном
исполнении
(
слева
)
и
высокотемпературная
набивка
(
справа
)
7.
Смонтируйте
привод
согласно
описанию
в
гл
. 2.1
и
установите
начальный
и
конечный
значения
управляющего
сигнала
по
гл
. 2.1.1.
5.1.2
Седло
и
/
или
плунжер
При
замене
седла
или
плунжера
Вы
должны
также
заменять
и
набивку
сальника
(4.2
или
4.5
и
4.6).
Седло
:
1.
Освободите
гайки
(5.1)
и
снимите
верхнюю
часть
клапана
(5)
с
плунжером
и
штоком
.
2.
Вывинтите
седло
(2)
соответствующим
специнструментом
(
см
. EB 029 RU).
3.
Нанесите
смазку
( Zax No 8150-
0119)
на
резьбу
нового
(
или
старого
,
после
соответствующей
чистки
или
доработки
)
седла
и
плунжера
и
завинтите
их
на
место
.
Величину
момента
для
затяжки
резьбы
см
. EB
029 RU.
Плунжер
:
1.
Освободите
гайки
(5.1)
и
снимите
верхнюю
часть
клапана
(5)
с
плунжером
и
штоком
(6)
с
корпуса
клапана
(1).
2.
Отвинтите
гайки
(6.1, 6.2)
и
резьбовую
втулку
(5.2).
3.
Выньте
плунжер
из
верхней
части
клапана
.
4.
На
место
старого
установите
новый
плунжер
(3)
и
шток
(6).
При
определенных
обстоятельствах
,
возможно
использование
старого
плунжера
после
соответствующей
доработки
.
Нанесите
смазку
(Zax No
8150-0119)
на
шток
плунжера
перед
его
установкой
.
ЕВ
8065 RU
