Принцип управления
5. Принцип действия
5.1
Ввод в эксплуатацию
После окончания монтажа включите
редуктор в работу. Убедитесь, что
импульсная трубка открыта и правильно
подсоединена.
Медленно запустите рабочую среду в
установку. Не допускайте перепада
давления. Откройте запорные вентили,
сначала со стороны входного давления.
Затем откройте все клапаны со стороны
потребителя (после редуктора давления).
ПРИМЕЧАНИЕ
Допустимое давление на привод
не должно превышаться при
проведении испытаний давления
на установке (см.технические
характеристики в разделе 18).
Если необходимо, отсоедините
импульсную трубку и вставьте
заглушки
в открытые
отверстия. Или установите
запорный вентиль в импульсной
трубке.
Для регулирования пара
Вывинтить пробку (19) конденсационного
сосуда и с помощью прилагаемой воронки
заполнить его водой так, чтобы она
поднялась до края отверстия. Завинтить
пробку и крепко затянуть резьбу. Теперь
редуктор давления готов к работе.
Медленно, чтобы предотвратить гидро-
удар, открыть запорные вентили.
Для регулирования жидких сред
Медленно открывая запорные вентили,
ввести
в действие редуктор. При
температурах свыше 150 ºC требуется
конденсационный
сосуд, который
необходимо предварительно заполнить
рабочей жидкостью .
5.2
Установка заданного значения
Установка заданного значения
редуцированного давления
осуществляется поворотом задатчика (6)
с помощью ключа SW19 – до DN 50 и
ключа SW22 – от DN 65. Вращением
вправо (по часовой стрелке) значение
редуцированного давления повышается,
поворотом
влево – понижается.
Заданное значение в редукторе из
нержавеющей
стали должно
устанавливаться с помощью встроенного
стержня. Манометр, установленный на
стороне
редуцированного давления,
обеспечивает контроль заданного
значения давления.
С помощью манометра, расположенного
со стороны выходного давления, можно
контролировать заданное значение.
Первоначальная установка заданного
значения
также осуществляется
поворотом задатчика до тех пор, пока не
будет достигнута величина х (см.рис.4).

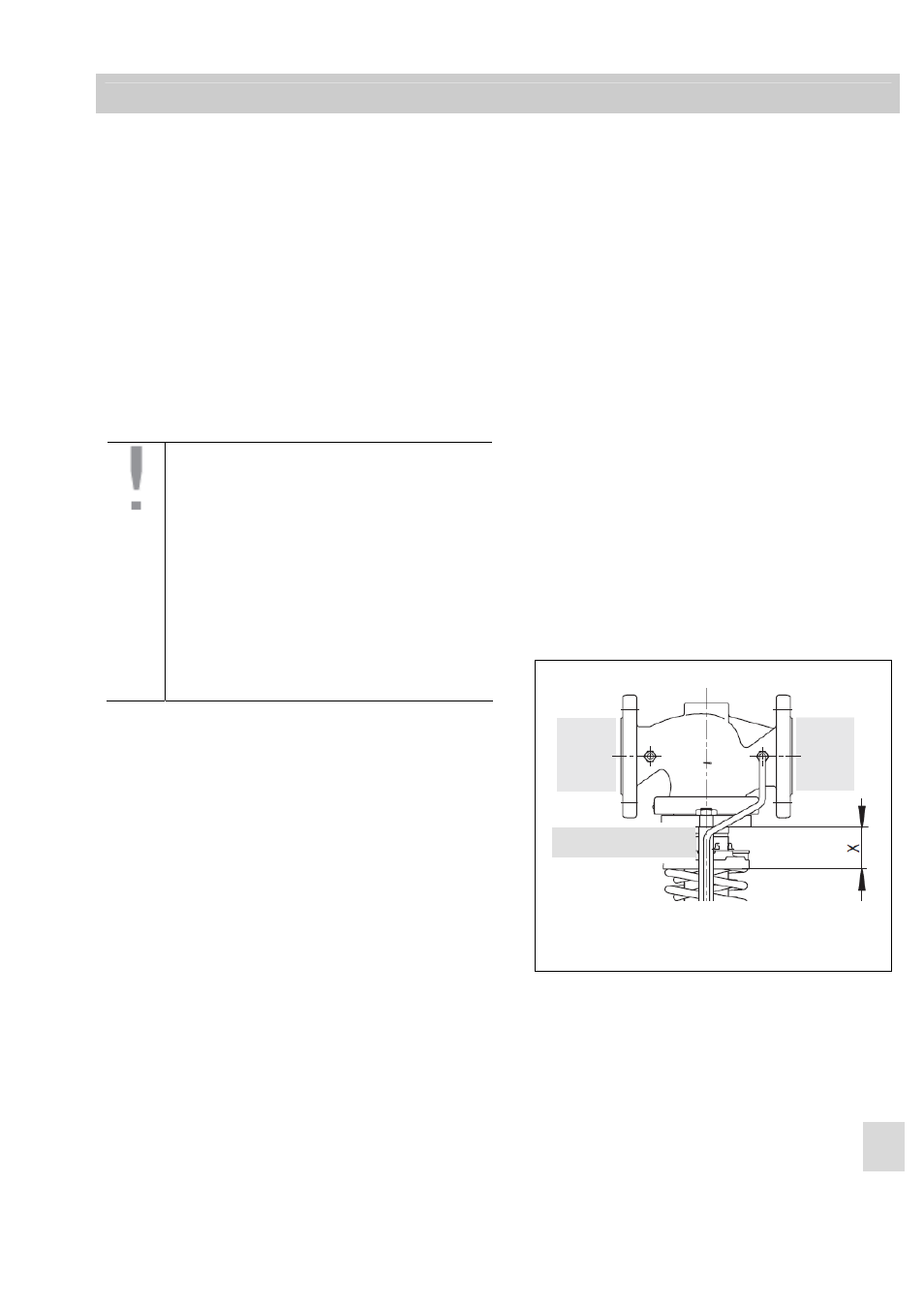

Рис.4: Установка заданного
значения по величине «х»
В таблице 2 перечислены заданные
значения
и соответствующие им
величины х для редукторов и их
различных диапазонов заданных
значений.
ЕВ 2512 RU
11
Установка заданного
значения (6)
