7 Эксплуатация
 Задатчик позволяет плавно
изменять температуру. Поворот
кольца
вправо понижает
температуру, а поворот влево
повышает температуру среды.
Установленное значение температуры
можно
опломбировать, используя
пломбировочное отверстие задатчика.
Диапазон
заданных
значений °C
Изменение
заданной
температуры
на один оборот
Диаметр
датчика
2,5 9,5
0…35
2 16
3 9,5
25…70
2 16
4 9,5
40…100
3 16
4 9,5
50…120
4,5 16
4,5 9,5
2.2.1 Соединительная трубка
Прокладывать соединительную трубку
следует осторожно, без изломов и
скручивания.
Нельзя
допускать повреждений
соединительной трубки и не
допускается укорачивать ее.
Оставшуюся излишней часть
соединительной трубки необходимо
свернуть
в кольцо. При этом
минимальный радиус изгиба должен
составлять более 50 мм.
Вдоль всей соединительной трубки не
должно
возникать значительных
колебаний температуры.
3. Эксплуатация
3.1 Установка заданной
температуры
 Установить при помощи черного
кольца задатчика (8)
необходимую температуру,
наблюдая при этом показания
контрольного термометра.
Приведенные ниже графики расчета
температуры
служат для
предварительной установки регулятора.
70…150
5 16

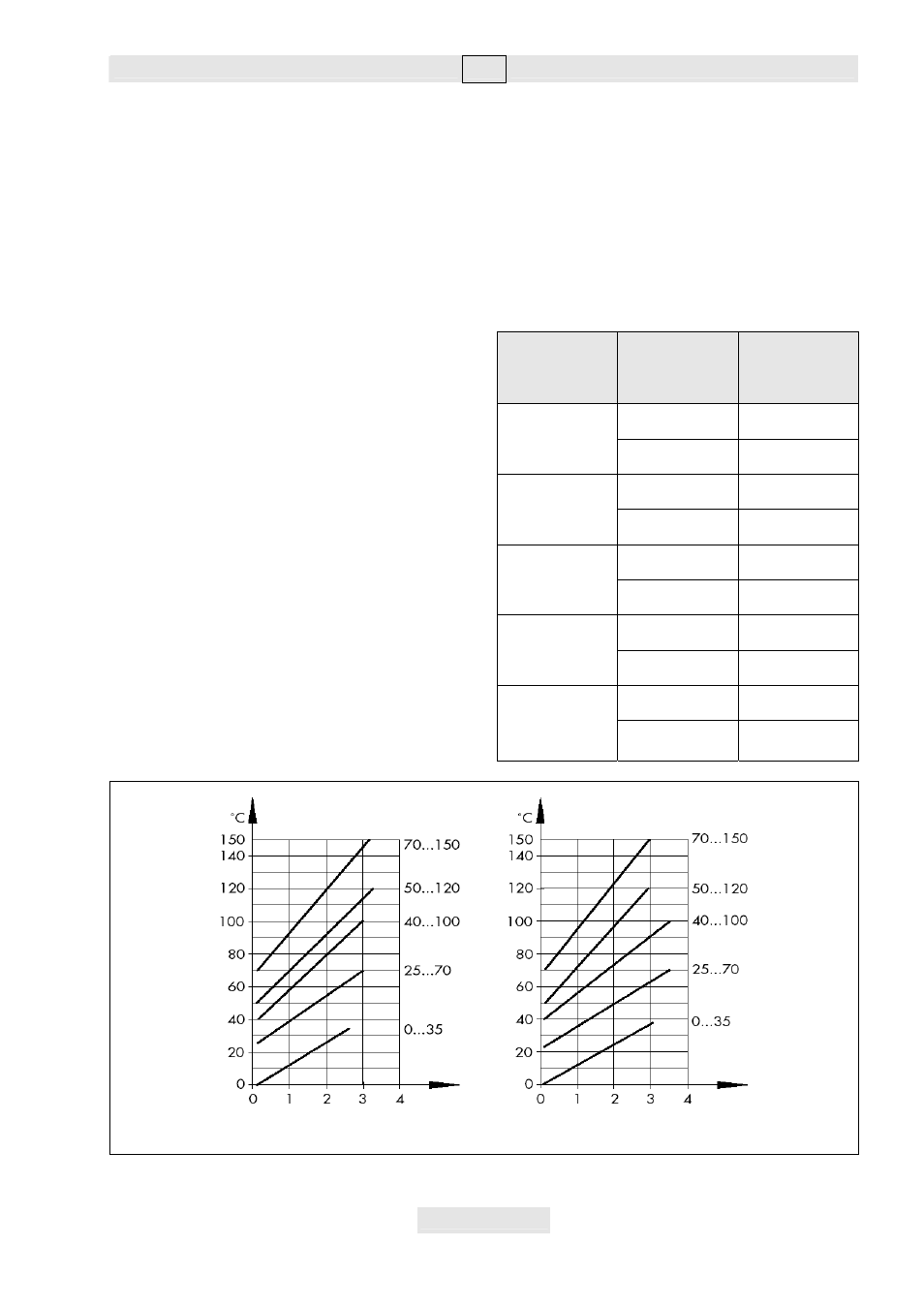

Рис.4 • Установочные графики
Диапазоны заданных температур
для Ду32…50 с датчиком Ø16
Диапазоны заданных температур
для Ду15…25 с датчиком Ø9,5
Обороты (по шкале задатчика)
EB 2171
