Samson 3277 Пневматический привод - Инструкция (Страница 2)

2
5 1.1 1 6.1 6 3
4
8
12
12.1
11
10
12.1
13
2
15
16
4
7
a
9
Штихмас а (мм)
120 см 2 = 187,5 и
158 в конце резьбы
350 см 2 = 209
700 см 2 = 246
1 Гайка
1.1 Гайка
2 Штанга привода
2.1 Гайка
2.2 Втулка
3 Вентиляционная заглушка
4 Соединительное устройство для
подачи давления сервопривода
5 Верхняя оболочка мембраны
6 Пружины
6.1 Дополнительные пружины
7 Диск мембраны
7.1 Стальная пластина мембраны
8 Мембрана
9 Винты, гайки
10 Станина с нижней оболочкой
мембраны
11 Соединительное устройство для
подачи давления сервопривода
12 Уплотнительное кольцо вала
12.1 Подшипник, не требующий
смазки
13 Гребок
14 Пластина для подключения
или переключений
14.1 Управление давлением серво-
привода для положения «выдви-
гающаяся штанга привода»
14.2 «вдвигающаяся штанга привода»
15 Рым-гайка
16 Муфта
Рис. 3.1 ⋅ Тип 3277
14
2.2 2.1
7.1
14.1
14.2
14
16
Рис. 3.3 ⋅ Тип 3277-5
для микроклапана типа 3510 Рис. 3.2 ⋅ Тип 327-5 для серии 240

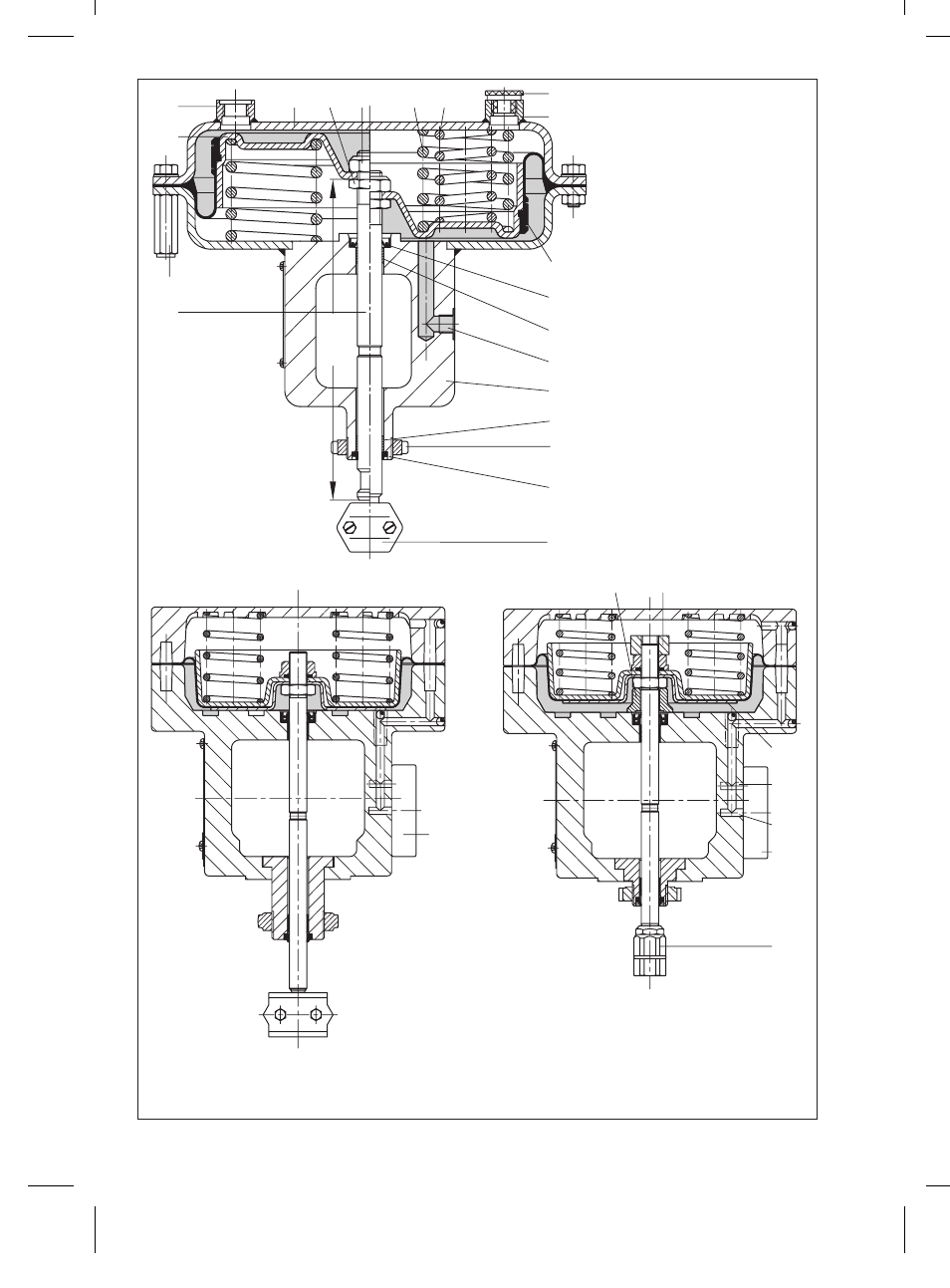

Рис. 3 ⋅ Изображения в разрезе
