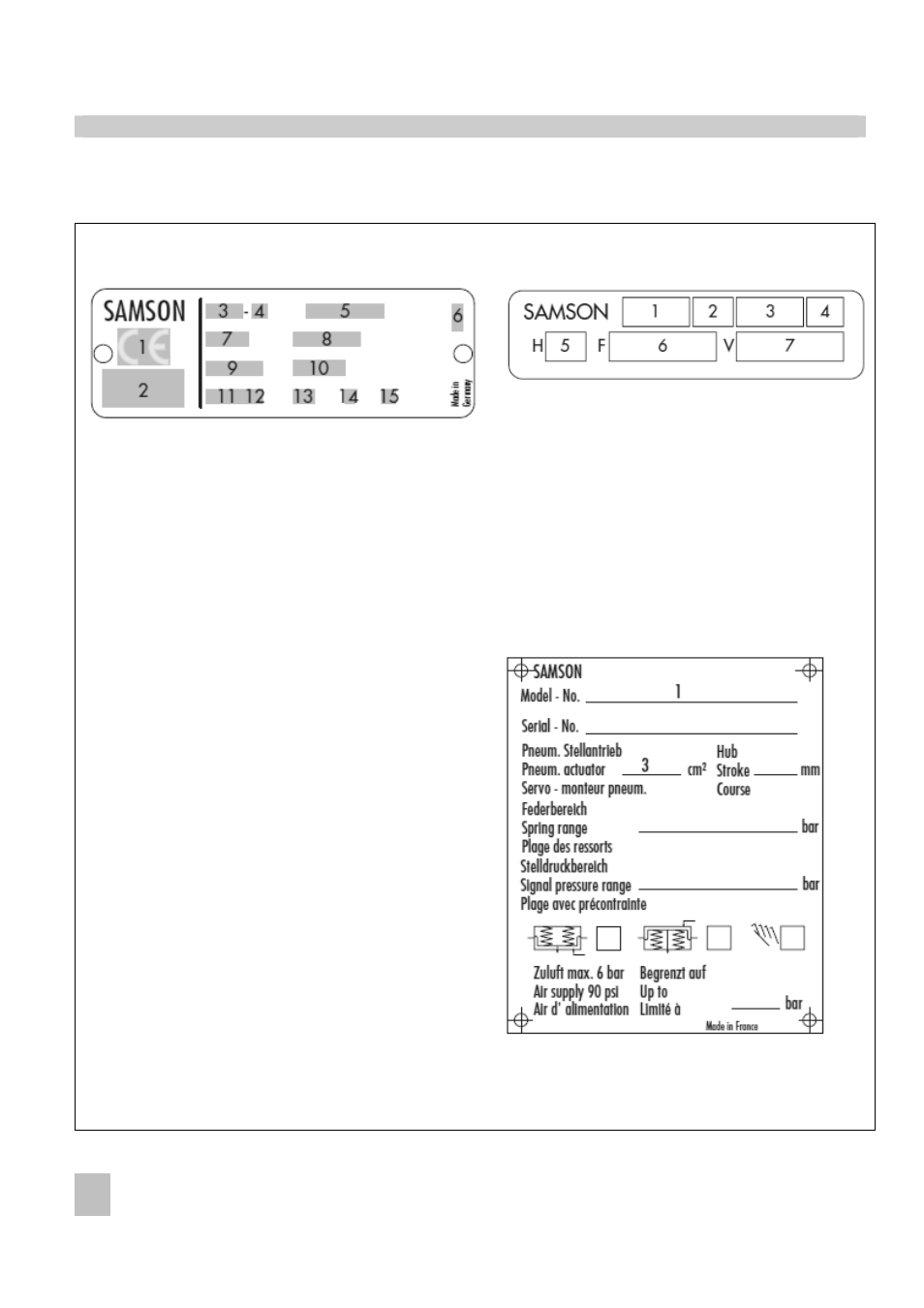

Описание
типового
шильдика
6
Описание
типового
шильдика
Типовой
шильдик
клапана
1
Маркировка
СЕ
или
«Art.3, Abs.3» (
см
.
статью
3, § 3
PED),
если
применяется
2
Идентификационный
номер
корпуса
,
категория
и
группа
жидкости
,
если
применяется
3
Тип
обозначение
4
Индекс
изменений
клапана
5
Материал
6
Год
выпуска
7
Номинальный
размер
: DIN: DN, ANSI:
Размер
8
Допустимое
рабочее
давление
при
комнатной
температуре
DIN: PN, ANSI: CL
9
Номер
заказа
с
индексом
изменений
10
Позиция
заказа
11
Пропускная
способность
:
DIN:
величина
Kvs, ANSI:
величина
Cv
12
Характеристика
:
= % -
равнопроцентная
, Lin -
линейная
DIN: A/Z, ANSI: O/C -
Откр
/
Закр
13
Уплотнение
:
ME –
металлическое
, ST –
стеллитированное
,
Ni –
никелевая
наплавка
PT –
мягкоуплотняющий
PTFE
PK –
мягкоуплотненное
PEEK
14
Разгрузка
давления
: DIN: D, ANSI: B
15
Делитель
потока
I
или
III
Рис
.7
Типовые
шильдики
Типовой
шильдик
привода
Типа
3271
1
Тип
обозначение
2
Индекс
изменений
3
Рабочая
поверхность
4
Положение
безопасности
: FA –
шток
привода
выдвигается
FE –
втягивается
5
Ход
6
Номин
.
диапазон
сигналов
(
диапазон
пружин
)
7
Номин
.
диапазон
сигналов
при
предварительно
напряженных
пружинах
Типовой
шильдик
привода
Типа
3277
14
ЕВ
