Монтаж
на
регулирующий
клапан

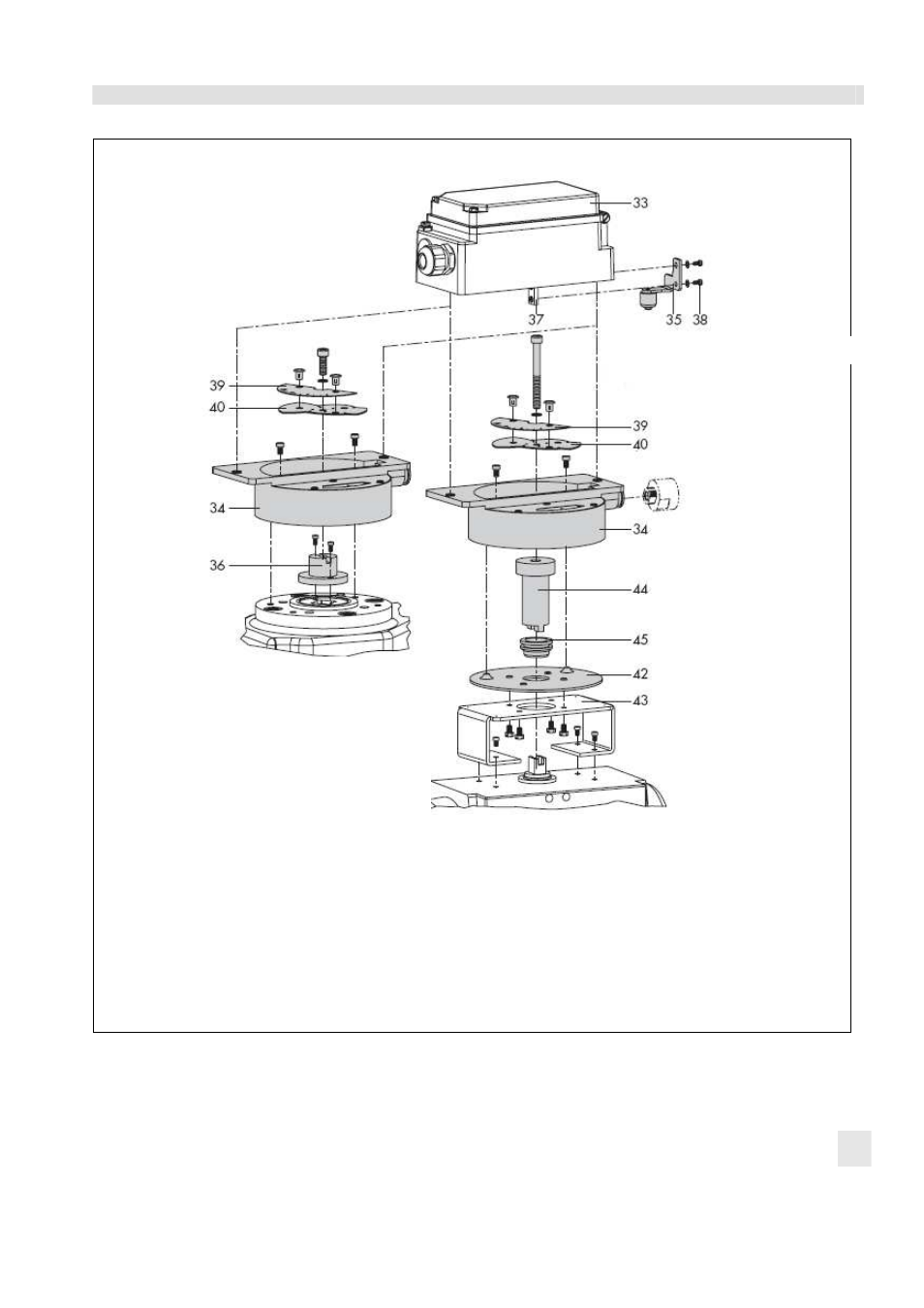

Рис
.8
Монтаж
на
поворотные
приводы
ЕВ
8355-1 RU
21
Монтаж на привод
SAMSON тип 3278
Монтаж по VDI/VDE 3845
Штуцер сброса воздуха или
обратный клапан с фильтром
33.
Позиционер
34.
Промежуточная
деталь
35.
Рычаг
с
кулачковым
роликом
36.
Адаптер
37.
Передаточный
рычаг
38.
Винты
39.
Шкала
40.
Кулачковый
диск
41.
Вал
привода
42.
Шайба
43.
Монтажная
скоба
44.
Муфта
45.
Прокладка
