Монтаж на позиционер
2. Монтаж на позиционер
Реверсивный усилитель монтируется
напрямую на позиционеры Тип 3730,
3731, 3767* и 3766* или на конечный
выключатель
Тип 3768 (*индекс
исполнения 05 и выше).
Реверсивный
усилитель
крепится
напрямую
на
вышеперечисленные
позиционеры или конечный выключатель
с помощью винтов М5.
___________________________________
Примечание:
При
монтаже
реверсивного усилителя убедитесь,
что оба О-кольца (Рис.3, а) правильно
вставлены в отверстия.
___________________________________

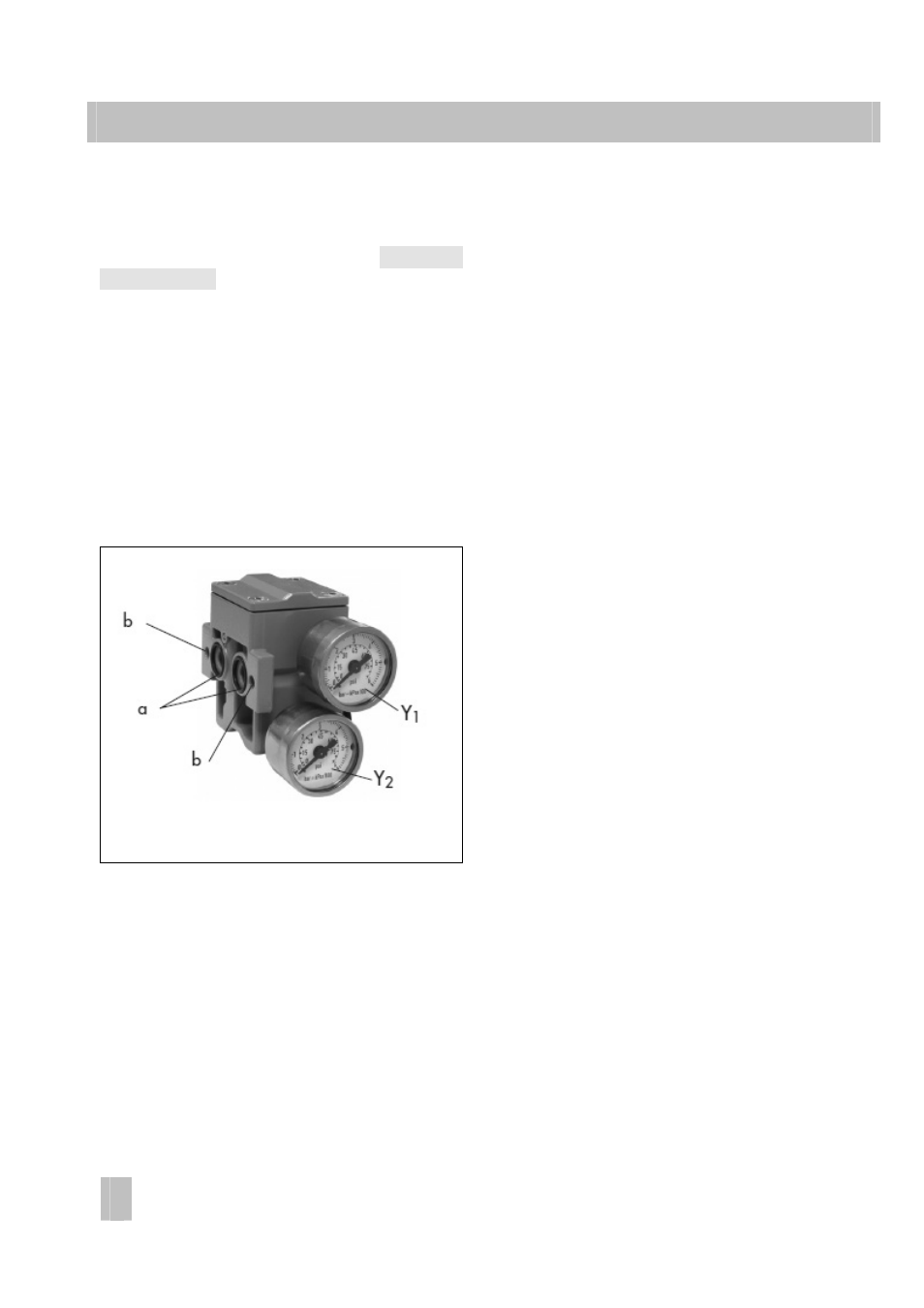

Рис.3 • О-кольца (а) и винтовые
отверстия (b)
___________________________________
Примечание:
Используйте
старый
вариант реверсивного усилителя для
управления
предыдущими
версиями
перечисленных
позиционеров
и
выключателем конечного положения
(индекс модели меньше 0.5). Чтобы
узнать номера заказов (Zax No)
см.таблицу
дополнительного
оснащения в TV-SK 9890 RU.
___________________________________
2.1 Монтаж на позиционеры Тип 3767,
3766 и Тип 3730 (угол поворота > 90ºС)
и
на
конечный
выключатель,
установленный
на
поворотном
приводе согласно VDI/VDE3845
При монтаже реверсивного усилителя на
перечисленные
позиционеры
или
конечный
выключатель
с
помощью
монтажного
комплекта 1400-8815
направление сброса воздуха должно быть
изменено на участке от адаптерной платы
до позиционера. В этом случае штуцер
сброса в адаптерной плате должен быть
закрыт пробкой (1). Контрольный клапан
(1991-0451), включенный в поставку,
должен быть переустановлен в свободное
отверстие для кабельного ввода в
позиционере с помощью направляющей
втулки (2) (Рис.4).
1. Наденьте О-кольцо (3) на пробку
(1).
2. Вкрутите пробку (1) в штуцер
сброса адаптерной платы.
3. Вкрутите направляющую втулку (2)
с шайбой (4) в свободное отверстие
для
кабельного
ввода
в
позиционере.
4. Вкрутите
контрольный
клапан
(1991-0451)
в
направляющую
втулку (2).
___________________________________
Примечание: Контрольный клапан в
монтажном
наборе 1400-8815
обеспечивает степень защиты IP 54.
Выберете
из
дополнительного
оборудования подходящий контрольный
клапан для достижения наибольшей
степени защиты.
____________________________________
