Инструкция по эксплуатации Samson 3252-7 Регулирующий клапан
Страница 3
Advertising
3
10
8
9
8.4
8.3
8.2
8.1
5.3
5.7
7
6.1
6.2
5.2
5.1
2
1
5.4
4.1
1.1
5.5
5.6
5
4.2
4.3
6
3
1
Корпус клапана
1.1 Уплотнительное кольцо
2
Седло
3
Конус
4
Сальник
4.1 Пружина
4.2 Набивка сальника
4.3 Шайба
5
Верхняя часть клапана
5.1 Направляющая втулка
5.2 Втулка сальника
5.3 Рама
5.4 Гайка рамы
5.5 Болт
5.6 Предохранение от проворота
5.7 Указатель хода
6
Шток конуса
6.1 Соединительная гайка
6.2 Контргайка
7
Муфтовое соединение
8
Сервопривод
8.1 Шток привода
8.2 Гайка рамы
8.3 Пружины
8.4 Тарельчатая мембрана
9
Вход установочного давления

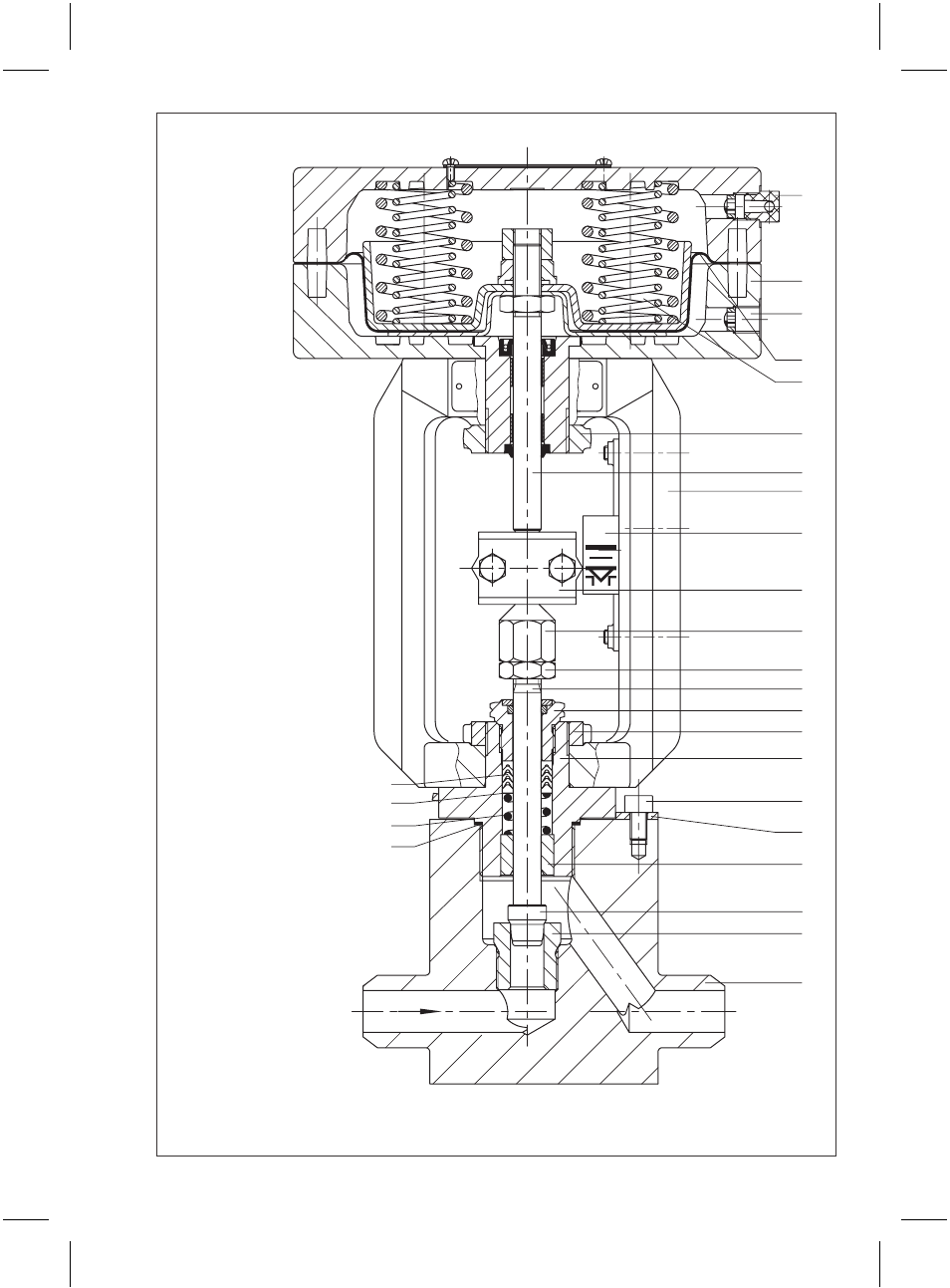

Рис. 2 · Разрез тип 3252 с приводом 3271 (120 см
2
)
