- 16 - Эксплуатация и регулировка
4.Эксплуатация и регулировка
4.1 Начало работы и входной
управляющий сигнал
Примечание.
Позиционер поставляется с завода с
выполнением
всех необходимых
регулировок.
Рассчитанная при этом позиция подвески
пружины (4) отмечена нанесенной точкой
лака, которую необходимо сохранять и ее
придерживаться.
При входном сигнале, например, 4…20мА
(0,2…1,0 бар) заданный кулачковой шайбой
угол поворота для открывания или
закрывания клапана должен быть
полностью пройден в виде диапазона
перестановки.
Тогда начало рабочего диапазона
располагается на уровне 4мА (0,2бар), а
конечная точка рабочего диапазона на
уровне 20мА (1,0бар).
Важно!
Установка нулевой точки всегда связана с
закрытым положением клапана. В
зависимости от исполнения привода,
например, с обратным направлением
действия, нулевая точка должна
устанавливаться вместо 4мА (0,2бар) на
уровне 20мА (1,0бар).
Точная установка начала рабочего
диапазона осуществляется посредством
установщика нулевой точки (3), см. рис. 2.
Тогда конечное положение получается
автоматически, вращением применяемого
кулачкового диска на предусмотренный
угол поворота.
Если все-таки требуется коррекция
конечного положения, то эту процедуру
можно
проводить только на
электропневматической версии
позиционера, в небольших пределах, с
помощью
потенциометра
“Spanne” (диапазон).
Вращением потенциометра влево диапазон
уменьшается, вращением вправо –
увеличивается.
Примечание.
В электропневматическом позиционере с
функцией плотного затвора на его
входной
плате располагается
ползунковый переключатель для
включения и выключения функции
плотного затвора.
Важно!
В ходе юстировки нулевой точки функции
ОТКЛ и ВКЛ должны быть
деактивированы. Только после успешной
юстировки
нулевой точки
соответствующая функция может быть
включена.
Исполнение без функции плотного затвора
потенциометр Spanne (диапазон)
Исполнение с функцией плотного затвора

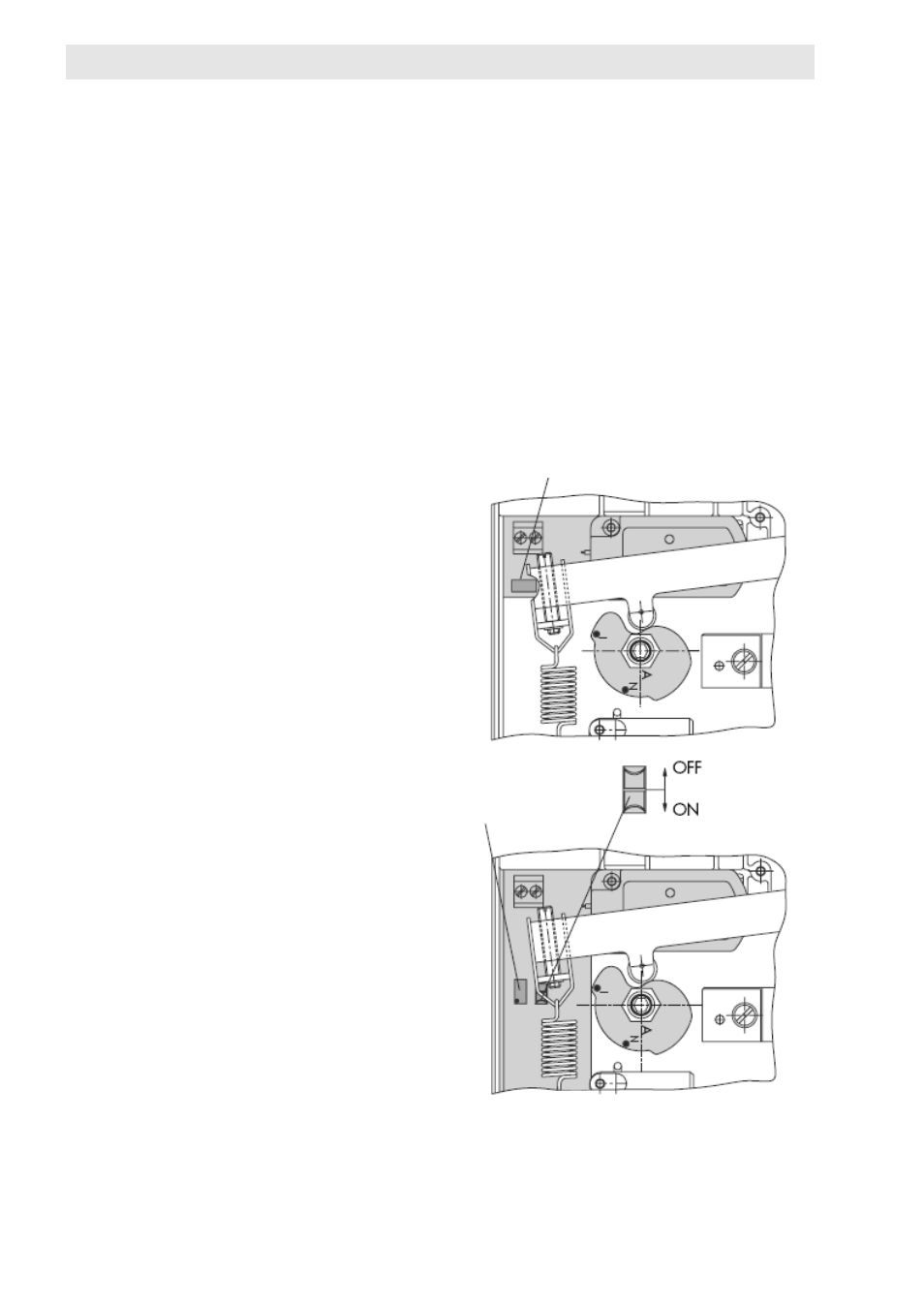

Рис.8 • Установщик нулевой точки
