1. Устройство и принцип дей-
ствия
Односедельный проходной клапан типа
241 может комплектоваться приводом,
образуя пневматический или электри-
ческий исполнительный орган, в зави-
симости от вида выбранного привода,
Также возможна установка ручного
привода.
Благодаря сборке из унифицированных
узлов, обеспечивается взаимозаменя-
емость приводов; кроме того, клапан
нормального исполнения может быть
переоборудован в исполнение с изоли-
рующей частью или металлическим
сильфонным уплотнением путем допол-
нительной установки соответствующих
узлов.
4
EB 8015-1 RU
Устройство и принцип действия
8
8.1
8.2
7
5
5.3
6.1
6.2
1.1
A
6
5.2
4.2
4.1
3
2
1.2

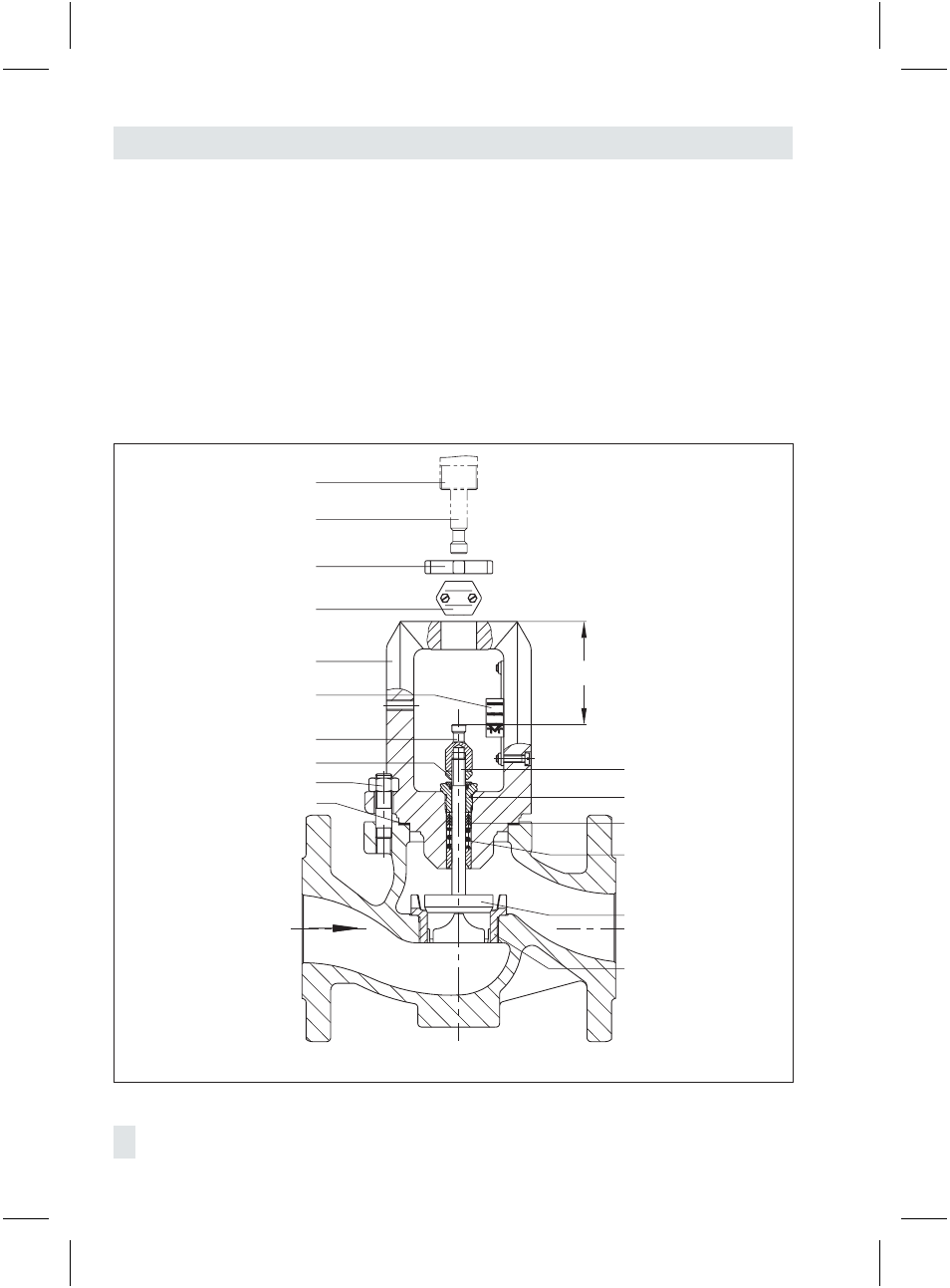

Рис. 2 · Тип 241 Ду от 15 до 150, вид в разрезе
